(FKV-11) Реле контролю фаз з контролем залипання фаз, пропадання фази, асиметрії фаз (фіксовано 30%), 5А, 200-532V AC, з нейтраллю, Tense

(FKV-11) Реле контролю фаз з контролем залипання фаз, пропадання фази, асиметрії фаз (фіксовано 30%), 5А, 200-532V AC, з нейтраллю, Tense

Алгоритм роботи реле контролю фаз:за наявності всіх трьох фазних або лінійних напруг, підключених у правильній послідовності і всі міжфазні напруги в допустимих межах-релі знаходиться в робочому стані і контакти 2-3 замкнуті, світлодіод OUT підсвічується. Якщо напруга будь-якої з фаз змінюється більш ніж на 30%, (або сумарна різноспрямована зміна перевищує цю межу) світиться світлодіод ASM і контакти 2-3 розмикаються, контакти 1-2 замикаються і світлоіндикатор OUT вимикається. Після повернення різниці напруги в заданий діапазон відбувається зворотне перемикання контактів.

Максимальний струм-15 А

Номінальна робоча напруга за змінним струмом-380 В

Мінімальна напруга спрацьовування-200 В

Максимальна напруга спрацьовування-532 В

Максимальна потужність-3 Вт

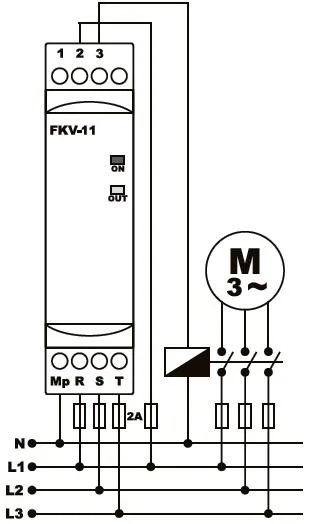

Схема підключення
