(FKD-01F) Мікропроцесорний пристрій захисту 3-х фазного електродвигуна 5A, 270-440V AC, 20% Асиметрія, послідовність фаз, реле контролю напруги, без нейтралі, Tense

(FKD-01F) Мікропроцесорний пристрій захисту 3-х фазного електродвигуна 5A, 270-440V AC, 20% Асиметрія, послідовність фаз, реле контролю напруги, без нейтралі, Tense

Алгоритм роботи реле

Якщо фазна напруга знаходиться в діапазоні 310В-440В і асиметрія не перевищує 20%, то реле знаходиться в робочому стані-контакти 2-3 замкнуті, індикатор"Out"індикатори"U>"і"U<"не підсвічені.

Якщо якась із фазних напруг перевищує 440 вольт, то через 2 секунди підсвічується індикатор"U>", реле размы , замикає контакти 1-2 та індикатор"Out"вимикається. Дисплей з індикацією цієї міжфазної напруги блиматиме. Після зниження напруги нижче 435 вольт, реле контролю фаз після 2-х секундної затримки перемикається в робочий стан. "", реле розмикає контакти 2-3, замикає контакти 1-2 та індикатор"Out"вимикається. Дисплей з індикацією цієї міжфазної напруги блиматиме. Після підвищення напруги вище 275 вольт, реле контролю фаз після 2-х секундної затримки перемикається в робочий стан. Якщо різниця між будь-якими фазними напругами перевищить 20%(76 вольт), то реле розмикає контакти 2-3 , замикає контакти 1-2 і вимикає індикатор"Out". Якщо асиметрія з часом зменшується нижче 71 вольта, то реле через 2 секунди повернеться в робочий стан. -3, замикає контакти 1-2 та індикатор"Out"вимикається. При відновленні правильної послідовності фаз реле повертається в робочий стан.

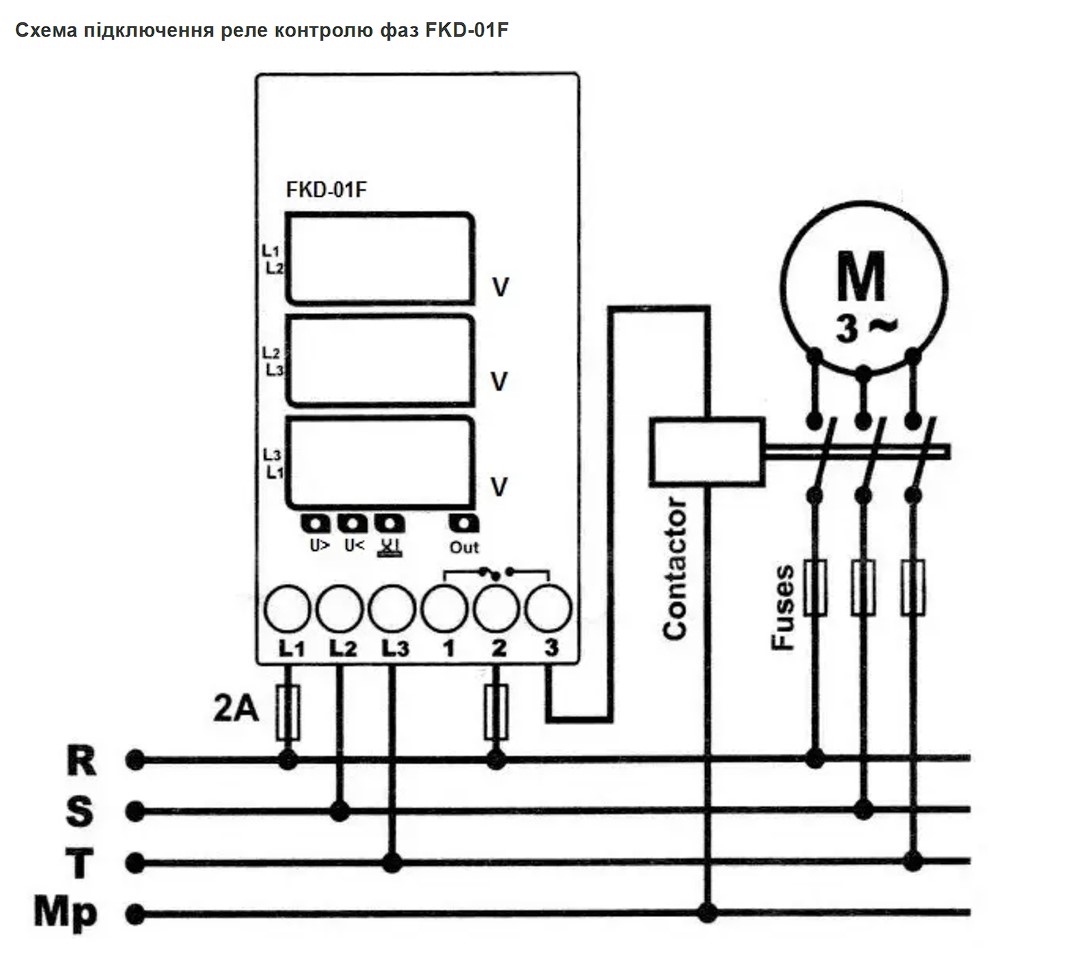

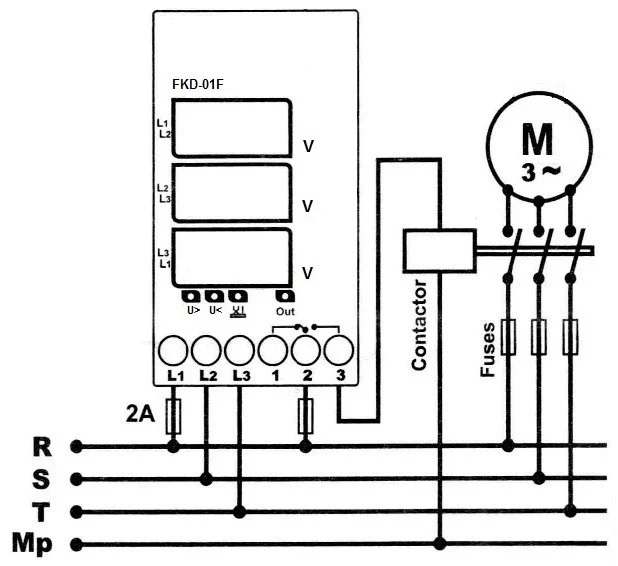

Схема підключення реле контролю фаз
