(FKV-24F) Реле аналогове, контролю та послідовності фаз, для захисту 3-х фазного електродвигуна 5A, 180-460V AC, 11% Асиметрія, без нейтралі, Tense

(FKV-24F) Реле аналогове, контролю та послідовності фаз, для захисту 3-х фазного електродвигуна 5A, 180-460V AC, 11% Асиметрія, без нейтралі, Tense

Реле захисту фаз призначені для захисту пристроїв з точними значеннями робочої напруги та функцією чергування фаз від помилок, які можуть виникнути через напругу мережі та температуру двигуна. FKV-24F має постійну асиметрію 30%. Він може працювати при напрузі від 180 до 500 В змінного струму.

Асиметрія означає різницю між значеннями напруги. Особливо на трифазних навантаженнях, таких як двигуни, котушка високої напруги споживає великий струм, а котушка низької напруги - низька напруга. Тому вони працюють незбалансовано, і котушки з часом ушкоджуються.

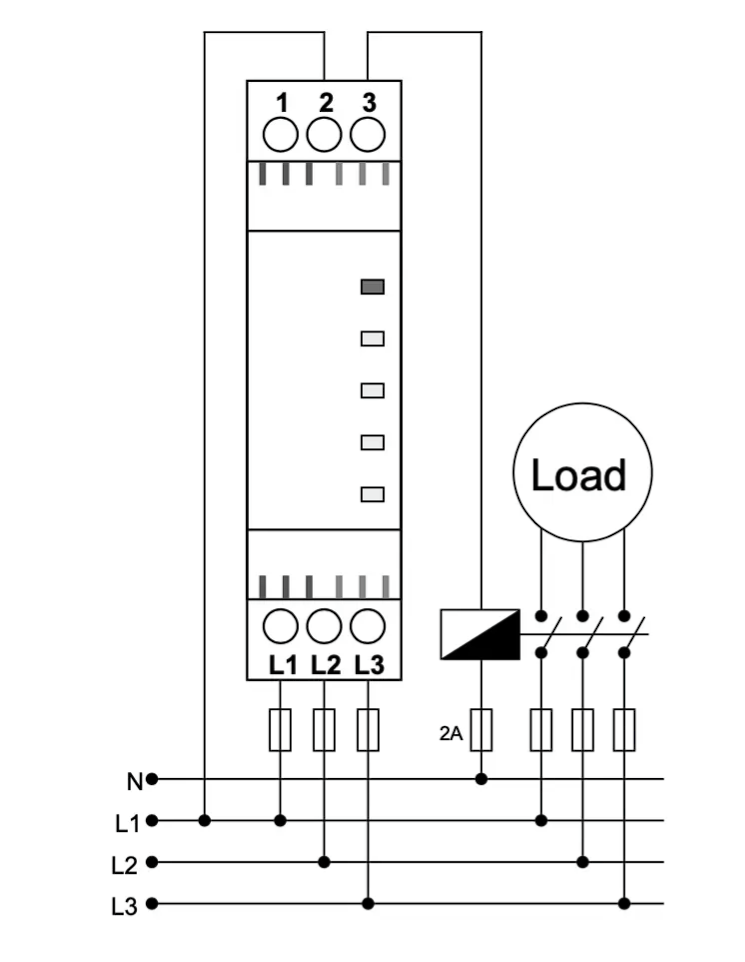

При першому включенні пристрою контакти контактора № 1 (NC) та 2.com)-замкнуті, а № 2.com) та 3 (NO) розімкнуті. Якщо значення напруги знаходяться в діапазоні нормальних значень, в реле загоряється світлодіод (OUT);/p>

Коли різниця між значеннями напруги перевищує 11%, світлодіод реле гасне приблизно через 1 секунду і контакти контактора № 1 (NC) та 2.com) замикаються, а контакти контактора № 2.com) та 3 (NO) розмикаються. Коли різниця між значеннями напруги зменшується на 5В, світиться світлодіод реле і контакти контактора № 1 (NC) і 2.com) розмикаються, і контакти контактора № 2.com) і 3 (NO) замикаються

Якщо чергування фаз правильне, загоряється світлодіод реле;клем контактора №1 (NC) і 2.com) розмикаються, і контакти контактора № 2.com) і 3 (NO) замикаються. При неправильному чергуванні фаз спалахує світлодіод чергування фаз, світлодіод реле гасне і контакти контактора № 1 (NC) і 2.com) замикаються, а контакти контактора № 2.com) і 3 (NO) розмикаються.

Якщо значення напруги перевищує задане значення високої напруги, світиться світлодіод помилки високої напруги (U>), і якщо значення напруги не падає нижче нормального значення протягом 2 секунд, на пристрої виникає помилка високої напруги. У цьому положенні світлодіод реле гасне, клеми контактора №1 (NC) та 2.com) замикаються, і контакти контактора № 2.com) та 3 (NO) розмикаються. Коли значення напруги падає нижче заданого значення високої напруги на 5, світлодіод помилки високої напруги гасне, і пристрій починає відраховувати час затримки помилки (t). Коли час очікування помилки сплив, світиться світлодіод реле, і контакти контактора №1 (NC) і 2.com) розмикаються, і контакти контактора № 2.com) і 3 (NO) замикаються

Якщо значення напруги падають нижче встановленого значення низької напруги, світиться світлодіод помилки низької напруги (U<), і якщо значення напруги не збільшуються до нормального значення протягом часу затримки помилки, на пристрої виникає помилка низької напруги. У цьому положенні світлодіод реле гасне, клеми контактора № 1 (NC) та 2.com) замикаються, а контакти контактора № 2.com) та 3 (NO) розмикаються. Коли значення напруги перевищує задане значення низької напруги на 5, світлодіод помилки низької напруги гасне, і пристрій починає відлік часу затримки помилки (t). Коли час затримки помилки закінчився, в світлі світиться світлодіод і контакти контактора № 1 (NC) і 2.com) розмикаються, і контакти контактора № 2.com) і 3 (NO) замикаються.

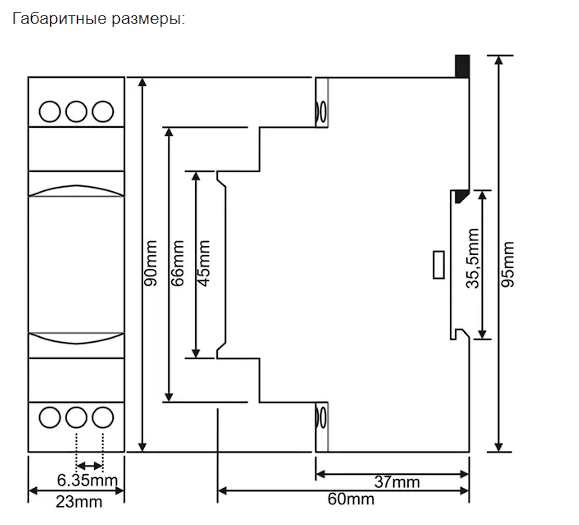

Основні характеристики

Робоча напруга (Un): 3x380 VAC

Робоча частота: 50/60 Гц

 Робоча потужність: <4 ВА

Робоча Температура: Від-20°C до 55°C

Низька напруга: 180 VAC (фіксований)

Висока напруга: 500 VAC (фіксований)

Асиметрія: ~%11 (фіксовано)

Без нейтралі: так

Індикація: 5 світлодіодів

Контакт: Активне навантаження 5A/250VAC

Діаметр кабелю: 2,5 мм2

Маса: <110гр.

Монтаж:Монтаж на DIN-рейку

Клас захисту: IP20

Висота на рівнем моря:  <2000 метрів
