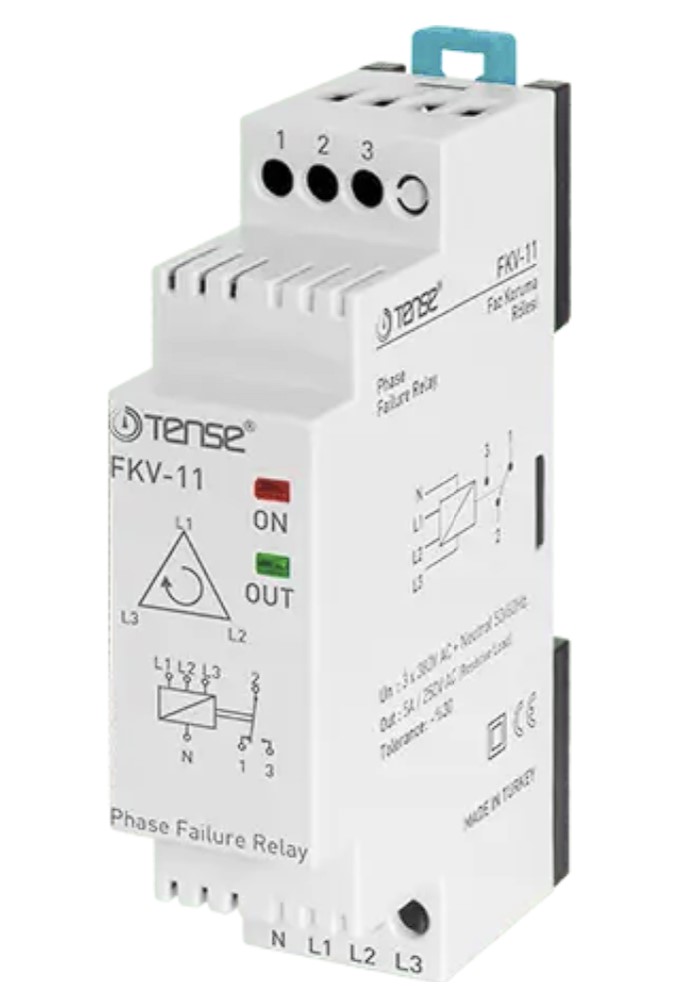

(FKV-11) Реле контроля фаз с контролем залипания фаз, пропадания фазы, асимметрии фаз (фиксировано 30%), 5А, 200-532V AC, c нейтралью, Tense

(FKV-11) Реле контроля фаз с контролем залипания фаз, пропадания фазы, асимметрии фаз (фиксировано 30%), 5А, 200-532V AC, c нейтралью, Tense

Алгоритм работы реле контроля фаз:при наличии всех трех фазных или линейных напряжений, подключенных в правильной последовательности и все межфазные напряжения в допустимых пределах-реле находится в рабочем состоянии и контакты 2-3 замкнуты, светодиод OUT подсвечивается. Если напряжение любой из фаз изменяется более чем на 30%, (или суммарное разнонаправленное изменение превышает этот предел) загорается светодиод ASM и контакты 2-3 размыкаются, контакты 1-2 замыкаются и светоиндикатор OUT выключается. После возврата разности напряжений в заданный диапазон происходит обратное переключение контактов

Технические характеристики

Количество фаз–3

Номинальный ток-5 А

Максимальный ток-15 А

Номинальное рабочее напряжение по переменному току-380 В

Минимальное напряжение срабатывания-200 В

Максимальное напряжение срабатывания-532 В

Максимальная мощность-3 Вт

Схема подключения
