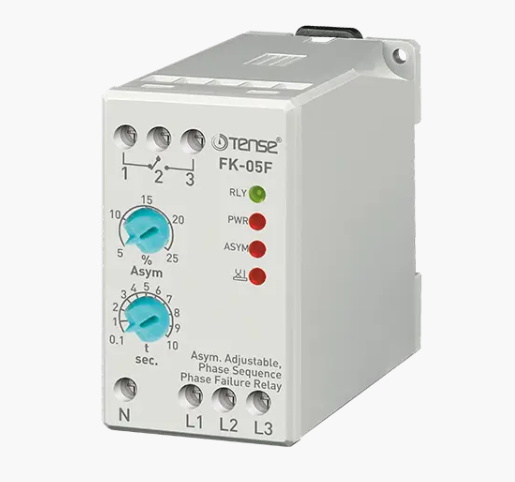

(FK-05F) Реле аналогове, контролю та послідовності фаз, контролю напруги, для захисту 3-х фазного електродвигуна 5A, 180-460V AC, 5-25% Асиметрія, без нейтралі, Tense

(FK-05F) Реле аналогове, контролю та послідовності фаз, контролю напруги, для захисту 3-х фазного електродвигуна 5A, 180-460V AC, 5-25% Асиметрія, без нейтралі, Tense

Реле контролю фаз забезпечує захист обладнання за умови правильної послідовності фаз та дотримання допустимих значень міжфазної напруги.

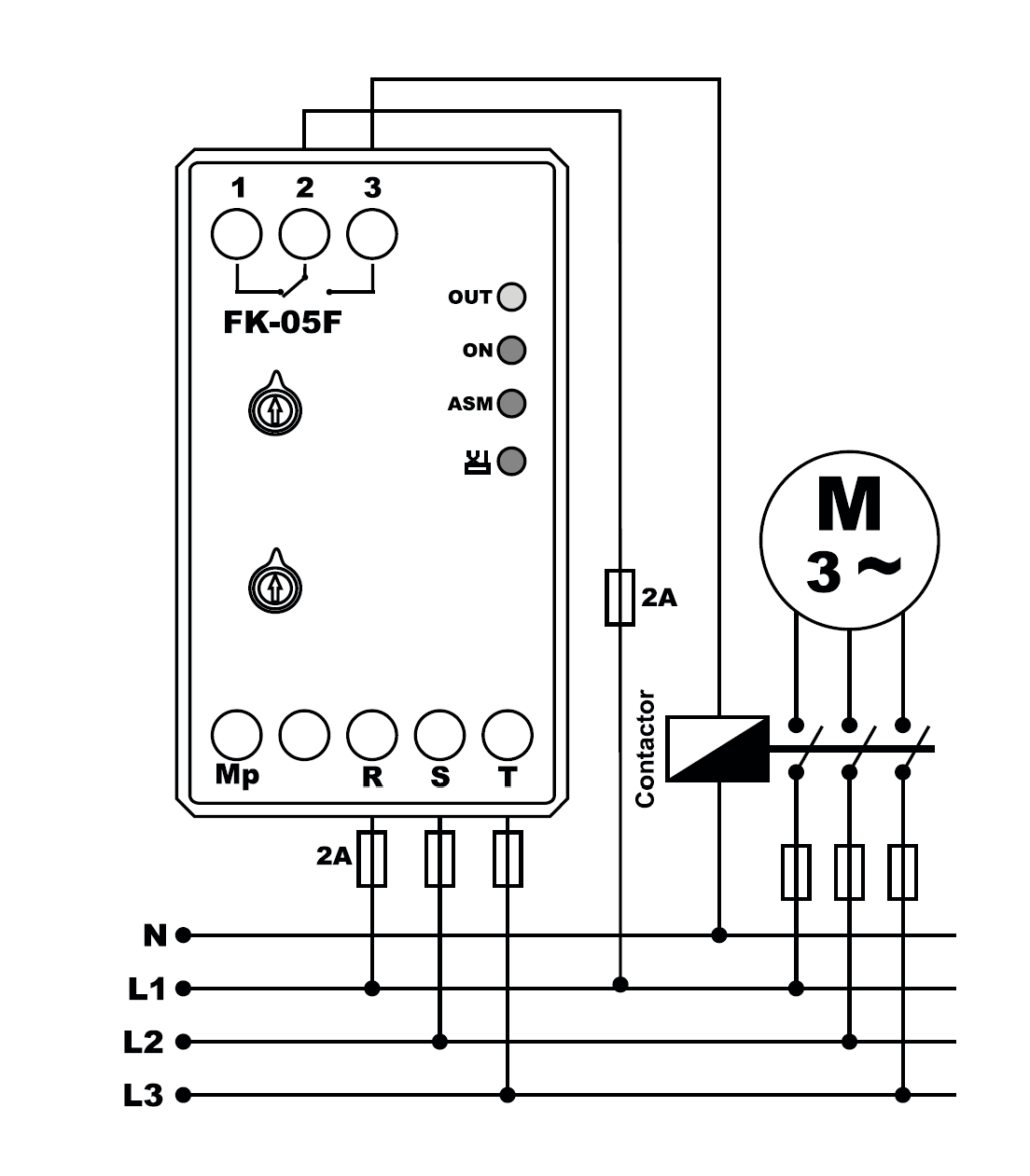

Принцип роботи:

За наявності всіх трьох фаз, підключених у коректній послідовності, і міжфазних напруг у межах норми, реле знаходиться у робочому стані. Контакти 2-3 замкнуті, індикатор OUT світиться. Якщо напруга кожної фази виходить за межі, встановлені верхнім перемикачем (або сумарна різноспрямована зміна перевищує цю межу), загоряється індикатор ASM, і починається відлік часу, заданого нижнім перемикачем.

Після закінчення встановленого часу:

Контакти 2-3 розмикаються, 1-2 замикаються.

Індикатор OUT вимикається.

Коли напруга повертається в допустимі межі, реле знову запускає відлік часу, після чого контакти 1 -2 розмикаються, а 2-3 замикаються.

Якщо фазна напруга стає нижче 150 В або перевищує 460 В, через 2 секунди реле:

Вимкне індикатор OUT.

Контакти 2-3 розмикаються, а 1-2 замикаються.

При відновленні напруги в межах норми реле виконує той же цикл перемикань після заданого часу очікування.

У разі Порушення порядку чергування фаз індикатор OUT також вимикається.

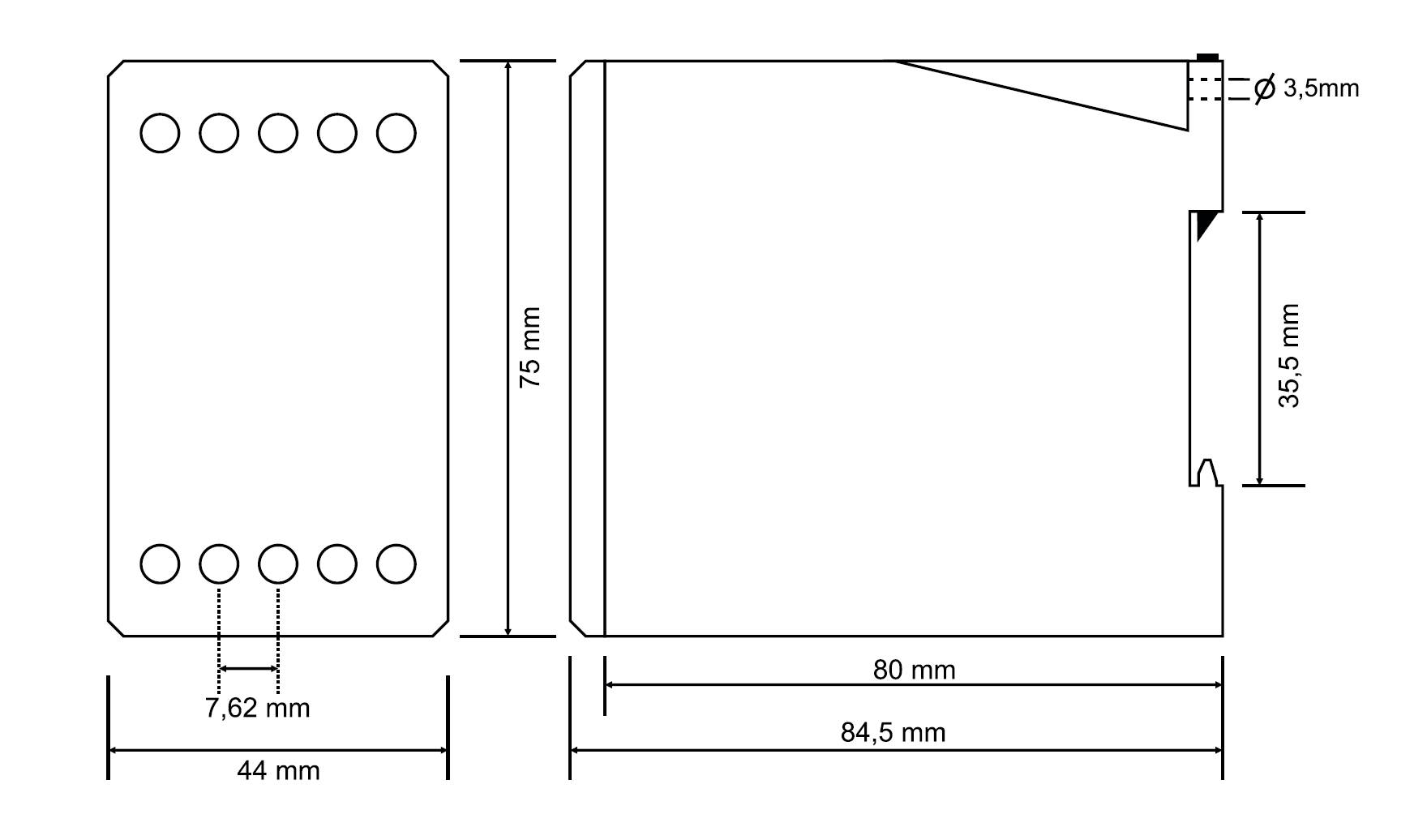

Технічні характеристики:

Робоча напруга (Un): 3 x 380 В AC

Робоча частота: 50/60 Гц

Робоча потужність: <6 ВА

Температурний діапазон: -20°C...+55°C

Регульована асиметрія: 5% - 25% Час очікування помилки: 0,1 сек. - 10 сек. (настроювання)

Індикатори: LED

Контакти: 5A / 250 В AC (резистивне навантаження)

Монтаж: На DIN-рейку або вертикальна установка в панелі

Робоча висота: <2000 м

Діаметр кабелю: 2,5 мм²

Вага: 210 г
