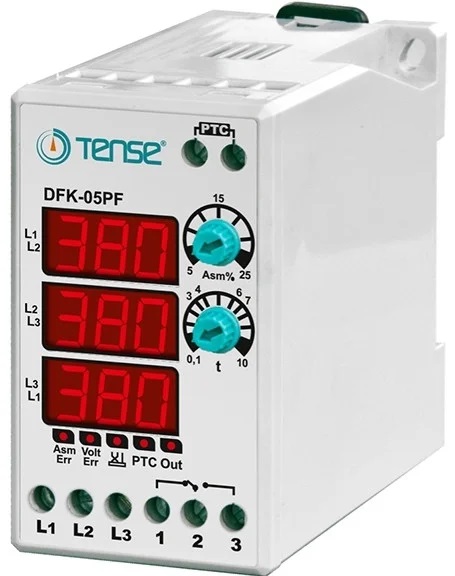

(DFK-05PF) Реле мікропроцесорне, контролю та послідовності фаз, контролю напруги, температури, для захисту 3-х фазного електродвигуна 5A, 180-460V AC, 5-25% Асиметрія, без нейтралі, Tense

(DFK-05PF) Реле мікропроцесорне, контролю та послідовності фаз, контролю напруги, температури, для захисту 3-х фазного електродвигуна 5A, 180-460V AC, 5-25% Асиметрія, без нейтралі, Tense

Підключіть реле відповідно до схеми підключення наведеної нижче і подайте робочу напругу на пристрій.

За допомогою верхнього кругового регулятора ("Asm%") встановлюєте необхідний Вам допустимий діапазон асиметрії фаз-від 5 до 25%. При повороті регулятора значення асиметрії буде виводитися на дисплей ліворуч від регулятора.

За допомогою нижнього кругового регулятора ("t") встановіть необхідний інтервал часу -0,1-10 секунд. Це значення буде виводиться на дисплеї зліва

По закінченні 4-х секунд на дисплеї будуть виведені поточні значення фазної напруги

Якщо відключити і підключити знову напругу до реле контролю фаз, то протягом перших двох секунд на дисплеї буде виведено встановлені значення асиметрії та часу затримки.

Якщо фазна напруга знаходиться в діапазоні 180В-460В і асиметрія не перевищує задане значення, то реле знаходиться в робочому стані-контакти 2-3 замкнуті, індикатор"Out"підсвічений, індикатори"Asm err"і"Volt err"не підсвічені

Якщо якесь із фазних напруг виходить за діапазон (180В-460В міжфазного/105&t;;і через 2 секунди реле розмикає контакти 2-3, замикає контакти 1-2 та індикатор"Out"вимикається. Після повернення напруги в діапазон, реле контролю фаз відраховує заданий часовий інтервал, встановлений за допомогою регулятора"t"і перемикається в робочий стан.

Якщо різниця між будь-якими фазними напругами перевищить значення, встановлене за допомогою регулятора"Asm%", то реле підсвічує індикатор"Asm err"і починає відлік часу затримки, встановлений за допомогою"t", після чого розмикає контакти 2-3, замикає контакти 1-2 і вимикає індикатор"Out". Якщо асиметрія з часом зменшується нижче заданої межі, то реле вимикає індикатор"Asm err", відраховує час"t"і повертає реле в робочий стан. х 100/380

Якщо реле контролю фаз DFK-05F виявляє помилку в порядку чергування фаз (послідовності фаз), то воно вимикає індикатор"Out", розмикає контакти 2-3, замикає контакти 1-2 і включає індикатор . Якщо послідовність відновлюється то реле контролю фаз перетворюється на робочий стан. Підвищення температури корпусу або обмоток може призвести до заклинювання та поломки електродвигуна. Сучасні двигуни мають температурний датчик PTC (резистивний), опір якого змінюється в залежності від його температури. При підключенні такого датчика до входів "PTC"реле DFK-05PF виробництва компанії TENSE, Ви отримуєте можливість автоматичного зупинення двигуна при досягненні температури його корпусу критичних значень. Поки що опір датчика в межах 1000-1400R реле знаходиться в робочому стані. Якщо опір стає більше 1600R, то реле розмикає контакти 2-3, замикає контакти 1-2 та індикатор"Out"вимикається та включається індикатор"PTC"

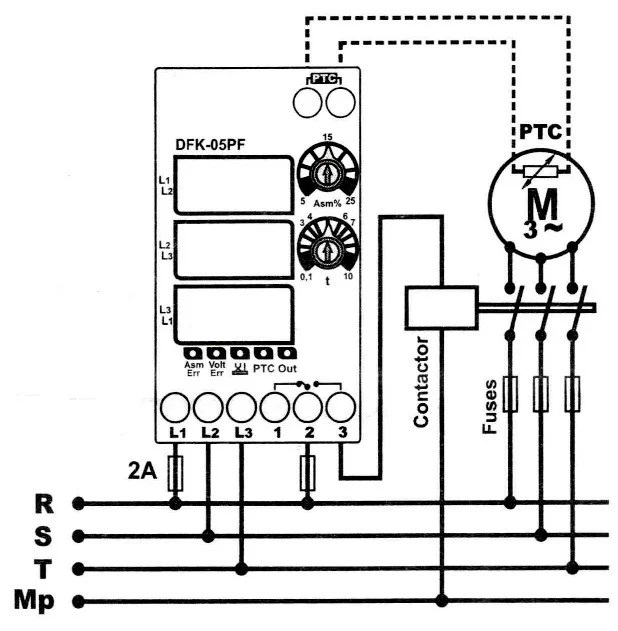

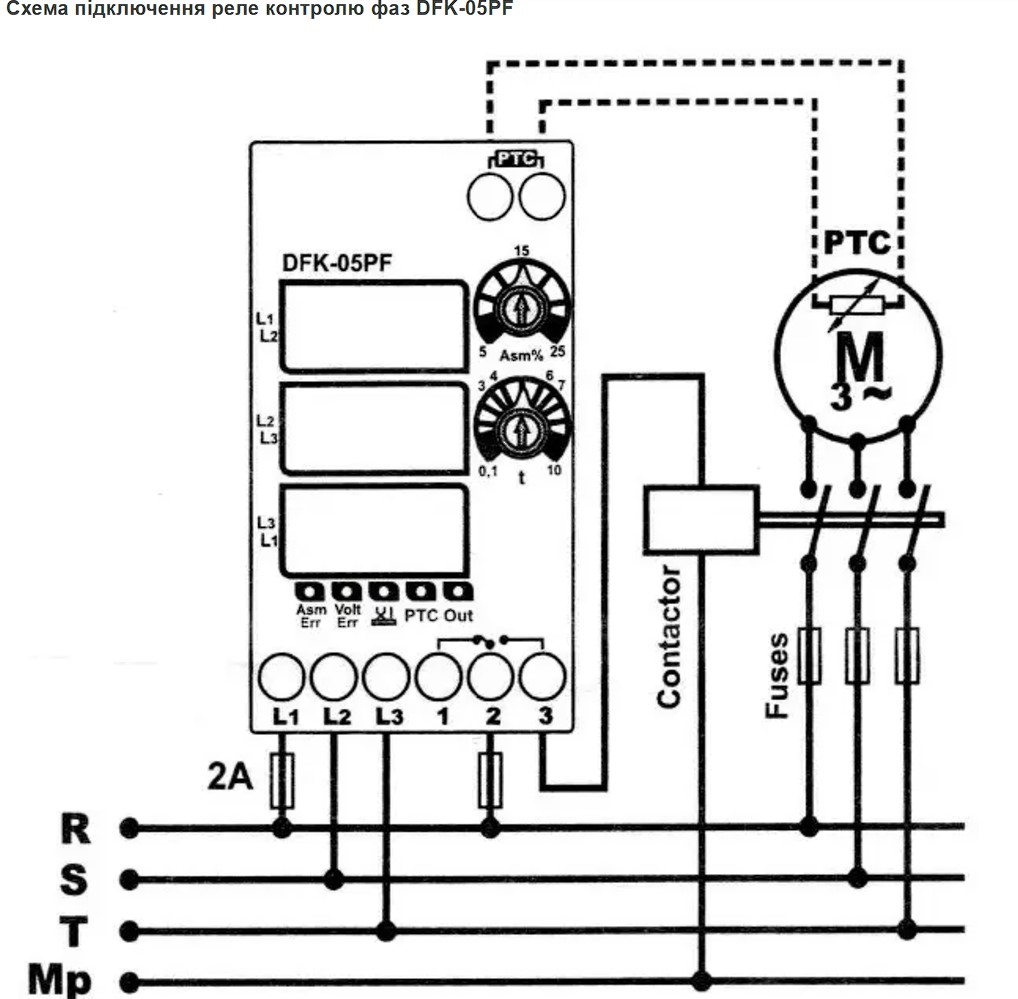

Схема підключення реле контролю
