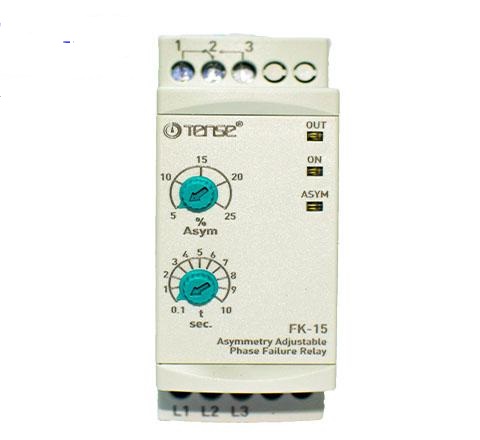

(FK-15) Реле контролю фаз FK-15, Tense

(FK-15) Реле контролю фаз FK-15, Tense

НЕ ПОСТАВЛЯЮТЬСЯ. ДЛЯ ПІДБОРУ АНАЛОГУ ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ

Алгоритм роботи реле контролю фаз:за наявності всіх трьох фазних або лінійних напруг, підключених у правильній послідовності і всі міжфазні напруги в допустимих межах-релі знаходиться в робочому стані і контакти 2-3 замкнуті, світлодіод OUT підсвічується. Якщо напруга будь-якої фази змінюється більш ніж на величину, встановлену за допомогою верхнього перемикача (або сумарна різноспрямована зміна перевищує цю межу) світиться світлодіод ASM і починається відлік часу, заданого за допомогою нижнього перемикача. Після закінчення цього часу контакти 2-3 розмикаються, контакти 1-2 замикаються та світлоіндикатор OUT вимикається. Після повернення різниці напруги в заданий діапазон, після відліку такого ж проміжку часу, відбувається зворотне перемикання контактів. контакти 2-3 розмикаються, контакти 1-2 замикаються. Після повернення напруги у вказані межі, реле запускає відлік часу, заданого за допомогою нижнього перемикача і після чого здійснює розмикання контактів 1-2 та замикання 2-3.

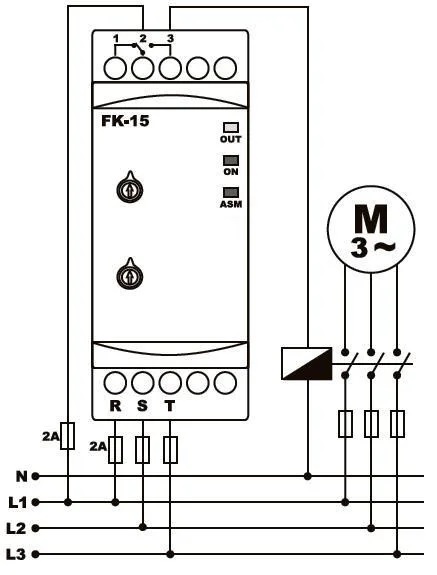

Схема підключення
