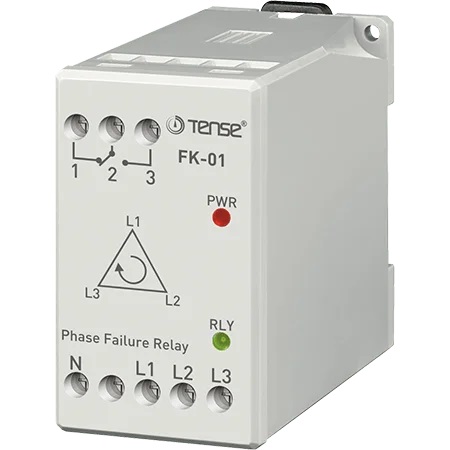

(FK-01) Реле контролю фаз пристрій захисту 3-х фазного електродвигуна 5A, Tense

(FK-01) Реле контролю фаз пристрій захисту 3-х фазного електродвигуна 5A, Tense

НЕ ПОСТАВЛЯЮТЬСЯ. ДЛЯ ПІДБОРУ АНАЛОГУ ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ

Алгоритм роботи цього реле контролю фаз є дуже простим. При підключенні приладу до мережі та асиметрії напруги в межах допуску, наявності напруги, реле знаходиться в робочому стані-контакти 2-3 замкнуті, індикатор PWR і RLY підсвічені. При відході напруги за допустимі межі реле розмикає контакти 2-3 і замикає контакти 1-2. індикатор RLY вимикається. При поверненні напруги в робочий діапазон реле перемикається в робочий стан.

 Технічні характеристики:

•Робоча напруга (Un) x 380 У змінного струму та нейтраль. Робоча частота ....:50/60 Гц.

•Робоча потужність-:<4 ВА

•Робоча температура:-20°C ..... + 55°C

•Допуск-:~ 30%

•Дисплей-:світлодіодний індикатор

•Тип підключення-клемне з'єднання

•Вага -110гр.

•Контакт-5A/250 У змінного струму (резистивне навантаження)

•Монтаж-вертикальний монтаж в панелі або зібраний на DIN-рейці

•Робоча висота- <2000 метрів

•Діаметр кабелю- 2,5 мм2

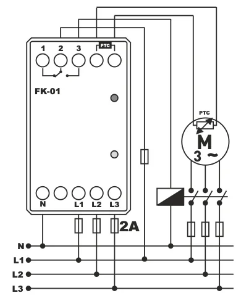

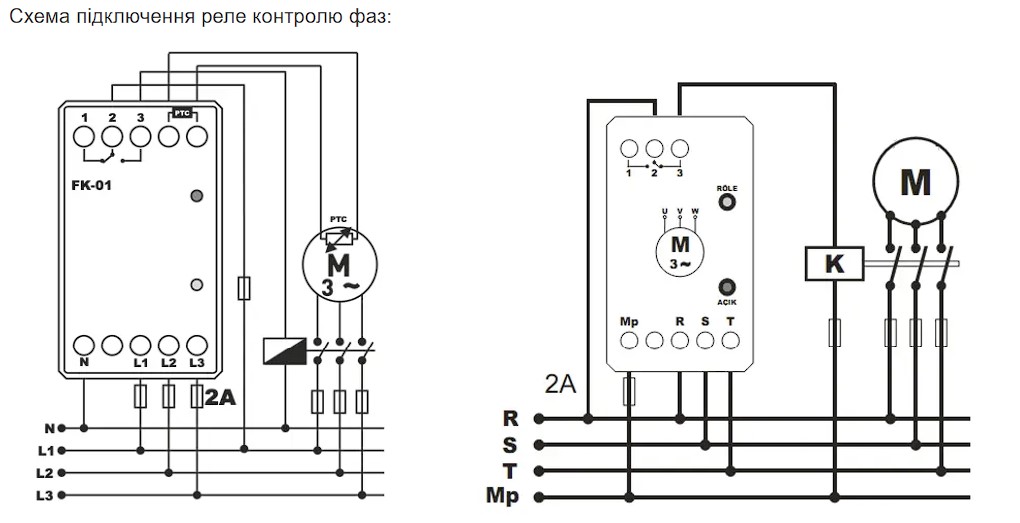

Схема підключення:
