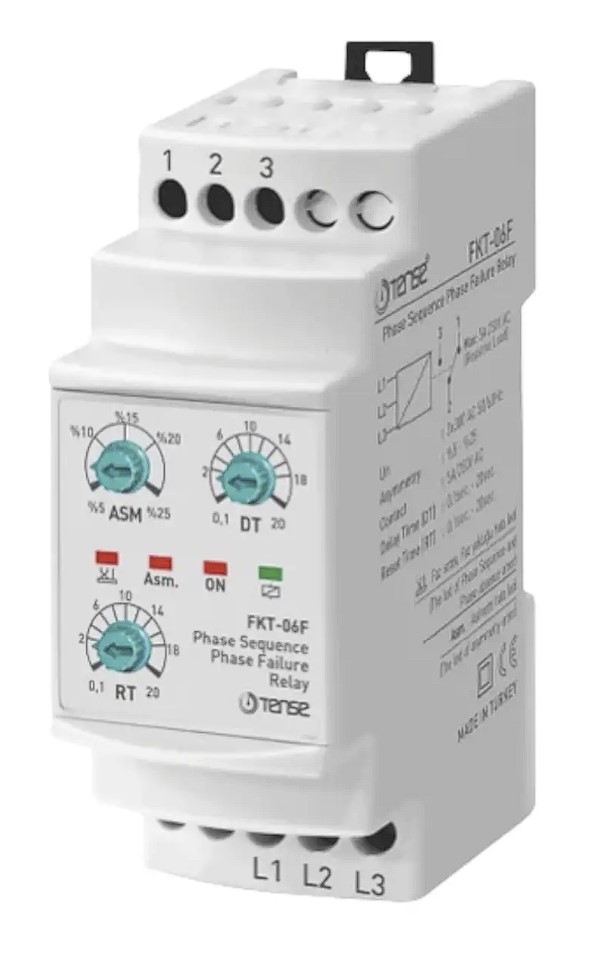

(FKT-06F) Реле мікропроцесорне, контролю та послідовності фаз, для захисту 3-х фазного електродвигуна 5A, 240-500V AC, 5-25% Асиметрія, з нейтраллю, Tense

(FKT-06F) Реле мікропроцесорне, контролю та послідовності фаз, для захисту 3-х фазного електродвигуна 5A, 240-500V AC, 5-25% Асиметрія, з нейтраллю, Tense

Фазозахисне реле без нейтралі з налаштуванням асиметрії та контролем чергування фаз призначене для захисту трифазних двигунів, чутливих до асиметрії напруги: 240 – 500 В.

Принцип роботи та налаштування:

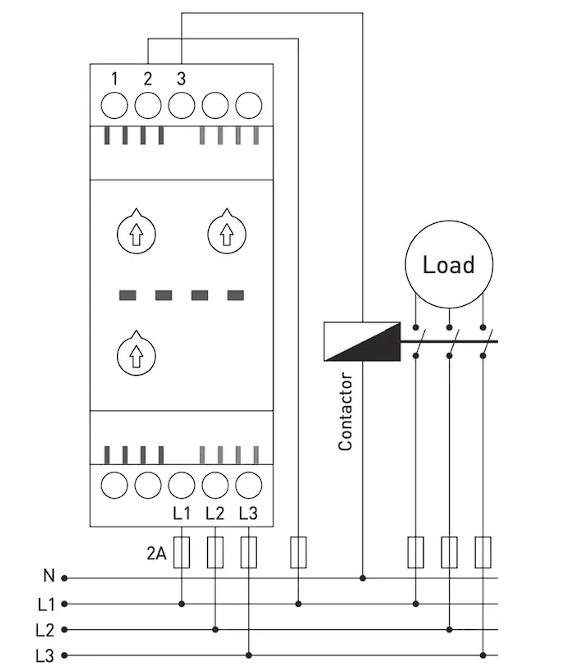

Підключіть реле за схемою. Встановіть рівень асиметрії, час затримки в разі помилки та час відновлення відповідно до робочого значення напруги. асиметрії загоряється індикатор помилки асиметрії (Asm.) та реле очікує затримка (DT) Після цього реле вимикається, а індикатор гасне.

Асиметрія = ((Макс. Напруга – Мін. Напруга) / Макс. Напруга) x 100

Наприклад: ((245 - 200) / 245) x 100 = 18,3%

Технічні характеристики:

Робоча напруга: 3x380 В змінного струму, 50/60 Гц

Номінальна напруга: 220 В змінного струму, 50/60 Гц (моделі FKM-05/05F)

Діапазон асиметрії: 5% – 25%

Час затримки: 0,1 – 20 сек.

Час відновлення: 0,1 – 20 сек.

Споживана потужність: <6 ВА

Робоча температура: від -20 °С до +55 °С

Індикатори: 4 світлодіоди

Монтаж: на DIN-рейці

Вага: 0,210 кг

Навантаження контактів: 5A/250VAC (резистивна)

Робоча висота: до 2000 м

Діаметр кабелю: 2,5 мм²
