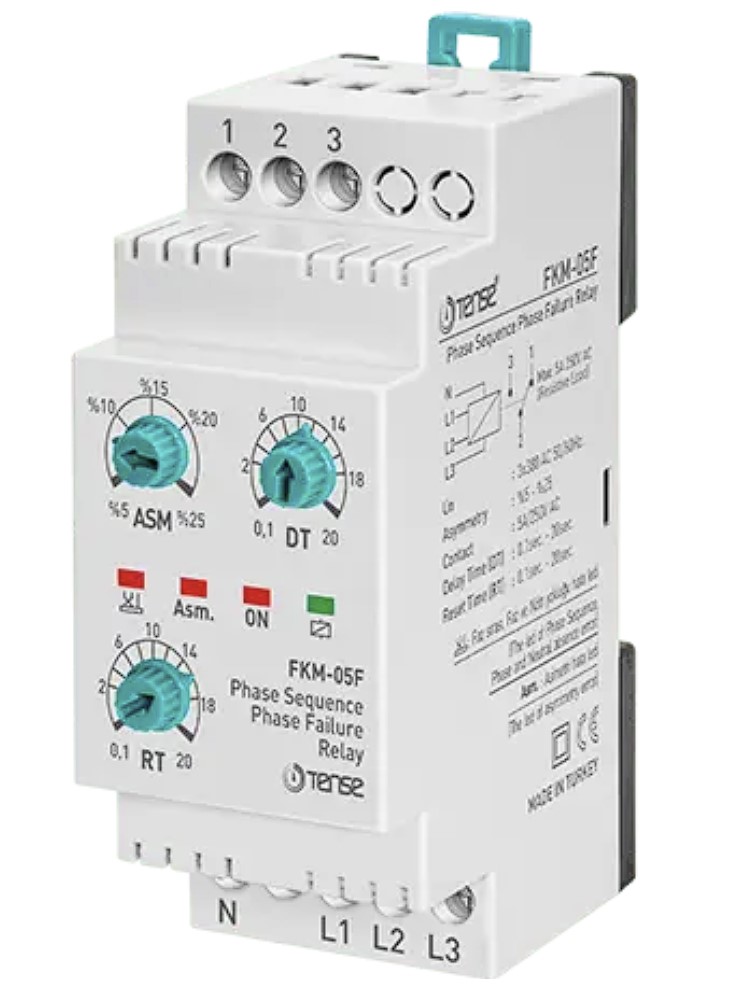

(FKM-05F) Реле мікропроцесорне, контролю та послідовності фаз, для захисту 3-х фазного електродвигуна 5A, 140-300V AC, 5-25% Асиметрія, без нейтралі, Tense

(FKM-05F) Реле мікропроцесорне, контролю та послідовності фаз, для захисту 3-х фазного електродвигуна 5A, 140-300V AC, 5-25% Асиметрія, без нейтралі, Tense

Реле захисту фаз з налаштуванням асиметрії призначене для захисту трифазних двигунів, чутливих до змін асиметрії напруги в мережі. Діапазон міжфазної напруги пристрою: 140 – 300 В.

Принцип роботи та налаштування:

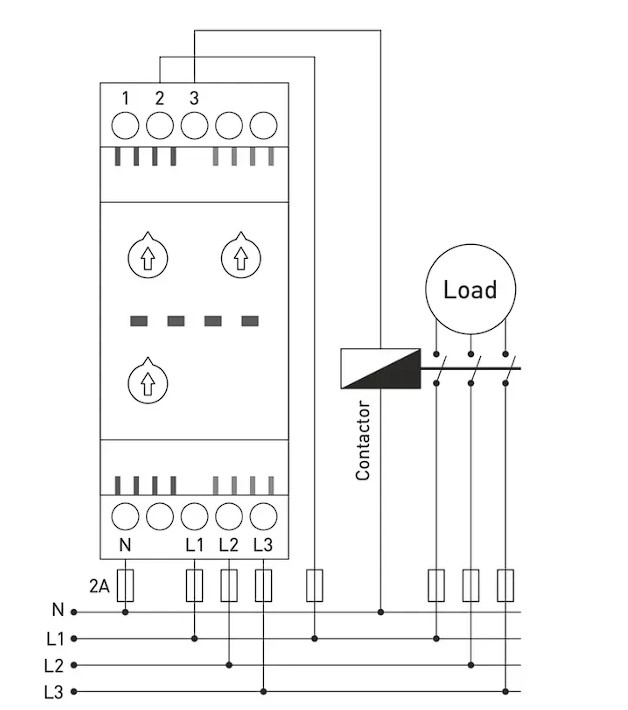

Підключіть реле за схемою та налаштуйте параметри асиметрії, затримки на випадок помилки та часу скидання відповідно до робочих значень напруги навантаження. У робочому стані при нормальній напрузі, згідно з налаштуванням асиметрії, реле активується і загоряється індикатор реле. Для моделей з контролем чергування фаз необхідно дотримуватися правильної послідовності фаз. При перевищенні асиметрії загоряється індикатор помилки асиметрії (Asm.) і вимикається реле після заданого часу затримки (DT). Коли напруга повертається до нормальних значень, реле очікує часу скидання (RT) і відновлює робочий стан. .Напруга – Мін. Напруга) / Макс. 200)/245) x 100 = 18,3%

Технічні характеристики:

Робоча напруга: 3x380 В змінного струму, 50/60 Гц

Діапазон асиметрії: 5% - 25%

Час затримки: 0,1 – 20 сек.

Час скидання: 0 ,1 – 20 сек.

Споживана потужність: <6 ВА

Робоча температура: -20°С до +55°С

Індикатори: 4 світлодіоди

Монтаж: на DIN-рейці

Маса: 0,210 кг

Контактне навантаження: 5A/250VAC (резистивна)

Робоча висота: до 2000 м

Діаметр кабелю: 2,5 мм²
