(DFK-05F) Реле мікропроцесорне, контролю та послідовності фаз, контролю напруги, для захисту 3-х фазного електродвигуна 5A, 180-460V AC, 5-25% Асиметрія, без нейтралі, Tense

(DFK-05F) Реле мікропроцесорне, контролю та послідовності фаз, контролю напруги, для захисту 3-х фазного електродвигуна 5A, 180-460V AC, 5-25% Асиметрія, без нейтралі, Tense

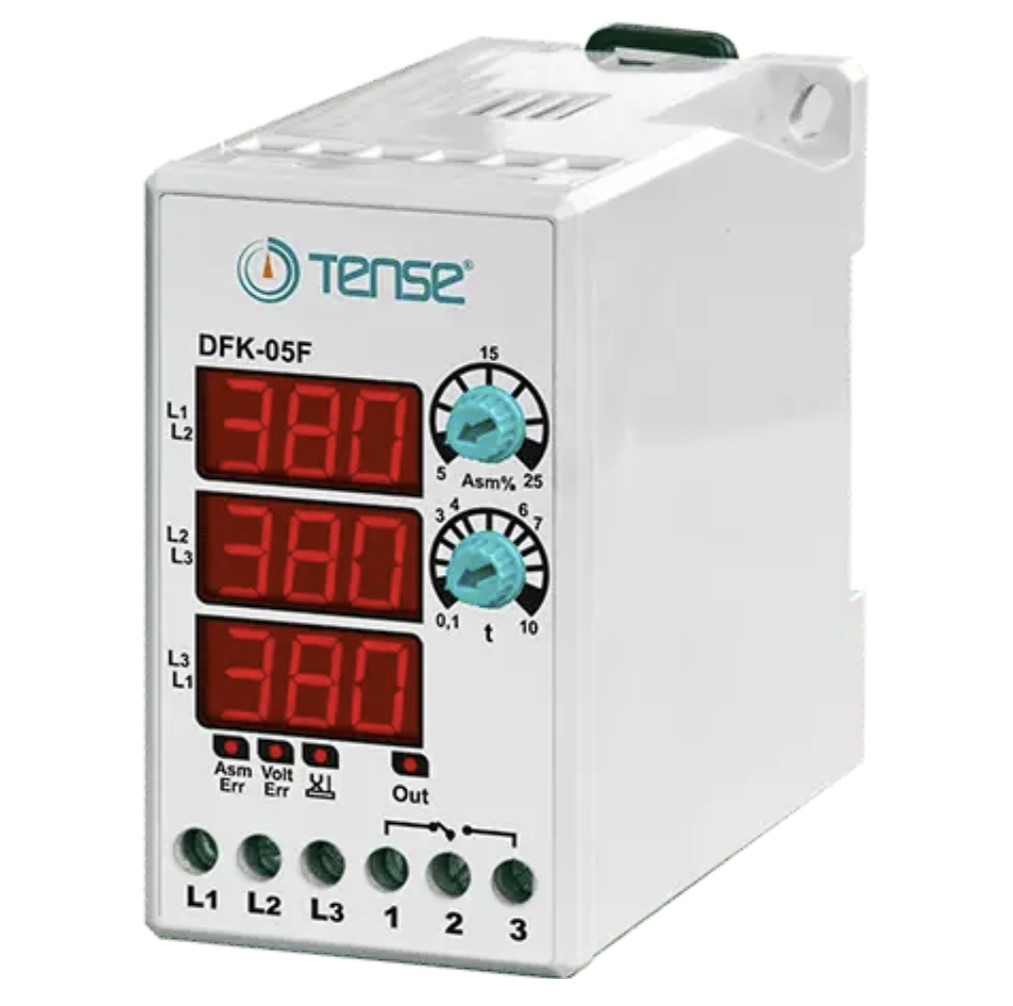

Електронне мікропроцесорне реле контролю фаз з трьома дисплеями для відображення фазних напруг призначене для захисту електродвигуна від перекосу фаз, помилок чергування/послідовності, залипання та пропадання фаз. 460В міжфазного) без необхідності підключення нейтрального дроту. Установка здійснюється на монтажну панель або DIN-рейку. DFK-05F від TENSE.

Алгоритм роботи реле DFK-05F:

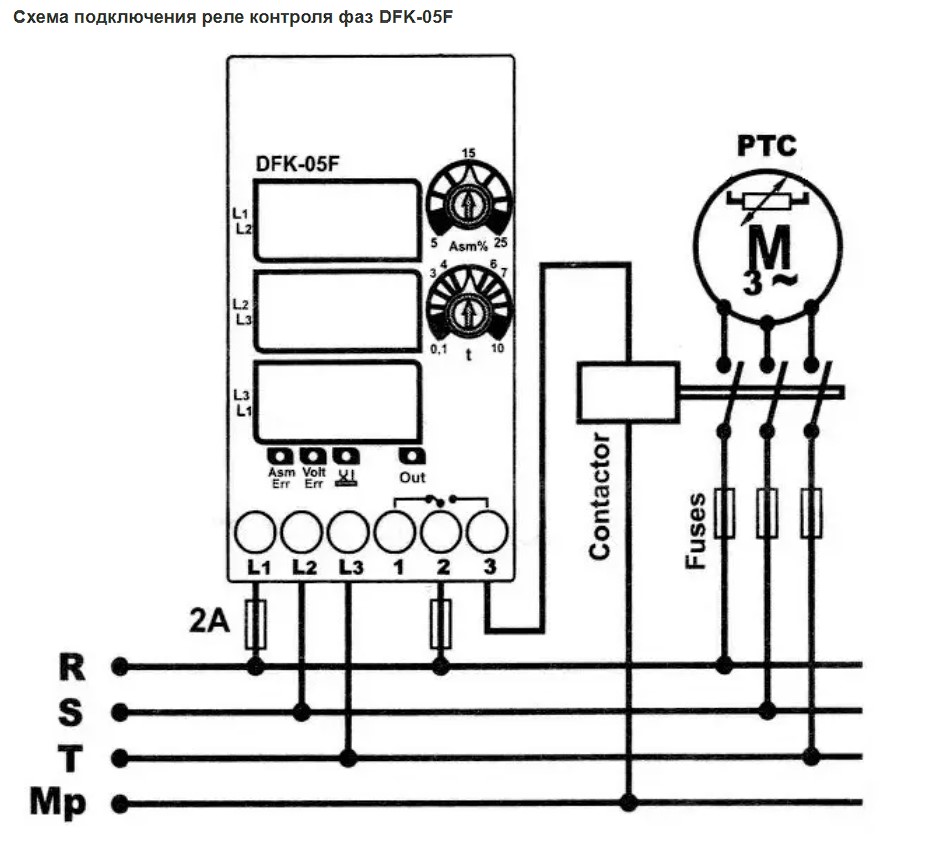

Підключіть реле за схемою та подайте напругу.

Верхнім регулятором ("Asm%") встановіть допустимий діапазон асиметрії фаз (від 5% до 25%), що відображається на дисплеї поруч із регулятором.

Нижнім регулятором ("t") встановіть час затримки (від 0,1 до 10 секунд), значення також відображається на дисплеї.

Через 4 секунди після запуску на дисплеях з'являться поточні значення фазної напруги.

У разі виходу фазної напруги за межі (180В – 460В міжфазної або 105В – 270В лінійної), загориться індикатор "Volt err", через 2 секунди контакти 2-3 розмикаються, а контакти 1-2 замикаються. При перевищенні асиметрії фаз реле активує індикатор Asm err і починає відлік часу, після чого розмикає контакти 2- 3, замикає 1-2 і відключає Out Якщо асиметрія зменшується до допустимого рівня, реле повертається в робочий стан після заданого часу. Якщо реле фіксує помилку в чергуванні фаз, то воно вимикає "Out", розмикає 2-3, замикає 1-2 і активує індикатор помилки. При відновленні правильної послідовності реле перетворюється на робочий стан.
