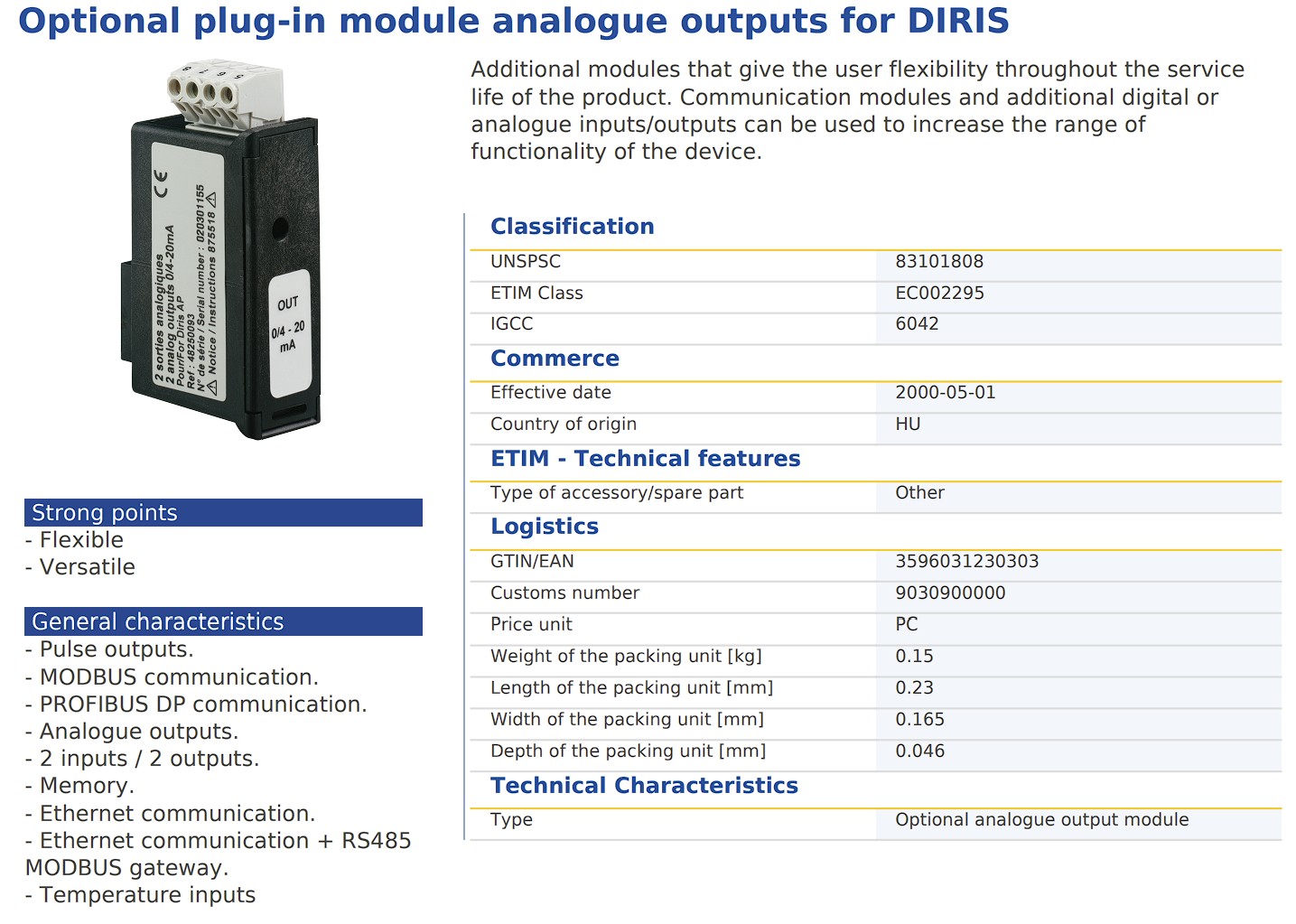

(48250093) Модуль аналогового виходу 2x0/4-20мА для DIRIS A/ATYS, Socomec

(48250093) Модуль аналогового виходу 2x0/4-20мА для DIRIS A/ATYS, Socomec

Модуль аналогового виходу Socomec 2х0/4-20 мА (арт. 48250093) — додатковий плагін-модуль для багатофункціональних лічильників DIRIS A-30, A-41 та ATYS, що перетворює виміряні параметри мережі у стандартний струмовий сигнал 0/4–20 мА для систем автоматизації.

Технічні переваги та конструктивні особливості модуля

• Два незалежних аналогових виходи 0/4–20 мА — стандартний сигнал для ПЛК, реєстраторів та щитових приладів автоматики;
• Кожен вихід налаштовується на трансляцію одного з параметрів: струми фаз (3I), струм нейтралі (In), напруги (3V, 3U), частота (F), сумарні активна/реактивна/повна потужність (±ΣP, ±ΣQ, ΣS), коефіцієнт потужності (ΣPFL/C) та інші;
• Функція аналогового виведення передає «зліпок» вимірювань на автоматизовані машини та регулятори без опитування по цифровій шині;
• Плагін-встановлення у посадкове місце лічильника DIRIS A-30/A-41 без зупинки його роботи.

Комплексна система захисту обладнання

Струмові виходи модуля гальванічно розв'язані від вимірювальних кіл базового приладу та від силової мережі, що захищає підключені контролери автоматики від наведених перенапруг та забезпечує стабільність струмового сигналу 0/4–20 мА незалежно від коливань вимірюваної мережі.

Галузі застосування та особливості монтажу

Модуль встановлюється у слот DIRIS A-30/A-41, виходи 0/4–20 мА підключаються до аналогових входів ПЛК або реєстратора. Затребуваний там, де параметри мережі потрібно завести напряму в контур автоматичного регулювання:

• системи автоматичного керування реактивною потужністю (за сигналом cos φ);
• інтеграція показань струму/напруги в наявний контур ПЛК без цифрової шини;
• реєстратори та щитові прилади з аналоговим входом 4-20 мА;
• об'єкти, де цифровий зв'язок RS485/Ethernet відсутній, а струмовий сигнал вже прокладений по щиту.
