(48250204) Модуль зв'язку Ethernet+RS485 для DIRIS A-30/ATYS/A-41/A60, Socomec

(48250204) Модуль зв'язку Ethernet+RS485 для DIRIS A-30/ATYS/A-41/A60, Socomec

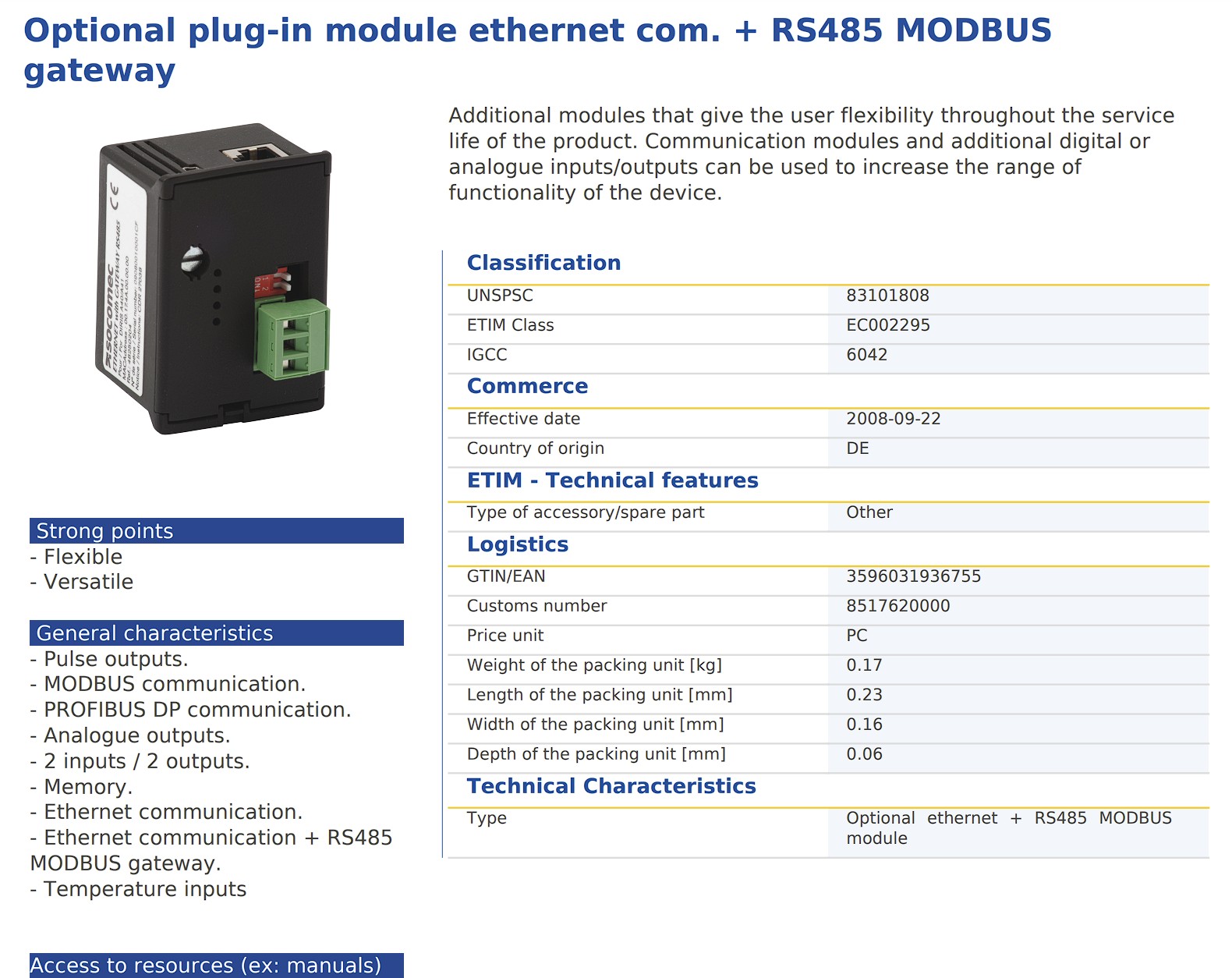

Комбінований модуль зв'язку Socomec Ethernet + RS485 (арт. 48250204) — плагін-модуль для аналізаторів DIRIS A-30, A-41, A60 та контролерів ATyS, що об'єднує функції Ethernet-шлюзу та інтерфейсу RS485 Modbus в одному посадковому місці.

Технічні переваги та конструктивні особливості модуля Ethernet + RS485

• Порт Ethernet (RJ45, 10/100 base T) з протоколом Modbus TCP та одночасно вхід RS485 для локальної шини Modbus RTU — модуль працює як шлюз між двома мережами;
• Вбудована функція веб-сервера для перегляду параметрів мережі в браузері без додаткового ПЗ;
• Сумісність з DIRIS A-30, A-41, A60 та контролерами ATyS дозволяє використовувати один тип модуля для різних приладів на об'єкті;
• Швидкість зв'язку 10 base T / 100 base T — сумісний як зі старими, так і з сучасними сегментами локальної мережі.

Комплексна система захисту обладнання

Обидві лінії зв'язку — Ethernet та RS485 — гальванічно ізольовані від вимірювальних кіл базового приладу, що виключає потрапляння небезпечного потенціалу силової мережі на порти передачі даних. Функція шлюзу захищає локальну шину RS485 від надлишкового мережевого навантаження, транслюючи запити Modbus TCP лише за потреби.

Галузі застосування та особливості монтажу

Модуль встановлюється у слот приладу, порт RS485 розводиться по локальній шині Modbus до сусідніх приладів, а порт Ethernet виводиться на мережу об'єкта. Оптимальний там, де потрібно об'єднати декілька приладів DIRIS в єдину шину RS485 та одночасно вивести дані в загальну мережу Ethernet:

• багатощитові системи обліку, де локальна шина RS485 об'єднує декілька приладів, а Ethernet виводить дані в диспетчерську;
• щити АВР на контролерах ATyS з дистанційним контролем через мережу підприємства;
• об'єкти з поступовою модернізацією системи диспетчеризації — від локальної шини Modbus до мережевого моніторингу;
• інтеграція в BMS/SCADA-системи, що працюють одночасно по Modbus TCP та Modbus RTU.
