(48290101) Модуль комунікації C-31 RS-485 DIRIS Digiware, Socomec

(48290101) Модуль комунікації C-31 RS-485 DIRIS Digiware, Socomec

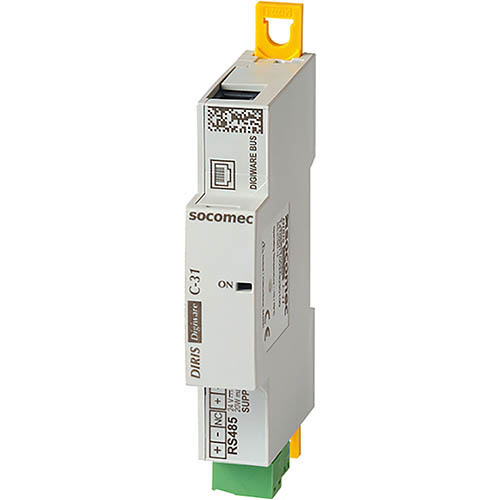

Модуль системного інтерфейсу Socomec DIRIS Digiware C-31 (арт. 48290101, RS-485) — точка доступу до вимірювальної системи Digiware для застосувань без локального дисплея. Модуль централізує всі дані системи та передає їх через вихід RS485 Modbus на верхній рівень диспетчеризації.

Технічні переваги та конструктивні особливості модуля C-31

• Інтерфейс RS485 з протоколом Modbus — стандартний вихід для підключення до SCADA/BMS без додаткового шлюзу;
• Компактний системний інтерфейсний модуль, що об'єднує дані від усіх підключених модулів DIRIS Digiware в єдиний потік;
• Забезпечує підключення до системи єдиного джерела живлення 24 В (придбавається окремо) для всіх модулів шини Digiware;
• Застосовується в конфігураціях без локального дисплея — ідеальний для вбудовуваних рішень, де показання знімаються тільки віддалено.

Комплексна система захисту обладнання

Модуль C-31 гарантує, що небезпечна напруга вимірюваної мережі не досягає низьковольтних модулів DIRIS Digiware — живлення всієї шини організовано від окремого джерела 24 В, гальванічно розв'язаного від силових кіл. Це захищає як електроніку модулів, так і обслуговуючий персонал при роботі з шиною.

Галузі застосування та особливості монтажу

Модуль встановлюється на DIN-рейку в щиті та підключається до загальної шини Digiware (RJ45) та джерела живлення 24 В, порт RS485 виводиться на диспетчерський контролер. Застосовується там, де локальний дисплей не потрібен, а дані повністю знімаються віддалено:

• вбудовувані системи обліку без локального відображення показань;
• багатоточкові вимірювальні системи DIRIS Digiware з централізованою передачею даних по RS485 Modbus;
• щити, де місце під окремий дисплей обмежене або не передбачено;
• інтеграція групи модулів вимірювання струму та напруги в єдину диспетчерську систему.
