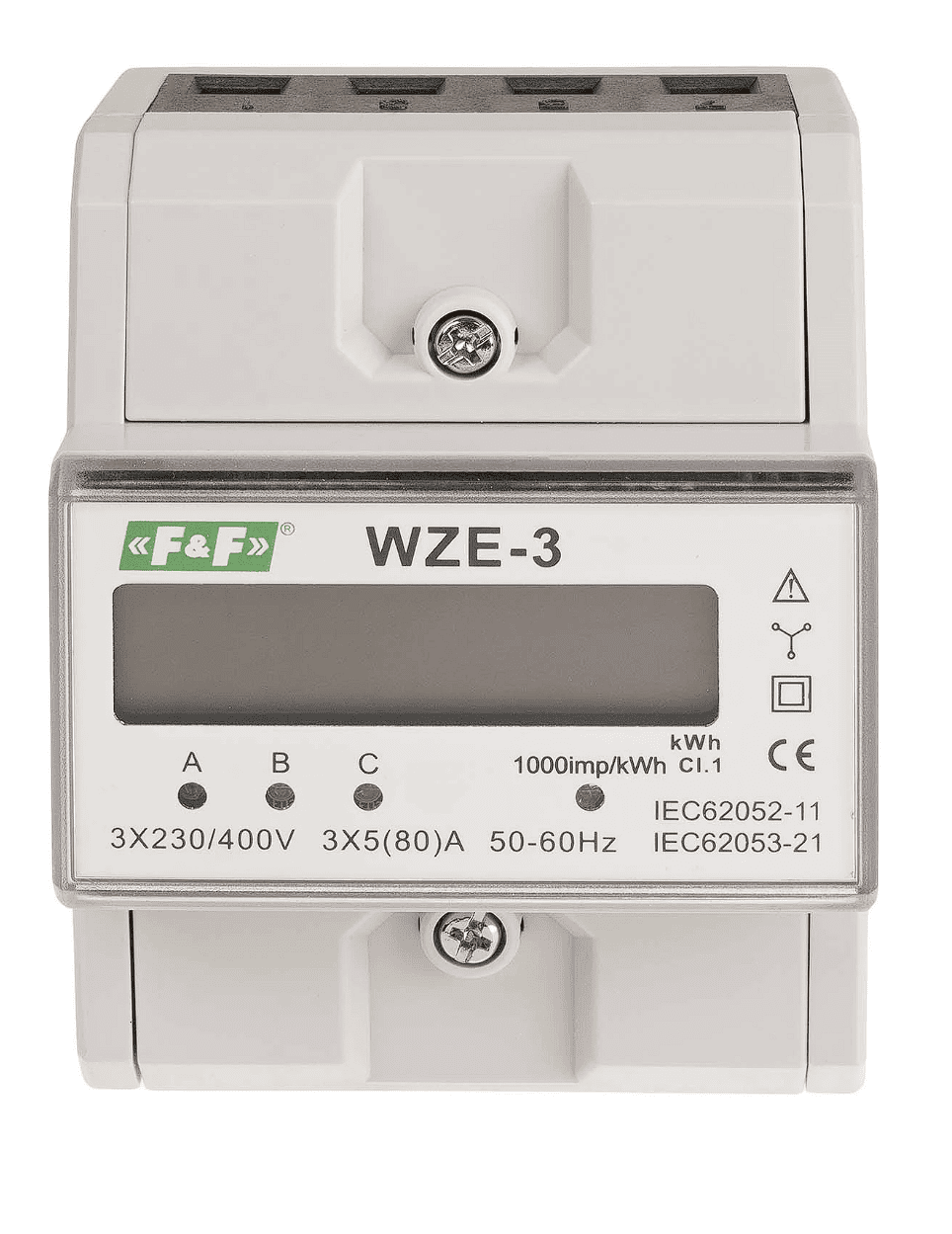

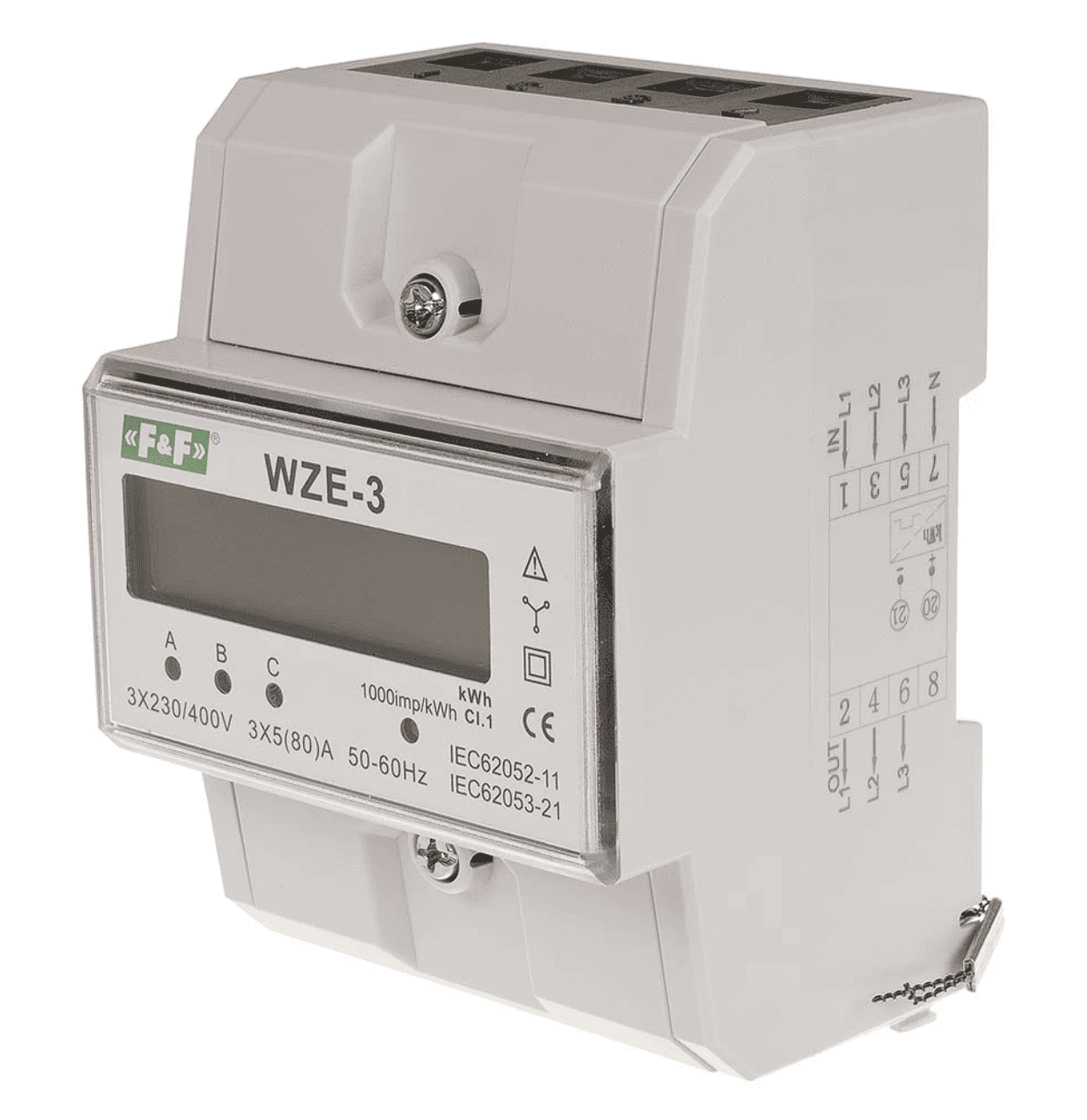

(WZE-3) Лічильник електроенергії трифазний, 3х230/400V AC+N, 80А, IP20, FxF

(WZE-3) Лічильник електроенергії трифазний, 3х230/400V AC+N, 80А, IP20, FxF

Трифазний лічильник електроенергії . Струм 80А. WZE-3 – ndash; статичний ( електронний ) лічильник електроенергії трифазного змінного струму в мережі.

Дія Спеціальна електронна система під впливом протікає струму та доданого напруги в кожній фазі генерує імпульси в кількості , пропорційній споживаної електроенергії в цій фазі . Споживання енергії у фазі відображається миготінням відповідного світлодіода (L1, L2, L3). Сума імпульсів від трьох фаз, що сигналізується мерехтінням світлодіода (800 імпульсів/кВт·ч ), перетворюється на енергію , що споживається всією трифазний системою та її значення відображається сегментним РК- дисплеєм . Десяткові знаки є сотими (0,01 кВт-год = 10 Вт-год).

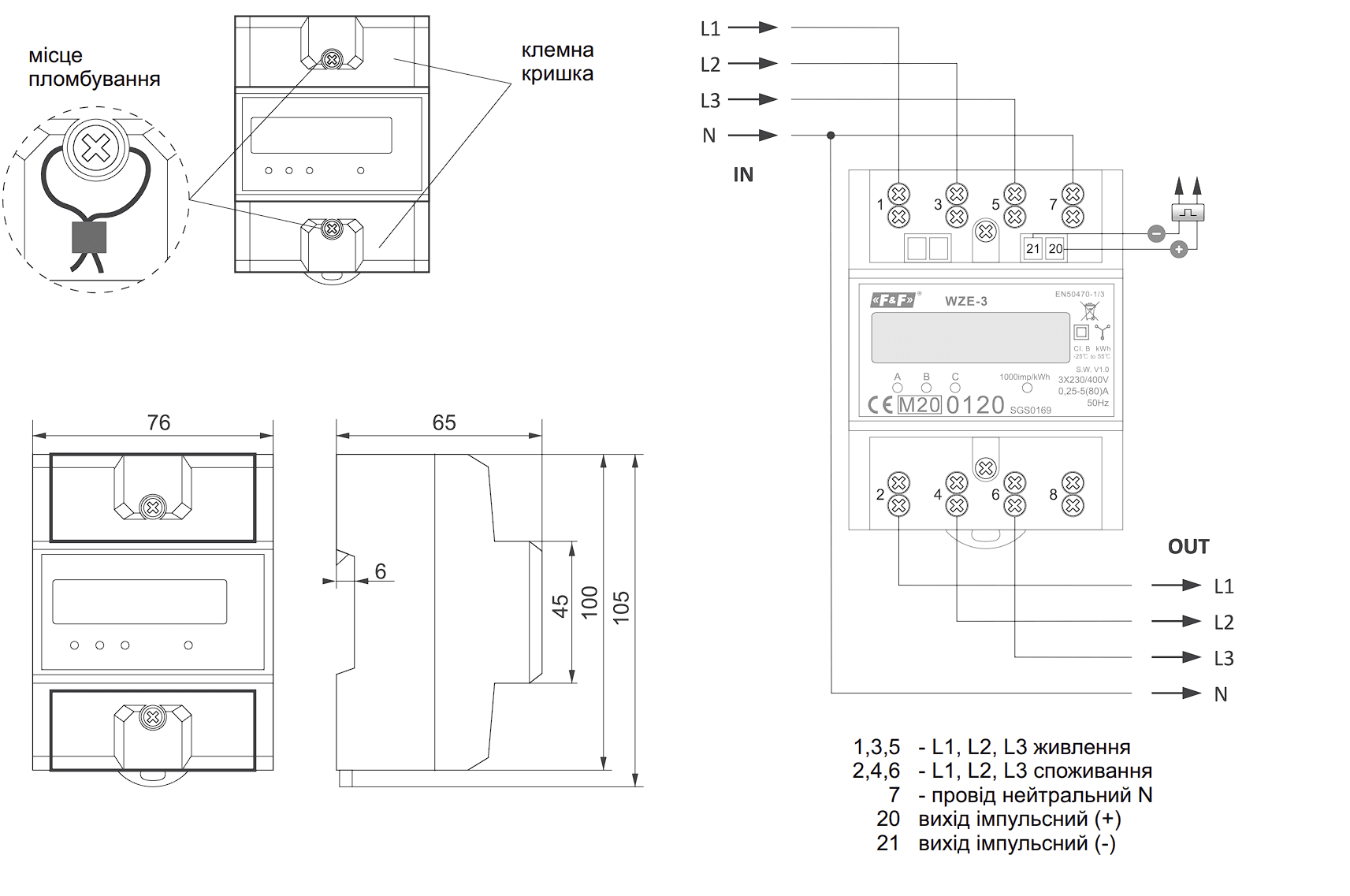

Увага ! Лічильник має імпульсний вихід SO+ – ndash; SO-. Це дозволяє підключити інше імпульсне пристрій (SO), який зчитує імпульси , що генеруються лічильником . Для коректної роботи лічильника не потрібно підключення додаткового пристрої . Лічильник має можливість опломбувати кришки вхідних та вихідних клем , запобігаючи обхід лічильника .

Характеристики:

Напруга харчування - 3×230/400 В+N

Максимальний струм навантаження - 80 A

Споживана потужність - 10 ВА; 2 Вт

Діапазон лічильника - 0÷99999,99 кВт

Напруга підключення SO+ SO- - макс . 27 В DC

Струм підключення SO+ SO- - макс . 27 мА

Довжина імпульсу SO+ SO- - 35 мс

Клас точності - nbsp; B

Мінімальний вимірюваний Струм - 0,04 A

Розмір   -  4,5 модулі (75 мм)

Діапазон робітників теператур - -20÷50°C

Рівень захисту - IP20

Гарантія - 24 місяці

Виробник - F&F
