(LE-01MR) Однофазний лічильник активної та реактивної електроенергії, 230V AC, 80A, MODBUS RTU, IP20, FxF

(LE-01MR) Однофазний лічильник активної та реактивної електроенергії, 230V AC, 80A, MODBUS RTU, IP20, FxF

Код: LE-01MR

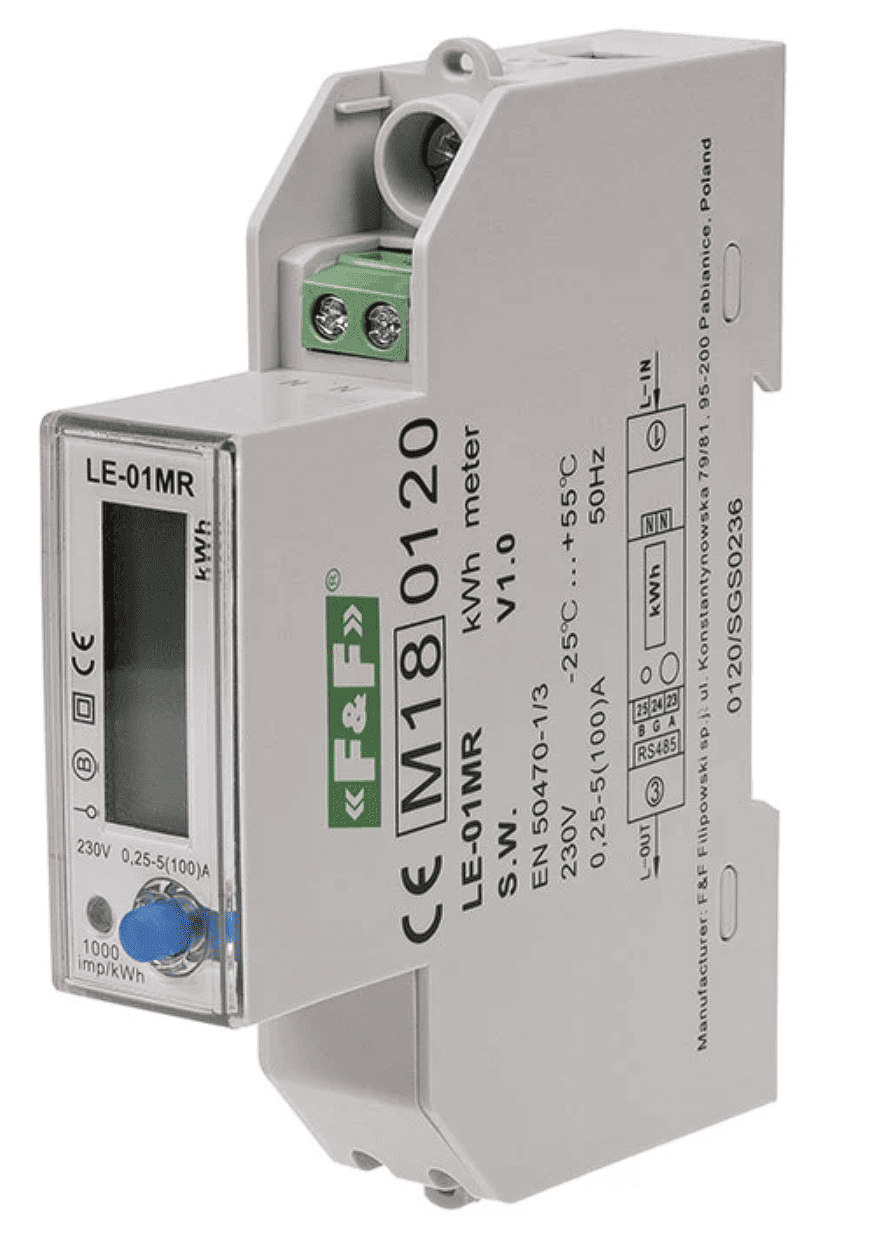

LE-01MR - це статичний ( електронний ) калібрований лічильник електроенергії з однофазним змінним струмом у прямій системі . Він використовується для індикації та реєстрації зібраного електрики та параметрів мережі електроживлення з можливістю дистанційного зчитування показань через провідну мережа стандарту RS-485.

Принцип дії

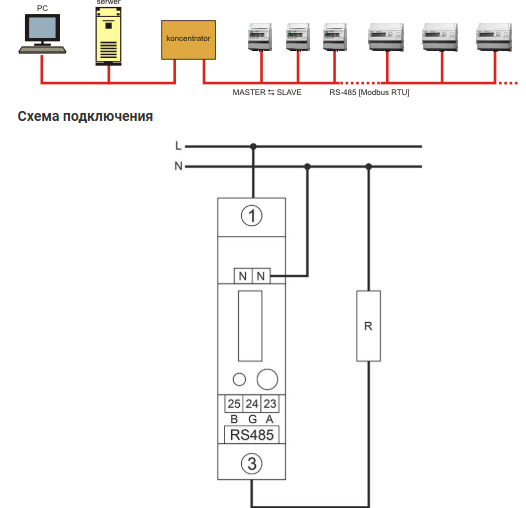

Лічильник LE-01MR під впливом струму та доданого напруги точно вимірює кількість споживаного електрики . Споживана потужність вказується миготінням світлодіода (1000 i/kWh ). Крім того, вимірник вимірює параметри мережі живлення та температуру власної системи . Значення відображаються циклічно на РК- дисплеї . Параметр змінюється за замовчуванням кожні 5 секунд або на заданій частоті користувачем та вручну за допомогою кнопки на лицьовій боці лічильника . Дисплей активний , коли індикатор включений . Лічильник у мережі зв'язку​ як ведене пристрій . Зв'язок здійснюється відповідно​ із стандартом Modbus RTU через послідовний порт RS-485. Зчитувані значення регістрів після перетворення дають результати відповідно до показань на індикаторі .​ Кожен метр ідентифікується унікальною адресою, призначеною користувачем .

Характеристики:

Напруга живлення - 230 B AC ±30%

Максимальний струм навантаження - 80 A

Споживана потужність – не більше 10 В; 2 Вт

Підключення - гвинтові клеми 25 мм²

Напруга підключення SO+ SO- - Не більше 27 B DC

Струм підключення SO+ SO- - Не більше 27 мА

Довжина імпульсу SO+ SO- - 34÷80 мс

Клас точності   -  - 1

Сигналізація роботи - червоний світлодіод

Мінімальний струм вимірювання - 0,04 A

Діапазон показів лічильника - 0÷99999,9 кВт*год

Константа - (0,625 Вт-ч/імп ) 1600 імп/кВтч

Імпульсний вихід - відкритий колектор

Протокол зв'язку - MODBUS RTU

Послідовний інтерфейс - RS-485

Розмір   - 1  - модуль

Монтаж  - на DIN-рейку 35 мм

Діапазон робітників теператур  -  -20÷55°C

Рівень захисту - IP20

Гарантія - 24 місяці

Виробник - F&F
