(VCTC421150X05) Трансформатор струму 20х10 150/5А (0.5=2.5VA), Orient

(VCTC421150X05) Трансформатор струму 20х10 150/5А (0.5=2.5VA), Orient

Вимірювальний трансформатор Струма Orient VCTC VCTC421150X05 з коефіцієнтом трансформації 150/5 А призначений для технічного та комерційного обліку електроенергії в розподільчих щитах. Клас точності 0.5. Виконання — прохідний.

Технічні переваги та конструктивні особливості VCTC421150X05

• Коефіцієнт трансформації 150/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 0.5: гарантує нормовану похибку виміру в межах, встановлених виробником.

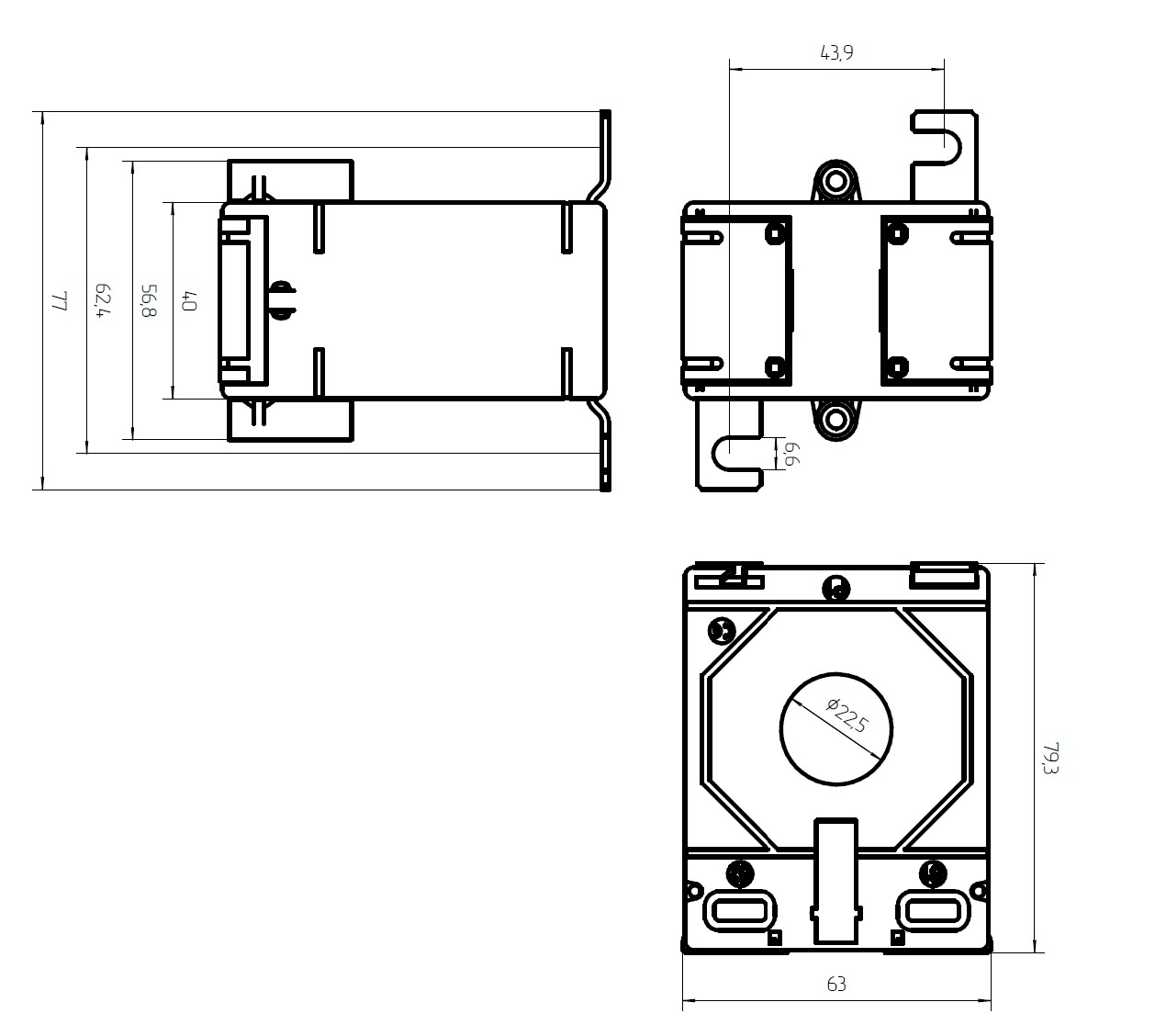

• Розмір 20x10 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Номінальна ізоляція 0.72 кВ, випробувальна напруга 3 кВ × 150 Гц: клас ізоляції E забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -20...+45 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна Струм стійкість 60 In, динамічна стійкість 2.5 x Ith: зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель VCTC421150X05 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Відповідність стандартам IEC 61869-2, IEC/EN60044-1 підтверджує метрологічні надійність пристрої.

Галузь застосування та монтаж

Компактна конструкція VCTC421150X05 дозволяє закріпити його на монтажну панель або на DIN-рейку. Пристрій застосовується у таких задачах:

• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
• Щитах обліку промислових та комерційних об'єктів.
