(TA22150C150) Трансформатор струму TA221 150/5А d=21 мм. (Кл.0,5 = 4 ВА), IME

(TA22150C150) Трансформатор струму TA221 150/5А d=21 мм. (Кл.0,5 = 4 ВА), IME

Модель TA22150C150 серії IME TA221 забезпечує трансформацію первинного Струма у співвідношенні 150/5 А та використовується для технічного та комерційного обліку електроенергії у розподільчих мережах. Прилад належить до класу точності 0,5 (4 ВА).

Технічні переваги та конструктивні особливості TA22150C150

• Коефіцієнт трансформації 150/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5 (4 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.

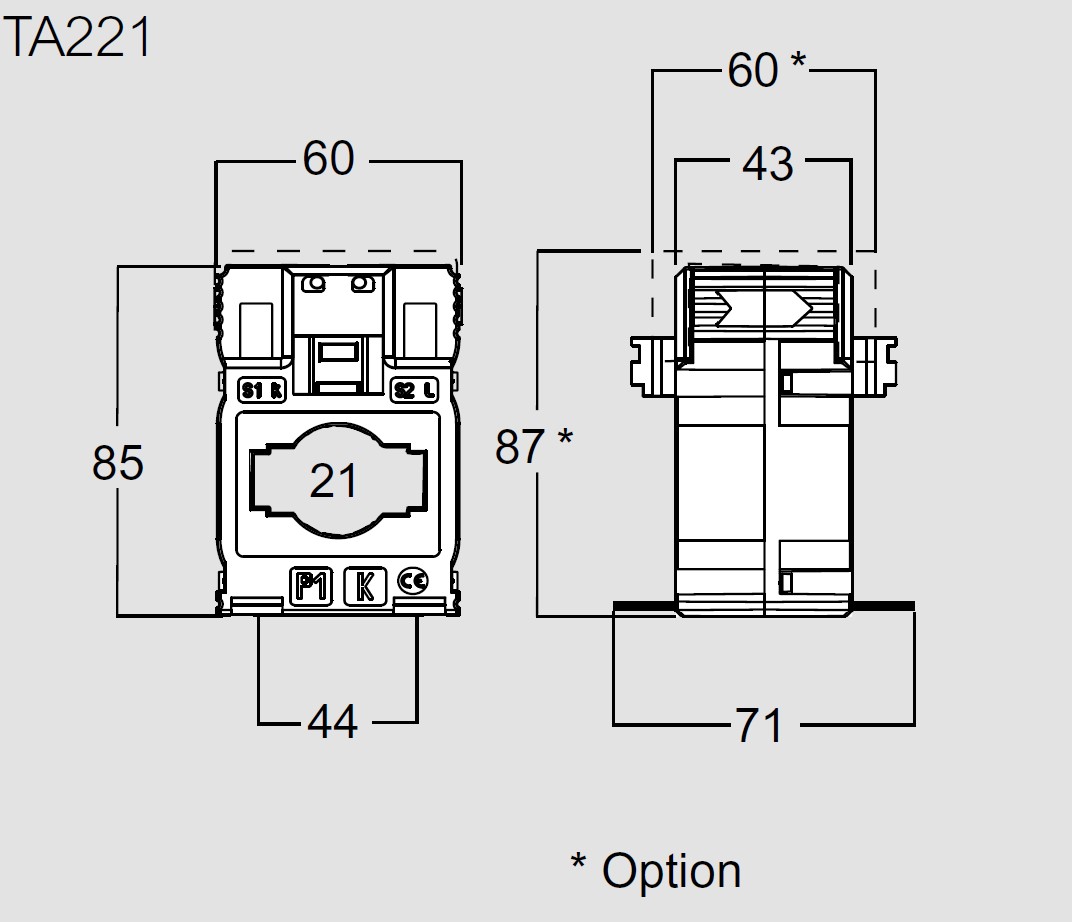

• Розмір вікна Ø21 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ: забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Самозагасаючий корпус: виготовлений із важкогорючого матеріалу, стійкого до займання при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори струму, модель TA22150C150 не можна залишати з розімкненою вторинною обмоткою за наявності струму в первинному ланцюзі — це створює небезпечну перенапругу і може вивести пристрій з ладу. Перед відключенням вимірювального приладу вторинний ланцюг необхідно закоротити. Самозагасаючий корпус і виконання, розраховане на тривалу експлуатацію, забезпечують стабільність класу точності протягом усього терміну служби.

Галузь застосування та монтаж

Трансформатор TA22150C150 встановлюється безпосередньо на шину або ізольований провідник і не потребує окремого кріплення. Пристрій застосовується у таких задачах:

• Системах диспетчеризації та моніторингу енергоспоживання.
• Трансформаторні підстанції та вступно-розподільні пристрої.
• Щитах обліку промислових та комерційних об'єктів.
