Orient VCTA VCTA132100X05 - Вимірювальний трансформатор Струма з коефіцієнтом трансформації 100/5 А, застосовуваний для технічного обліку електроенергії та підключення щитових вимірювальних приладів. Клас точності 1. Виконання - роз'ємний (розкривається).

Технічні переваги та конструктивні особливості VCTA132100X05

• Коефіцієнт трансформації 100/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 1: гарантує нормовану похибку виміру в межах, встановлених виробником.

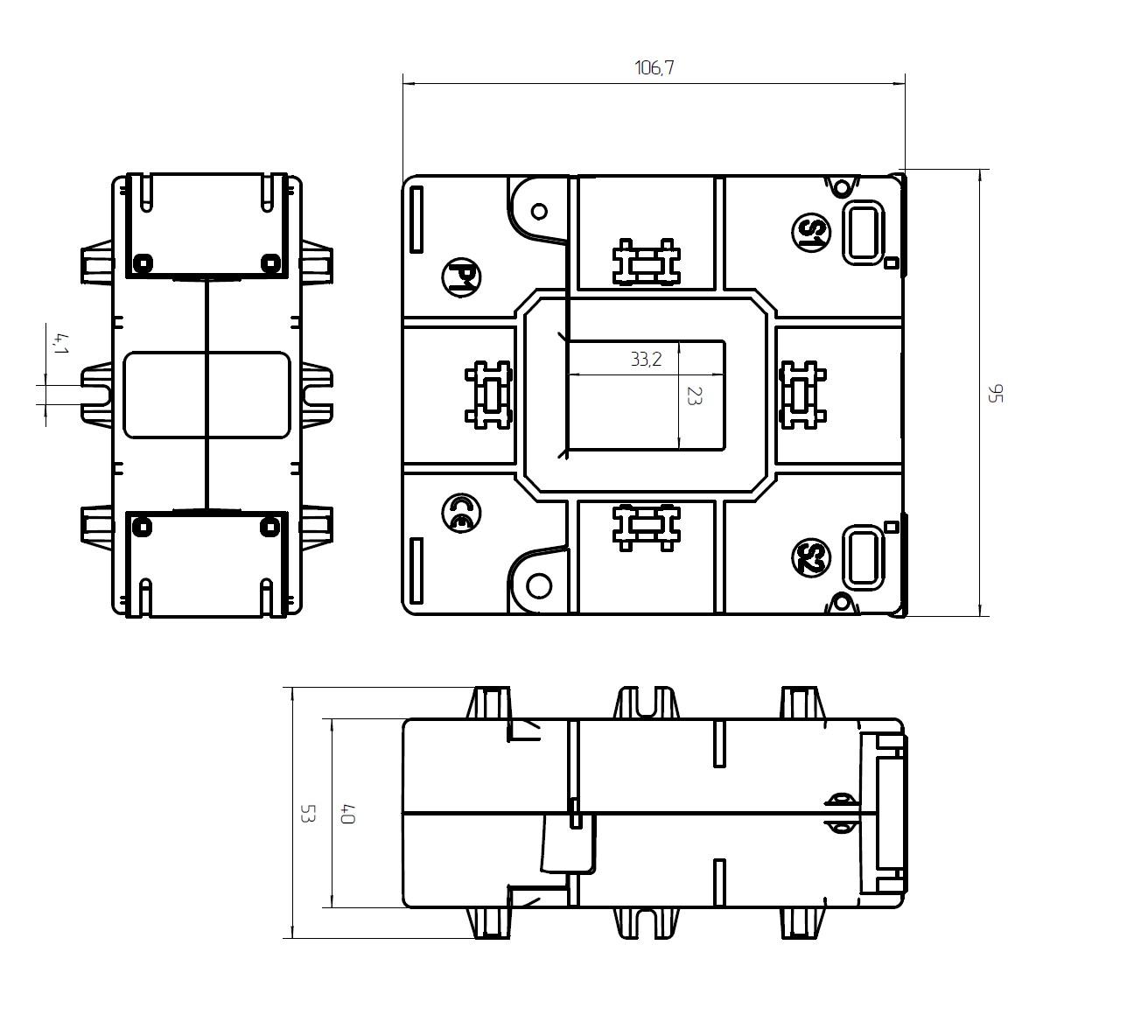

• Розмір 33x23 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Номінальна ізоляція 0.72 кВ, випробувальна напруга 3 кВ × 150 Гц: клас ізоляції E забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+50 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна Струм стійкість 60 In, динамічна стійкість 2.5 x Ith: зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель VCTA132100X05 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Відповідність стандартам IEC 61869-2, IEC/EN60044-1 підтверджує метрологічні надійність пристрої.

Галузь застосування та монтаж

Трансформатор VCTA132100X05 встановлюється на монтажну панель без додаткового кріплення. Пристрій застосовується у таких задачах:

• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
