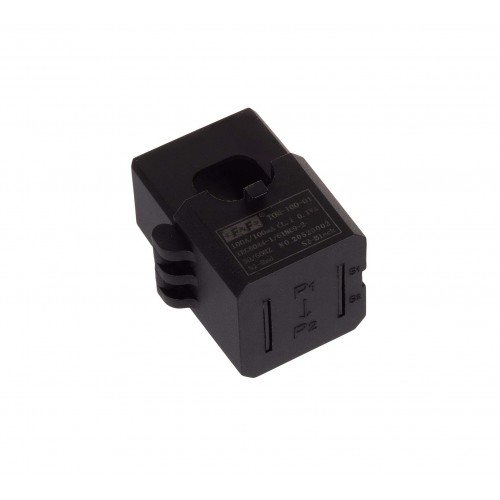

(TOM-100-5) Трансформатор струму роз'ємний 100/5, Ø 22, (кл1=1,5VA), FхF

(TOM-100-5) Трансформатор струму роз'ємний 100/5, Ø 22, (кл1=1,5VA), FхF

Трансформатори струму серії ТОМ – надійне рішення для вимірювання електричних параметрів

Трансформатори струму ТОМ призначені для точного та безпечного перетворення високих струмів у контрольовані значення, що відповідають діапазонам вимірювальних приладів. Ці компактні пристрої широко застосовуються в системах обліку електроенергії, захисту та автоматизації електромереж.

Ключові характеристики:

• Діапазон трансформації: від 100/5 А до 600/5 А
• Клас точності: 1
• Номінальна потужність: 1,5 VA

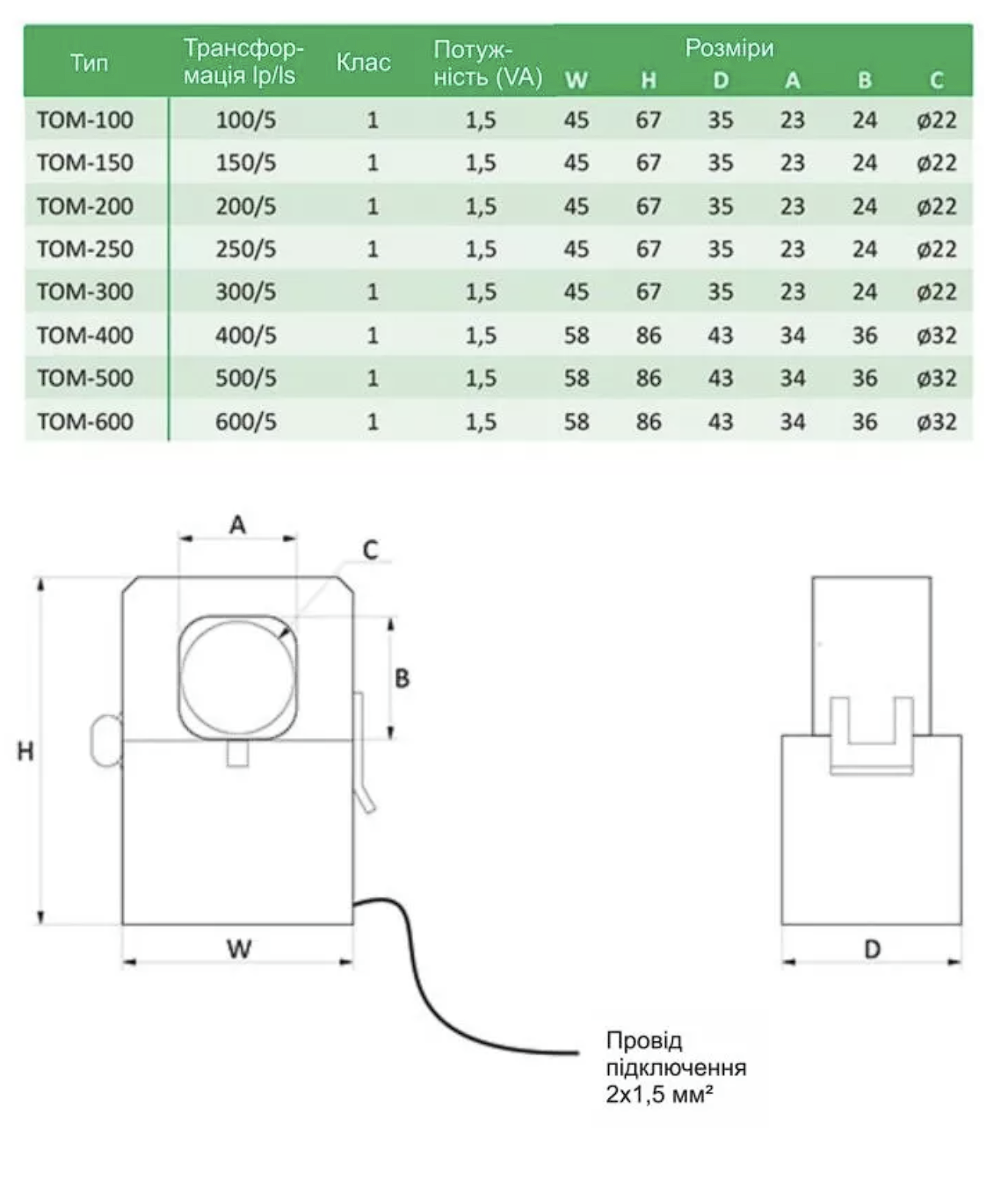

• Габарити (мм):
  • Моделі до 300/5 А: 45 × 67 × 35
  • Моделі від 400/5 А: 58 × 86 × 43
• Діаметр центрального отвору:
  • ТОМ-100 – ТОМ-300: Ø22 мм
  • ТОМ-400 – ТОМ-600: Ø32 мм
• Підключення: провід 2×1,5 мм²
• Рекомендоване заземлення: клема S2

Принцип роботи

Трансформатор струму ТОМ працює за принципом електромагнітної індукції:

• Провідник з вимірюваним струмом проходить через центральний отвір пристрою (P1/P2), виконуючи роль первинної обмотки.
• Вторинна обмотка підключається до вимірювального приладу через виходи S1 і S2.
• Трансформація струму відбувається за формулою I_P/I_S = N, де N – коефіцієнт трансформації.

Переваги трансформаторів ТОМ:

✅ Висока точність вимірювань – мінімальні похибки забезпечують надійний облік енергії.
✅ Компактний дизайн – зручний для монтажу в розподільних щитах.
✅ Надійність і безпека – захищає вимірювальні прилади від перевантажень.
✅ Простота встановлення – швидке підключення без складних налаштувань.

Застосування:

✔ Системи комерційного та промислового обліку електроенергії
✔ Електрощити розподільних підстанцій
✔ Автоматизація енергосистем
✔ Обладнання для захисту від перевантажень та коротких замикань

Важливо!

• Підключення вторинного кола рекомендується виконувати проводом не менше 2,5 мм².
• Заборонено розривати вторинне коло під час роботи трансформатора – це може призвести до пошкодження пристрою або ураження електричним струмом.

Трансформатори струму ТОМ – це надійний вибір для точних вимірювань та ефективного контролю енергоспоживання!
