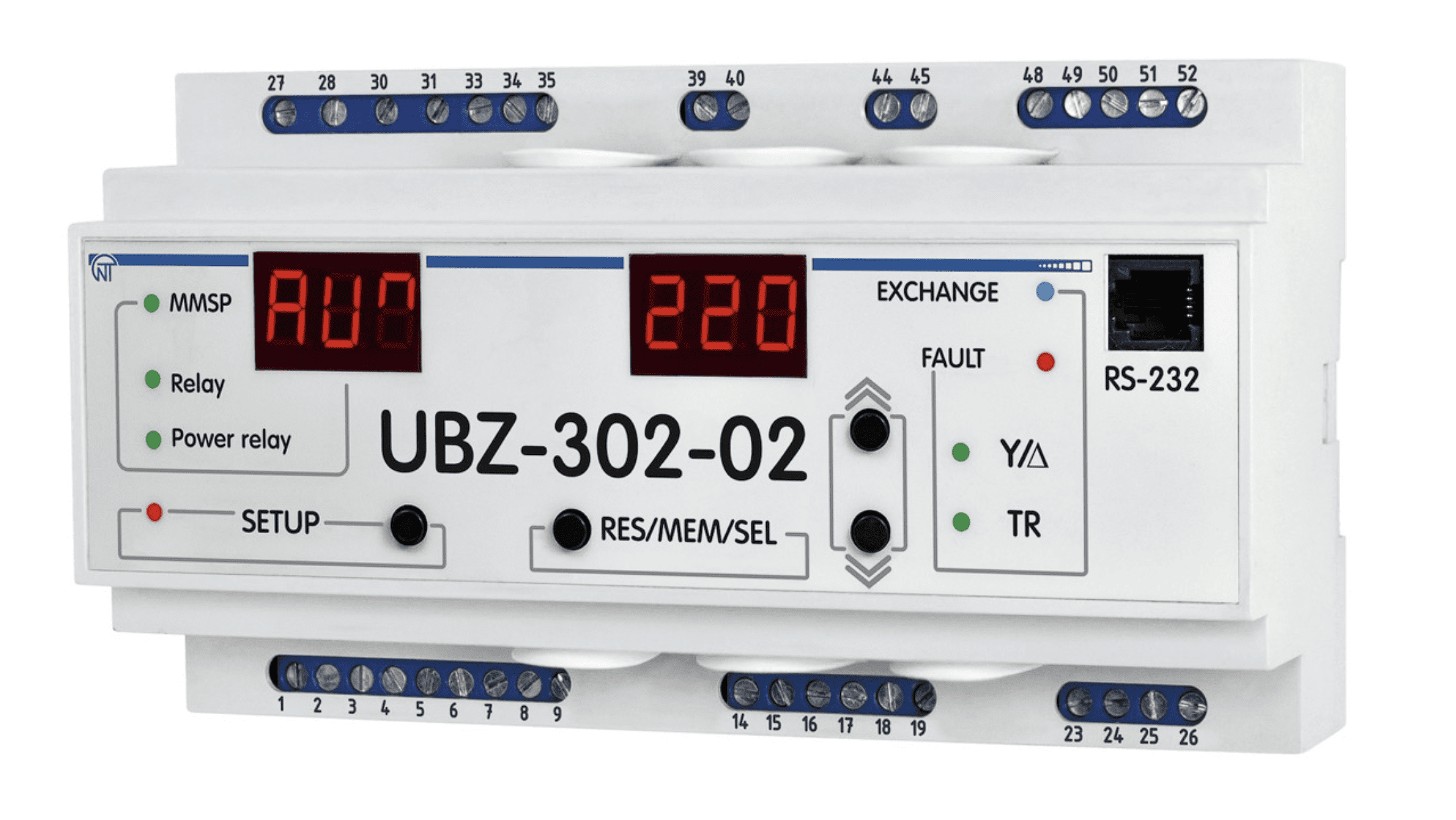

(UBZ-302-02) Блок захисту слабопотужних електродвигунів UBZ-302-02, Modbus, Новатек-Електро

(UBZ-302-02) Блок захисту слабопотужних електродвигунів UBZ-302-02, Modbus, Новатек-Електро

Код: УБЗ-302-02

Універсальний блок захисту електродвигунів UBZ-302-02 (далі за текстом УБЗ, виріб) призначений для постійного контролю параметрів мережевої напруги, діючих значень фазних/лінійних струмів трифазного електрообладнання 380 В, 50 Гц та перевірки значення опору ізоляції електродвигунів.

Характеристики:

• Напруга: 380 V AC

УБЗ забезпечує захист асинхронних електродвигунів, потужністю від 0,25 кВт до 3,3 кВт при використанні вбудованих трансформаторів і до 315 кВт при використанні зовнішніх струмових трансформаторів, у тому числі й у мережах з ізольованою нейтраллю.

УБЗ забезпечує захист електродвигунів при:

- неякісній мережевій напрузі (недопустимі стрибки напруги, обрив фаз, порушення чергування та злипання фаз, перекіс лінійних напруг)

 - механічних перевантаженнях (симетричне перевантаження за фазними/лінійними струмами)

 - перевищенні порога струму зворотної послідовності

 - несиметрії фазних струмів без перевантаження, пов'язаних з порушенням ізоляції всередині двигуна та/або підвідного кабелю (порівняння коефіцієнта несиметрії струму за зворотною послідовністю з коефіцієнтом несиметрії напруги за зворотною послідовністю);

- зникненні моменту на валу електродвигуна («сухий хід»- для насосів

 –захист за мінімальним пусковим та/або робочим струмом;

- затяжному пуску двигуна або блокуванні ротора;

- неприпустимо низькому рівні ізоляції між статором і корпусом двигуна (перевірка перед вмиканням);

- замиканні на «землю»обмотки статора під час роботи

–захист за струмами витоку на «землю»;

- тепловому перевантаженні двигуна;

- перегріві обмоток (визначається температура обмоток при використанні вбудованих у двигун температурних датчиків або температура корпусу при використанні зовнішніх температурних датчиків).

За кожним типом захисту можлива заборона та дозвіл автоматичного повторного включення (далі за текстом АПВ) навантаження

 УБЗ забезпечує захист електрообладнання шляхом керування котушкою магнітного пускача (контактора).

УБЗ визначає наявність струмів двигуна при відключеному реле навантаження (при відключеному реле навантаження та функціональному реле в режимі зірка-трикутник). У цьому випадку УБЗ індикує аварію зовнішнього магнітного пускача (надалі МП), що вмикає двигун, доти, доки УБЗ не буде вимкнено або відключено контроль струмів двигуна при відключеному реле навантаження.

УБЗ забезпечує керування електродвигунами:

- за аналоговими входами "0-20 мА"та "0-10 В";

- за каналами дистанційного керування (інтерфейси RS-232 і RS-485);

- кнопками на лицьовій панелі УБЗ.

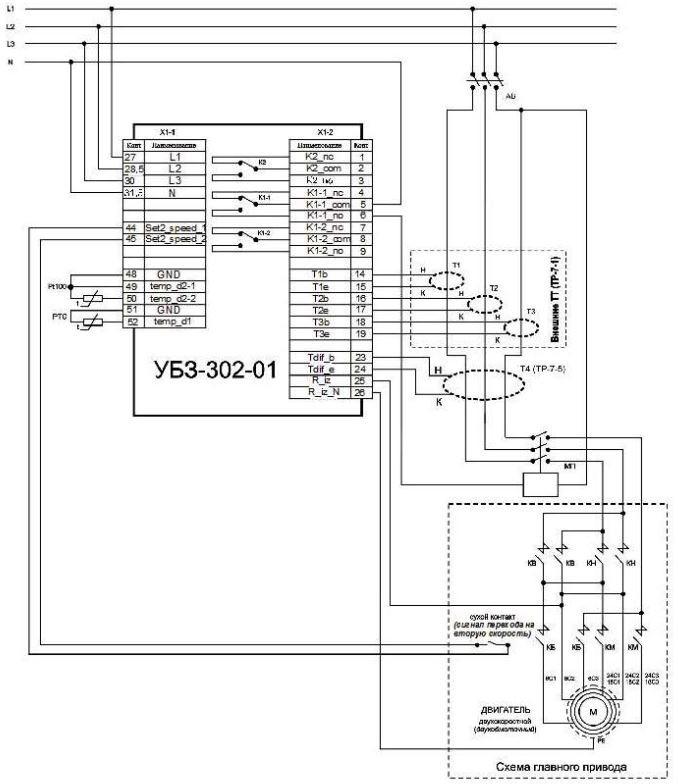

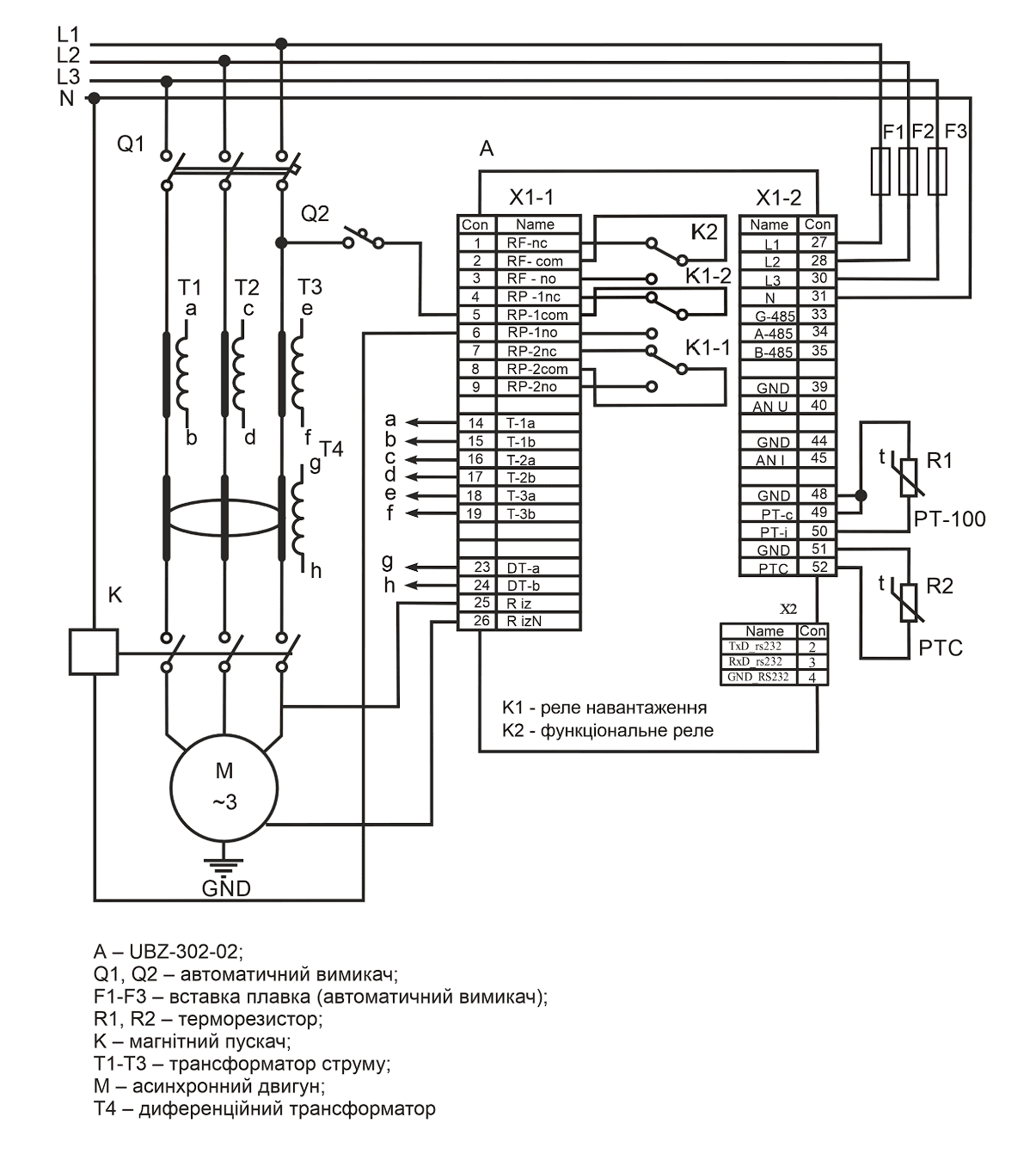

Схема підключення:
