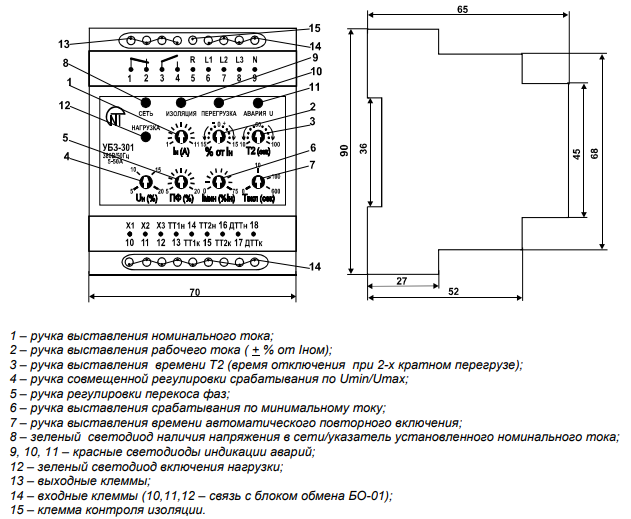

Універсальний блок захисту електродвигунів UBZ-301 (далі за текстом блок) призначений для постійного контролю параметрів мережевої напруги та діючих значень фазних/лінійних струмів трифазного електроустаткування 380 В/50 Гц, насамперед асинхронних електродвигунів (ЕД), потужністю від 2,5 кВт до 315 кВт, у тому числі і в мережах із ізольованою нейтраллю.

Випускаються три модифікації приладу за номіналами струму:
UBZ-301 5-50A;
UBZ- 301 10-100A;
UBZ-301 63-630A.
Здійснює повний та ефективний захист електроустаткування відключенням від мережі та/або блокуванням його пуску в наступних випадках:неякісній мережній напрузі (неприпустимі стрибки напруги, обрив фаз, порушення чергування та злипання фаз, перекіс фазних/лінійних напруг);
механічних навантаженнях (симетричне перевантаження по фазних/лінійних струмах)—захист від перевантаження із залежною витримкою часу;
несиметричних перевантажень по фазних/лінійних струмах, пов'язаних з пошкодженнями всередині двигуна—захист від перекосів фазних струмів з подальшою забороною АПВ;асиметрії фазних струмів без перевантаження, пов'язаних з порушенням ізоляції всередині двигуна та/або підвідного кабелю;зникнення моменту на валу ЕД («сухий хід»—насосів)—захист за мінімальним пусковим та/або робочим струмом;
при неприпустимо низькому рівні ізоляції на корпус—перевірка перед включенням з блокуванням пуску при поганій ізоляції;
замиканні на землю»обмотки статора під час роботи—захист по струмах витоку на землю. Блок блокує захист електрообладнання шляхом управління котушкою магнітного пускача (контактора). ЕД, використовуючи стандартну шкалу номінальних струмів;установку робочого струму ЕД, відмінного від стандартних значень з урахуванням тривало допустимого навантаження;спрацьовування по перевантаженню із залежною витримкою часу. Струменево-часова характеристика наведена на рис. 2. Ця характеристика побудована умовно для холодного двигуна. У процесі вирішується диференціальне рівняння теплового балансу ЭД. Такий підхід дозволяє враховувати попередній стан ЕД і достовірно приймати рішення про наявність теплового навантаження. Цей метод дозволяє також врахувати нагрівання ЕД при пусках і обмежити (за бажанням замовника) їх число в одиницю часу;можливість зрушувати струмо-часову характеристику як по осі струмів (пот. (пот. № 3—час спрацьовування при 2-х кратному перевантаженні);
виставлення порогів спрацьовування за мінімальною/максимальною напругою, перекосом лінійних напруг і фазних струмів, а також часу автоматичного повторного включення на розсуд замовника самостійно;
індикацію виду аварії, наявності мережевої напруги, струмового діапазону, на який налаштований блок та включення навантаження;через блок обміну БО-01 дозволяє здійснювати обмін і передачу інформації за протоколом RS-485 (БО-01 поставляється на замовлення).

Схема підключення:
