(TK30N1505203-O) Трансформатор струму віконного типу 150/5A, (кл.0,5=2,5VА), 31х11 мм, ONKA Elektrik

(TK30N1505203-O) Трансформатор струму віконного типу 150/5A, (кл.0,5=2,5VА), 31х11 мм, ONKA Elektrik

ONKA Elektrik TK30N1505203-O— трансформатор Струма віконного типу з коефіцієнтом трансформації 150/5 А, який застосовується для технічного та комерційного обліку електроенергії в розподільчих щитах. Клас точності 0,5 (2,5 ВА).

Технічні переваги та конструктивні особливості TK30N1505203-O

• Коефіцієнт трансформації 150/5 А:номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 0,5 (2,5 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.

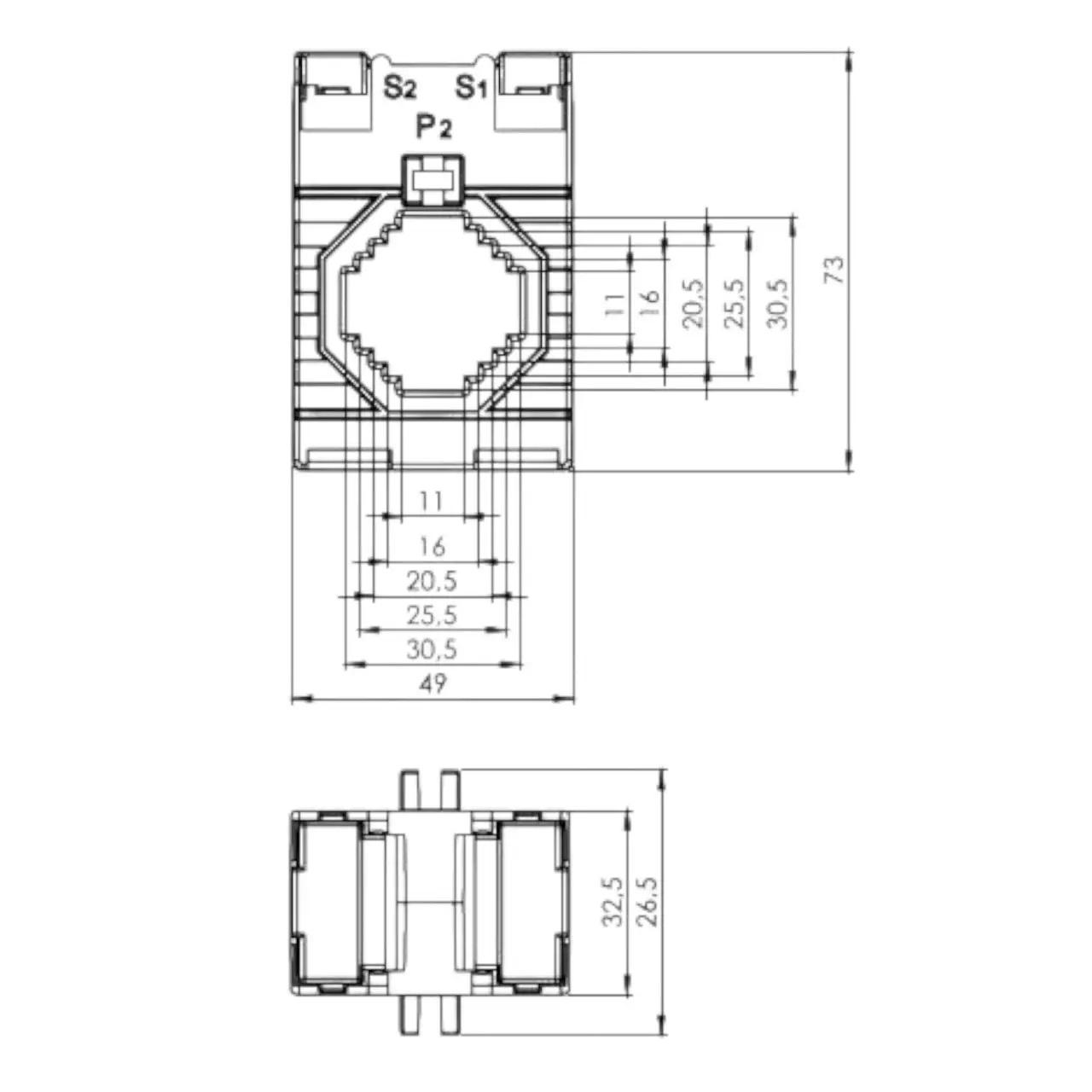

• Типорозмір 31x11:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Максимальна напруга мережі 0,72 кВ, випробувальна напруга 3 кВ (1 хвилина):забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+85 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна стійкість Ith = 60 In, динамічна стійкість Id = 1 In:зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель TK30N1505203-O не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Відповідність стандартам IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2 підтверджує метрологічну надійність

Галузь застосування та монтаж

Трансформатор TK30N1505203-O встановлюється на кабель або шину, пропущену через вікно сердечника, без розриву силового ланцюга. Пристрій застосовується у таких задачах:

• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
