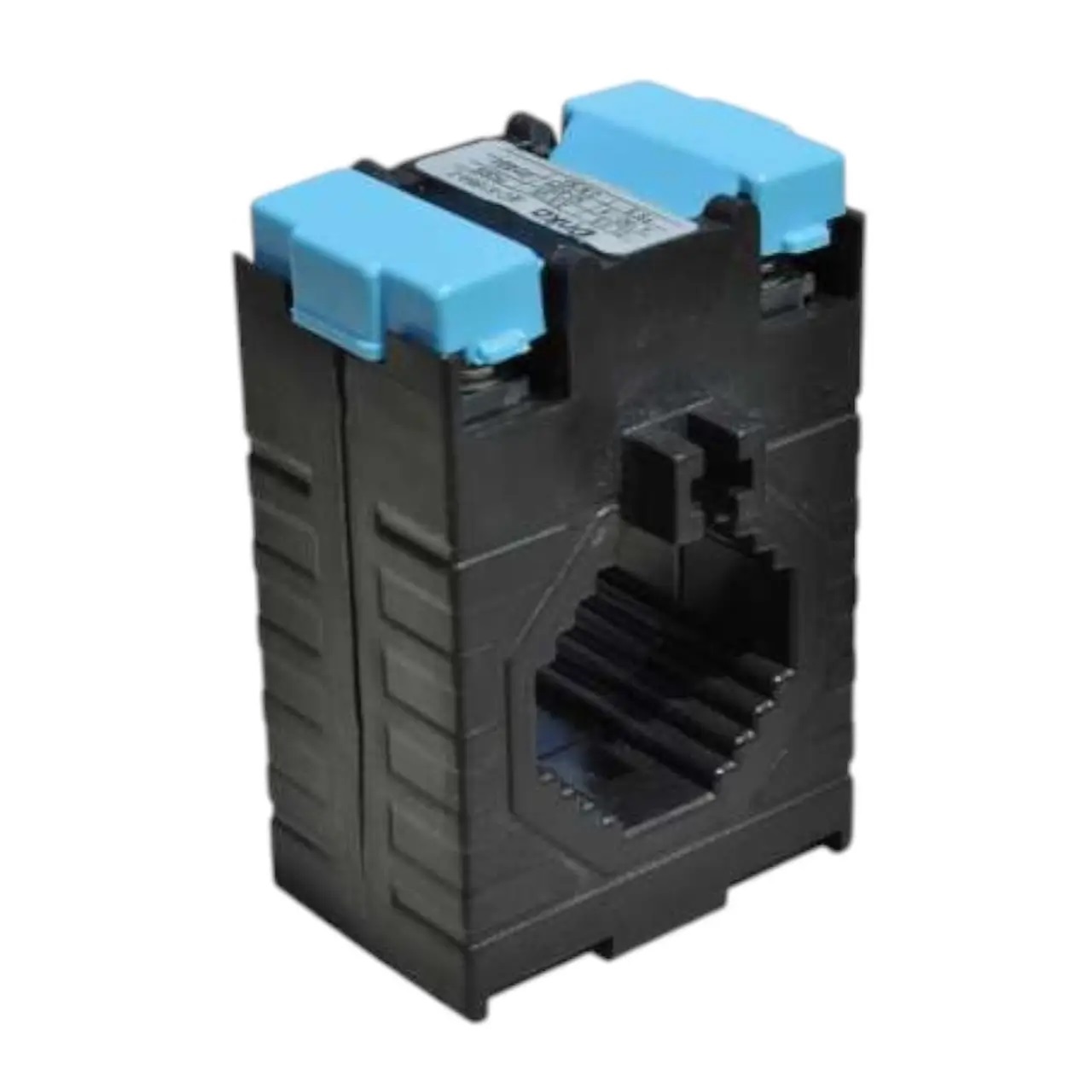

(TK30N1005102-O) Трансформатор струму віконного типу 100/5A, (кл.1=1,5VА), 31х11 мм, ONKA Elektrik

(TK30N1005102-O) Трансформатор струму віконного типу 100/5A, (кл.1=1,5VА), 31х11 мм, ONKA Elektrik

Трансформатор Струма віконного типу ONKA Elektrik TK30N1005102-O з коефіцієнтом трансформації 100/5 А призначений для технічного обліку електроенергії та підключення щитових вимірювальних приладів. Клас точності 1 (1,5 ВА). Виконання - віконний (прохідний).

Технічні переваги та конструктивні особливості TK30N1005102-O

• Коефіцієнт трансформації 100/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 1 (1,5 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.
• Типорозмір 31x11: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Максимальна напруга мережі 0,72 кВ, випробувальна напруга 3 кВ (1 хвилина): забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+85 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна стійкість Ith = 60 In, динамічна стійкість Id = 1 In: зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Корпус TK30N1005102-O розрахований на тривалу експлуатацію без втрати метрологічних характеристик у діапазоні -25...+85 °C. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор TK30N1005102-O встановлюється на кабель або шину, пропущену через вікно сердечника, без розриву силового ланцюга. Пристрій застосовується у таких задачах:

• Релейний захист та автоматика при підключенні до пристроїв контролю Струма.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
