(TAC040100X01) Трансформатор струму TAC040 під шину 40х10, 100/1А (1=1,5VA), Frer

(TAC040100X01) Трансформатор струму TAC040 під шину 40х10, 100/1А (1=1,5VA), Frer

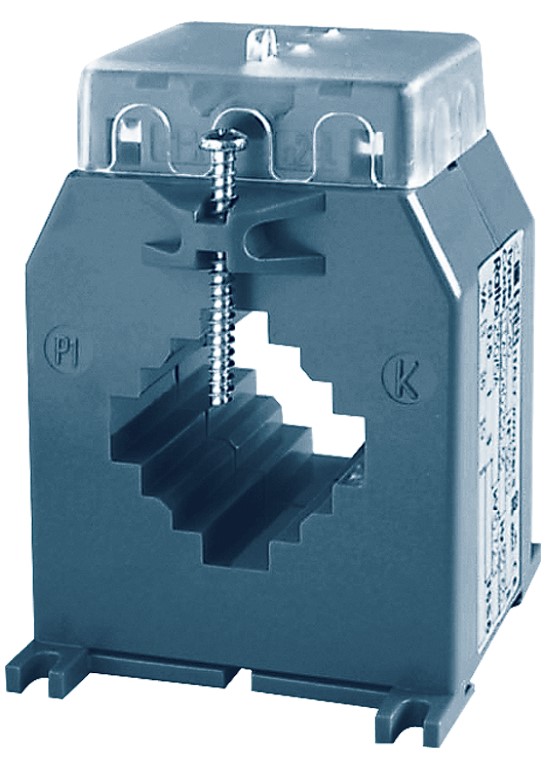

Frer TAC040 TAC040100X01- Вимірювальний трансформатор Струма з коефіцієнтом трансформації 100/1 А, застосовуваний для технічного обліку електроенергії та підключення щитових вимірювальних приладів. Клас точності 1. Виконання – прохідний.

Технічні переваги та конструктивні особливості TAC040100X01

• Коефіцієнт трансформації 100/1 А:номінальний вторинний Струм 1 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 1:гарантує нормовану похибку виміру в межах, встановлених виробником.

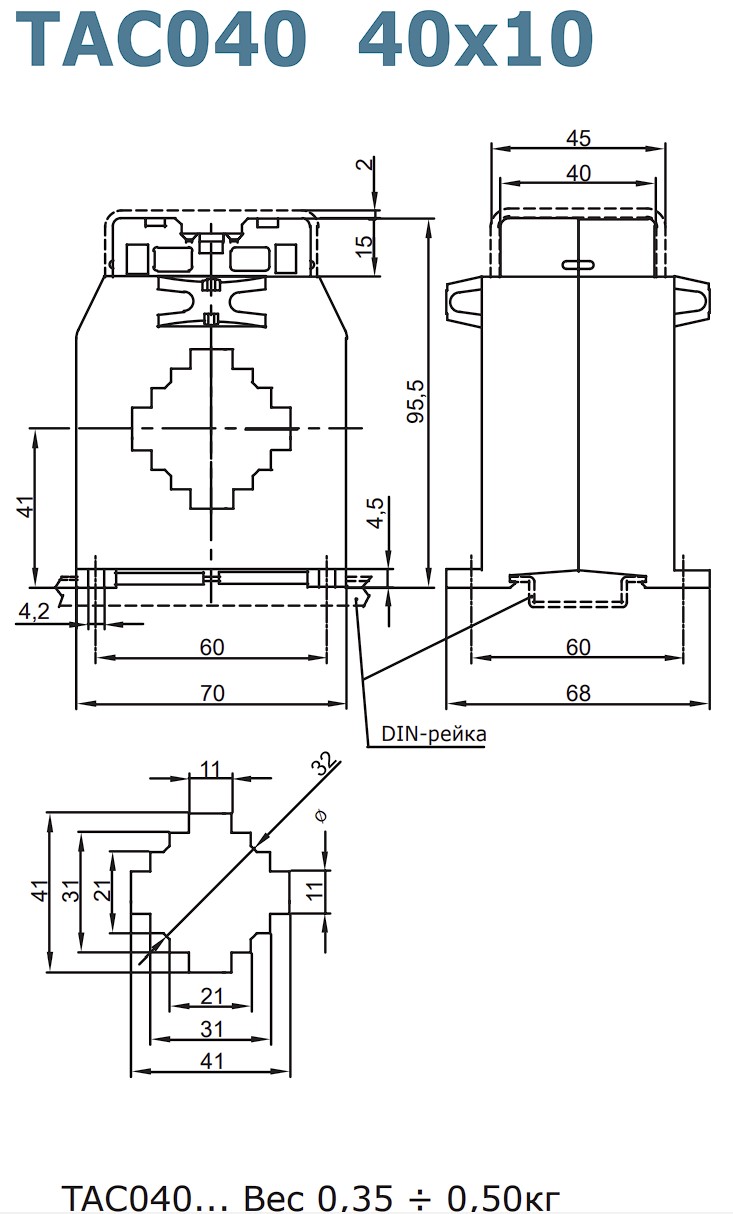

• Розмір 41 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Номінальна ізоляція 0.72 кВ, випробувальна напруга 3 кВ × 150 Гц:клас ізоляції E забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+50 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна Струм стійкість 60 In, динамічна стійкість 2.5 x Ith:зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Корпус TAC040100X01 розрахований на тривалу експлуатацію без втрати метрологічних характеристик (зберігання –40...+80 °C). При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Компактна конструкція TAC040100X01 дозволяє закріпити його на монтажну панель або на DIN-рейку. Пристрій застосовується у таких задачах:

• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
• Щитах обліку промислових та комерційних об'єктів.
