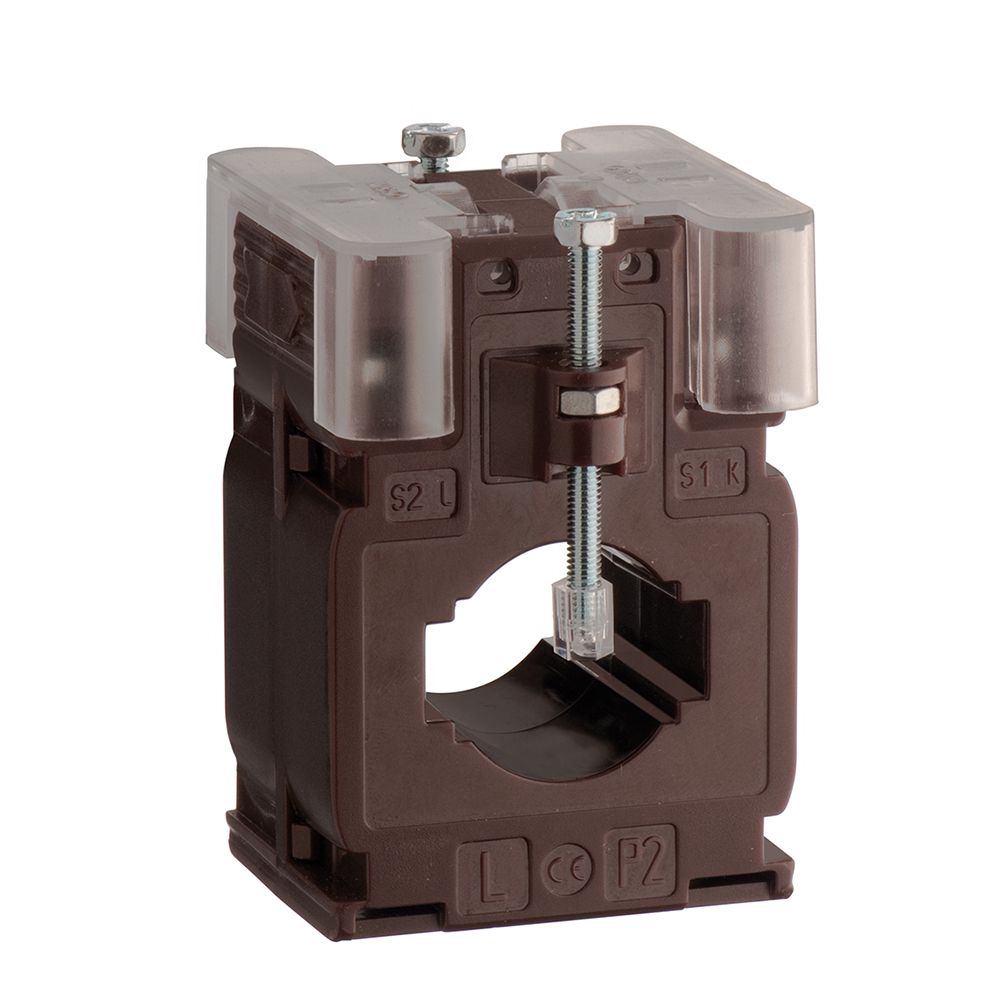

(TA32710C100) Трансформатор струму TA327 32,5x10,5 (d=27мм.) 100/1А (кл.0,5=2 ВА), IME

(TA32710C100) Трансформатор струму TA327 32,5x10,5 (d=27мм.) 100/1А (кл.0,5=2 ВА), IME

МодельTA32710C100 серії IME TA327забезпечує трансформацію первинного Струма у співвідношенні 100/1 А та використовується для технічного та комерційного обліку електроенергії у розподільчих мережах. Прилад належить до класу точності 0,5 (2 ВА).

Технічні переваги та конструктивні особливості TA32710C100

• Коефіцієнт трансформації 100/1 А:номінальний вторинний Струм 1 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5 (2 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна 32.5×10.5 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ:забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Компактний самозагасаючий корпус:із важкогорючого пластику, розрахований на монтаж у щитах та шафаах обліку з обмеженим простором.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель TA32710C100 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Самозагасаючий корпус та розраховане на тривалу експлуатацію виконання забезпечують стабільність класу точності протягом усього терміну служби.

Галузь застосування та монтаж

Трансформатор TA32710C100 встановлюється безпосередньо на шину або ізольований провідник і не потребує окремого кріплення. Пристрій застосовується у таких задачах:

• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
