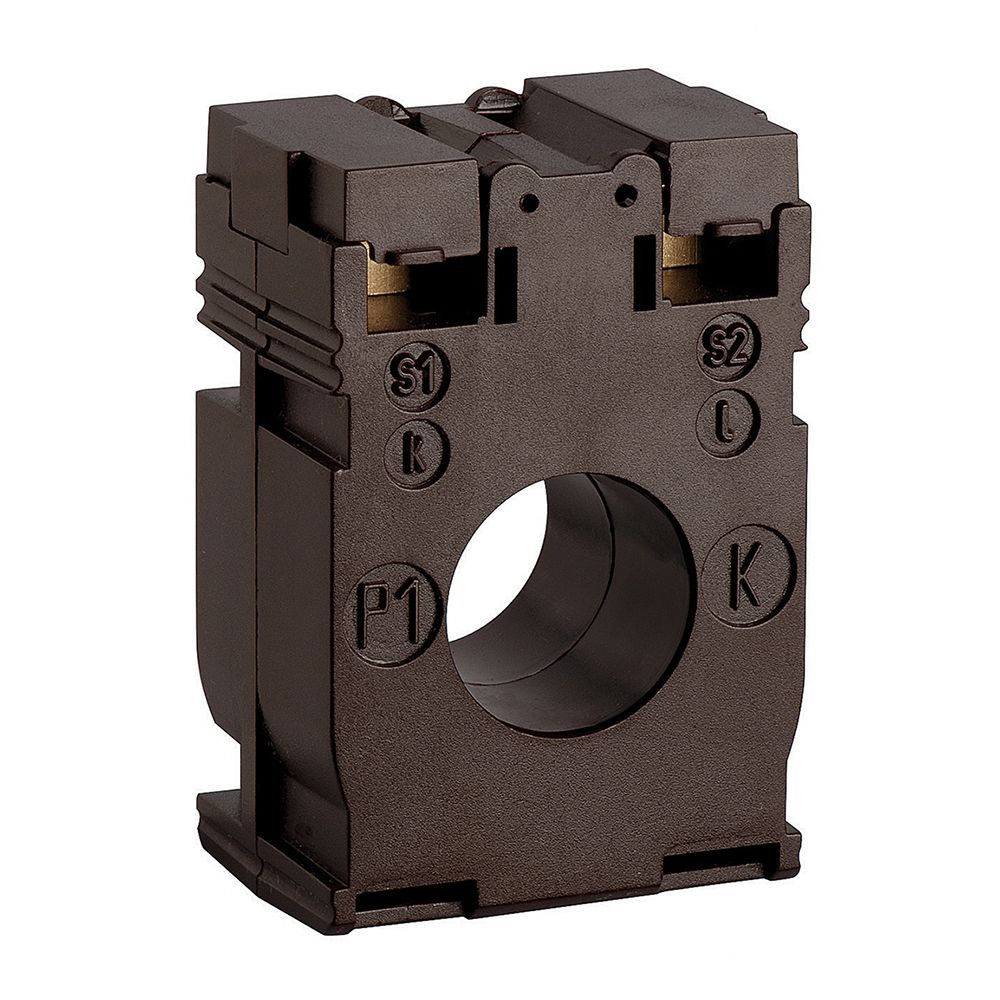

(TABB10C100) Трансформатор струму TAIBB 100/1А d=21 мм. (Кл.0,5 = 1,5 ВА), IME

(TABB10C100) Трансформатор струму TAIBB 100/1А d=21 мм. (Кл.0,5 = 1,5 ВА), IME

Модель TABB10C100 серії IME TABB забезпечує трансформацію первинного Струма у співвідношенні 100/1 А та використовується для технічного та комерційного обліку електроенергії у розподільчих мережах. Прилад належить до класу точності 0,5 (1,5 ВА).

Технічні переваги та конструктивні особливості TABB10C100

• Коефіцієнт трансформації 100/1 А: номінальний вторинний Струм 1 А забезпечує сумісність зі стандартними вимірювальними приладами та лічильниками.
• Клас точності 0,5 (1,5 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір вікна Ø21 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу без додаткових перехідників.
• Випробувальна напруга ізоляції 0.72 кВ: забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+55 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Самозагасаючий корпус: виготовлений із важкогорючого матеріалу, стійкого до займання при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель TABB10C100 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Самозагасаючий корпус та розраховане на тривалу експлуатацію виконання забезпечують стабільність класу точності протягом усього терміну служби.

Галузь застосування та монтаж

Компактні розміри TABB10C100 дозволяють розмістити його у стандартному щиті обліку спільно з іншими вимірювальними приладами. Пристрій застосовується у таких задачах:

• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
• Трансформаторні підстанції та вступно-розподільні пристрої.
