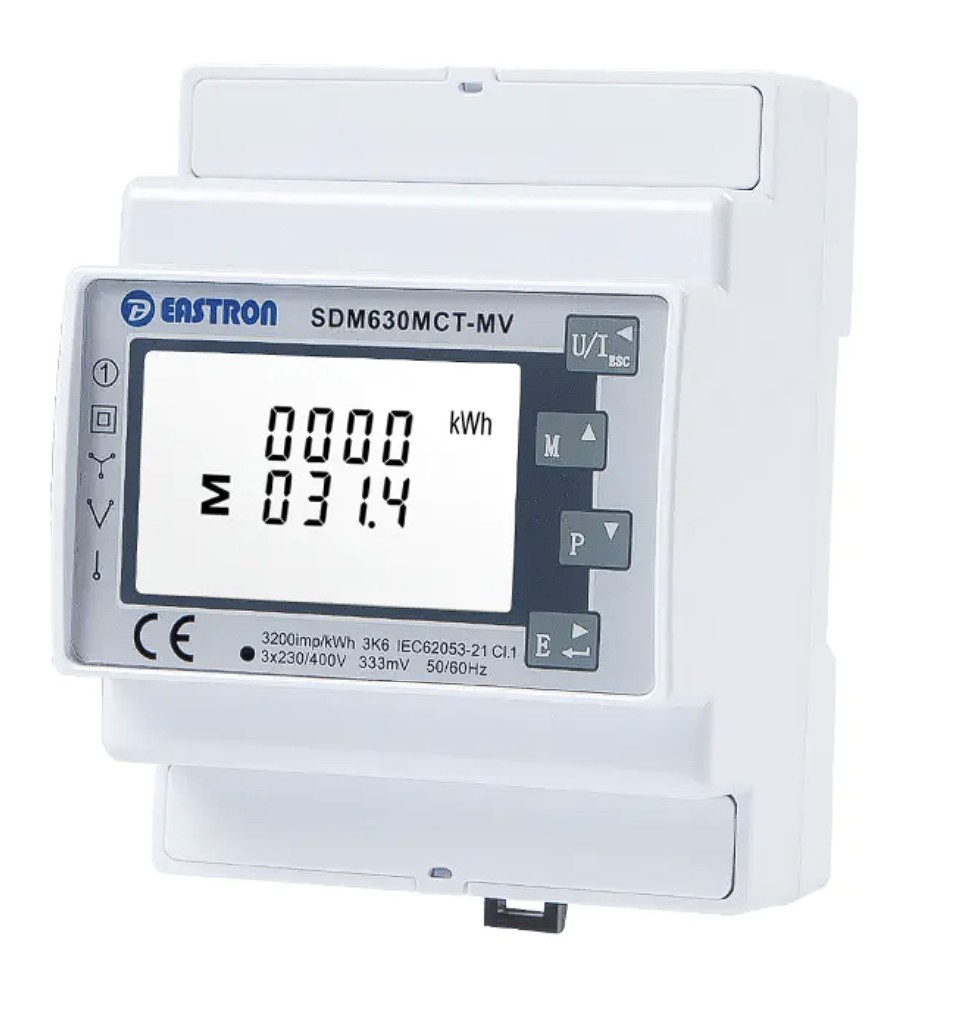

(SDM630MCT-MV) Аналізатор мережі з RS485 Вх.0.333mV на Din (Кл. 1,0) 2 імпульсних виходу RS485 Modbus, Eastron Electronic

(SDM630MCT-MV) Аналізатор мережі з RS485 Вх.0.333mV на Din (Кл. 1,0) 2 імпульсних виходу RS485 Modbus, Eastron Electronic

Код: SDM630MCT-MV

Серія SDM630MCT - це трифазний багатофункціональний лічильник на DIN-рейку. Він може вимірювати та відображати характеристики 1p2w, 3p3w та 3p4w, включаючи напругу, струм, потужність, активну та реактивну енергію, що імпортується або експортується. Енергія вимірюється в кВтг, кВар. Максимальний струм споживання може бути виміряний протягом заданих періодів до 60 хвилин. Для вимірювання енергії пристрою потрібні входи напруги та струму на додаток до джерела живлення, необхідного для живлення лічильника. Необхідні входи струму підключаються через трансформатори струму. Цей вимірювач може бути налаштований для роботи з широким діапазоном ТТ, що дає пристрою широкий діапазон роботи. Вбудований інтерфейс забезпечує імпульсні та RS485 Modbus RTU/Mbus виходи. І конфігурація захищена паролем.

Особливості:

SDM630MCT Modbus (імпульсний та Modbus RTU вихід)

SDM630MCT MBus (імпульсний та MBus вихід)

SDM630MCT 2T (імпульсний та Modbus RTU, мульти-тарифний)

SDM630MCT MV (імпульсний та Modbus RTU вихід, мілівольт)

SDM630MCT Pulse (тільки імпульсний вихід)

MID затверджений

Заходи кВтг Кварх, КВт, Квар, КВА, П,

F, PF, Hz, DMD, V, A і т.д.

Двонаправлений вимір IMP &EXP

На Din-рейку

1A/5A/333mV CT з'єднання

Точність класу 1.0

Опція подвійного тарифу з (SDM630MCT- 2T).

У назві SDM630MCT MV мітка MV (мілівольт) вказує на те, що цей лічильник має аналоговий вихід у мілівольтах. Це означає, що пристрій може передавати виміряні значення (наприклад, струм, напругу, потужність) у вигляді низьковольтного аналогового сигналу (зазвичай 0-333 мВ), який може використовуватися для підключення до зовнішніх систем моніторингу або контролю.

Такі мілівольтові виходи часто використовуються в поєднанні з трансформаторами струму 0-333 мВ, які дозволяють лічильнику точно вимірювати струм без прямого підключення до високої напруги. Це корисно для безпечного моніторингу електричних параметрів у системах високої потужності.
