(48250402) Аналізатор мережі DIRIS A-20 *Вх. 1/5A, 110…400 V AC / 120…350 V DC, 96 х 96, Socomec

(48250402) Аналізатор мережі DIRIS A-20 *Вх. 1/5A, 110…400 V AC / 120…350 V DC, 96 х 96, Socomec

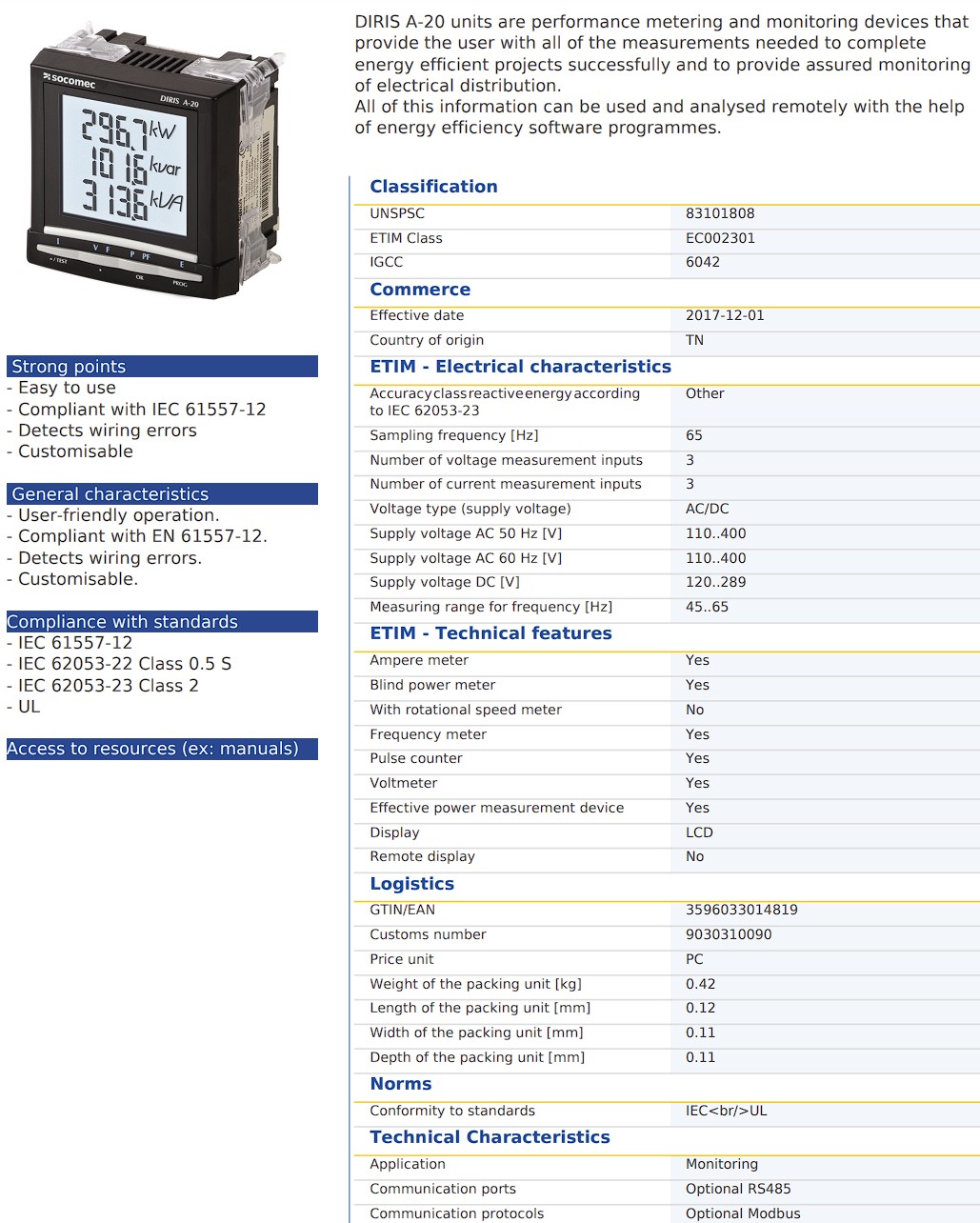

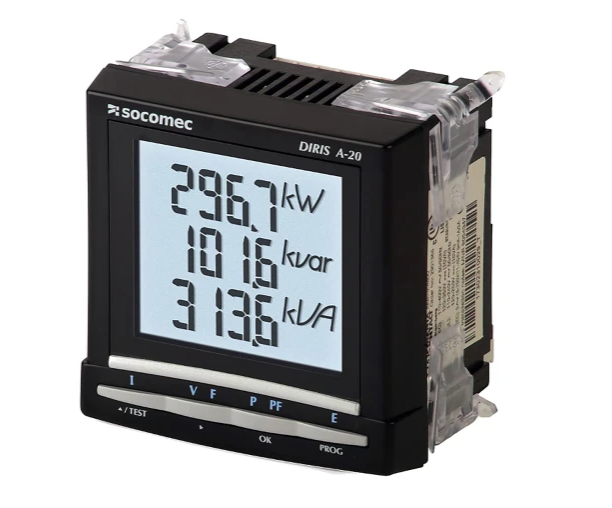

Аналізатор мережі Socomec DIRIS A-20 — базова модель лінійки багатофункціональних приладів обліку та моніторингу параметрів електричної мережі формату 96 х 96 мм. Прилад вимірює напругу, струм та основні показники якості електроенергії на вводах розподільчих щитів, ГРЩ та ВРУ, забезпечуючи надійний контроль трифазного електропостачання через вимірювальні трансформатори струму 1/5 А.

Технічні переваги та конструктивні особливості DIRIS A-20

• Вимірювальні входи 1/5 А з широким діапазоном живлячої напруги 110…400 В AC / 120…350 В DC — прилад працює як в мережах змінного, так і постійного струму;
• Компактний корпус 96 х 96 мм для щитового монтажу впритул на двері шафи керування;
• Опційний порт RS485 з протоколом Modbus RTU для інтеграції в систему диспетчеризації (SCADA/BMS);
• Можливість встановлення до двох додаткових плагін-модулів (зв'язок, дискретні та аналогові входи/виходи) для розширення функціоналу без заміни приладу;
• Цифровий РК-дисплей для локального відображення вимірюваних величин у реальному часі.

Комплексна система захисту обладнання

DIRIS A-20 розрахований на роботу зі струмовими трансформаторами і не створює небезпечної вторинної напруги при обриві кола струму. Прилад стійкий до коливань та провалів живлячої напруги в заявленому діапазоні, а гальванічна розв'язка вимірювальних кіл захищає електроніку аналізатора та підключене обладнання диспетчеризації від перенапруг та завад з боку силової мережі.

Галузі застосування та особливості монтажу

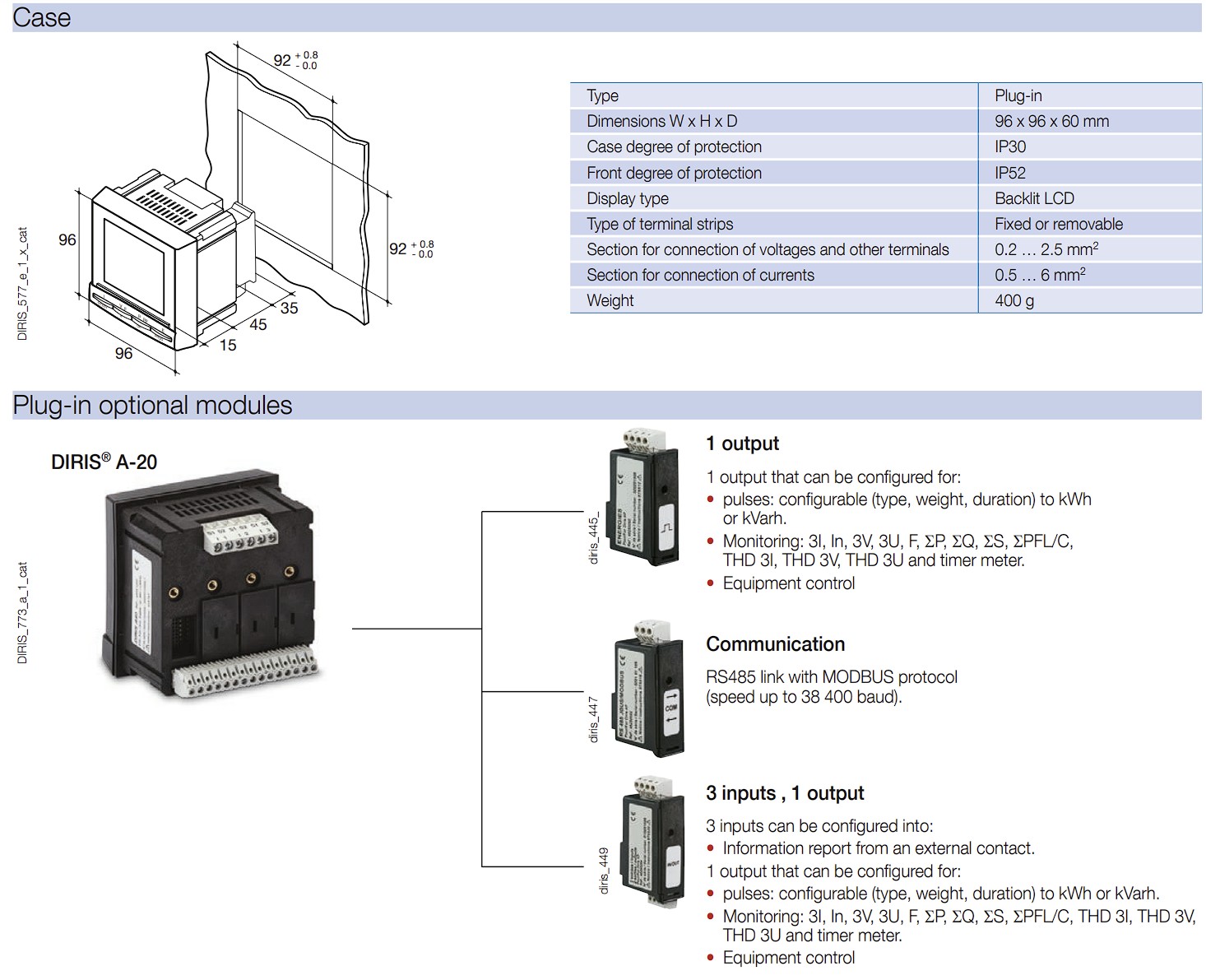

Аналізатор встановлюється на передню панель розподільчого щита (монтаж впритул, виріз 92 х 92 мм) і підключається через трансформатори струму 1/5 А. Завдяки віддаленому знімання даних по RS485 Modbus прилад зручно використовувати там, де важливий облік енергоспоживання без постійної присутності персоналу біля щита:

• вступні та розподільчі щити ГРЩ/ВРУ промислових підприємств;
• системи диспетчеризації та обліку енергоспоживання (енергоменеджмент);
• щити автоматики насосних станцій, вентиляційних установок та компресорного обладнання;
• об'єкти комерційної та житлової нерухомості з централізованим обліком електроенергії.
