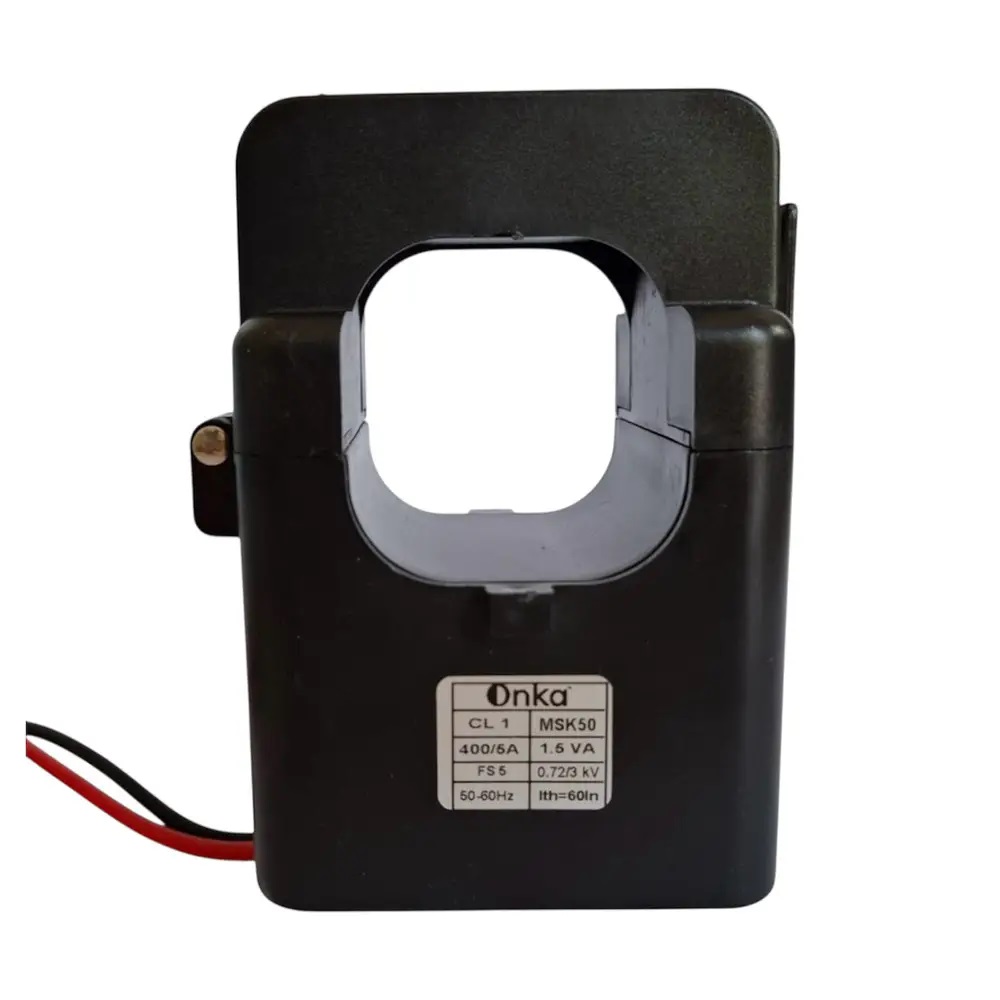

(MSK504005102) Трансформатор струму з роз'ємним осердям 400/5A, Ø 50 (кл.1=1,5VA), ONKA Elektrik

(MSK504005102) Трансформатор струму з роз'ємним осердям 400/5A, Ø 50 (кл.1=1,5VA), ONKA Elektrik

ONKA Elektrik MSK504005102— трансформатор Струма з роз'ємним (розкривним) осердям з коефіцієнтом трансформації 400/5 А, що застосовується для технічного обліку електроенергії та підключення щитових вимірювальних приладів. Клас точності 1 (1,5 ВА).

Технічні переваги та конструктивні особливості MSK504005102

• Коефіцієнт трансформації 400/5 А:номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 1 (1,5 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.
• Типорозмір Ø 50:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Максимальна напруга мережі 0,72 кВ, випробувальна напруга 3 кВ (1 хвилина):забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+85 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна стійкість Ith = 60 In, динамічна стійкість Id = 1 In:зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Корпус MSK504005102 розрахований на тривалу експлуатацію без втрати метрологічних характеристик у діапазоні -25...+85 °C. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор MSK504005102 одягається на провідник без його відключення та розбирання щита без необхідності розриву силового ланцюга. Пристрій застосовується у таких задачах:

• Системах диспетчеризації та моніторингу енергоспоживання.
• Щитах обліку промислових та комерційних об'єктів.
• Релейний захист та автоматика при підключенні до пристроїв контролю Струма.
