(SCT-T36 400/5) Мінітрансформатор струму з роз'ємним осердям d-36mm. 400/5А (кл.=1), Novatek

(SCT-T36 400/5) Мінітрансформатор струму з роз'ємним осердям d-36mm. 400/5А (кл.=1), Novatek

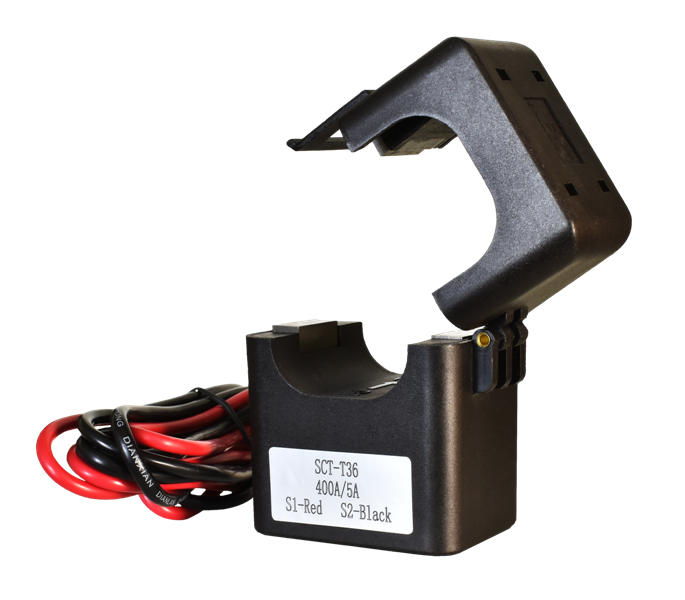

Novatek SСT-T36 400/5 - роз'ємний трансформатор Струма з коефіцієнтом трансформації 400/5 А, що встановлюється на провідник діаметром до 36 мм без відключення навантаження.

Технічні переваги та конструктивні особливості SСT-T36 400/5

• Коефіцієнт трансформації 400/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Роз'ємний (розкривний) сердечник Ø36 мм: дозволяє встановити трансформатор на змонтований провідник без розриву силового ланцюга.
• Точність 1% у всьому робочому діапазоні (5-120% In): забезпечує нормовану похибку вимірювання в заявленому діапазоні Струма.
• Ізоляція 600 В AC, максимальна напруга 2000 В AC на ізольованому провіднику: забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -15...+55 °C (зберігання -45...+60 °C): зберігає метрологічні характеристики при експлуатації в приміщенні та в щитах без активного охолодження.
• Ступінь захисту IP20: захищає від випадкового контакту з ведучими частинами при монтажі в закритому щиті.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель SСT-T36 400/5 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Відповідність стандартам DSTU EN 60947-1:2017, DSTU EN 55011:2017 та виробництво за ISO 9001:2015 підтверджують надійність пристрої.

Галузь застосування та монтаж

Трансформатор SСT-T36 400/5 одягається на провідник без його відключення та розбирання щита. Пристрій застосовується у таких задачах:

• Пристрої контролю Струма без відключення устаткування, що обслуговується.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
