(MAT1653K0X42) Трансформатор струму з виходом 4-20мА, 3000А, під шину 135х127, Frer

(MAT1653K0X42) Трансформатор струму з виходом 4-20мА, 3000А, під шину 135х127, Frer

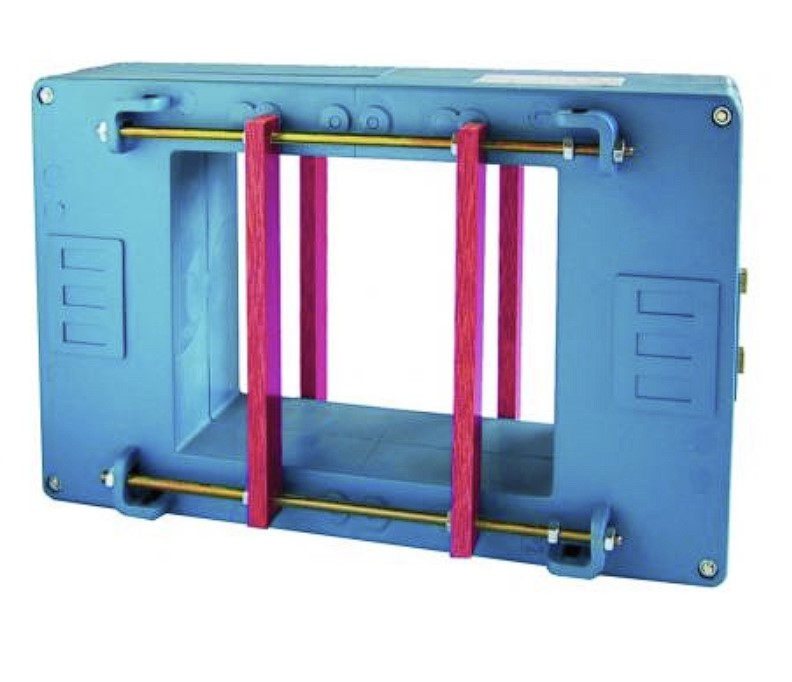

Вимірювальний трансформатор СтрумаFrer MAT MAT1653K0X42з коефіцієнтом трансформаціїзгідно з маркуваннямпризначений для технічного обліку електроенергії та підключення щитових вимірювальних приладів. Клас точності 1. Виконання – прохідний.

Технічні переваги та конструктивні особливості MAT1653K0X42

• Клас точності 1:гарантує нормовану похибку виміру в межах, встановлених виробником.

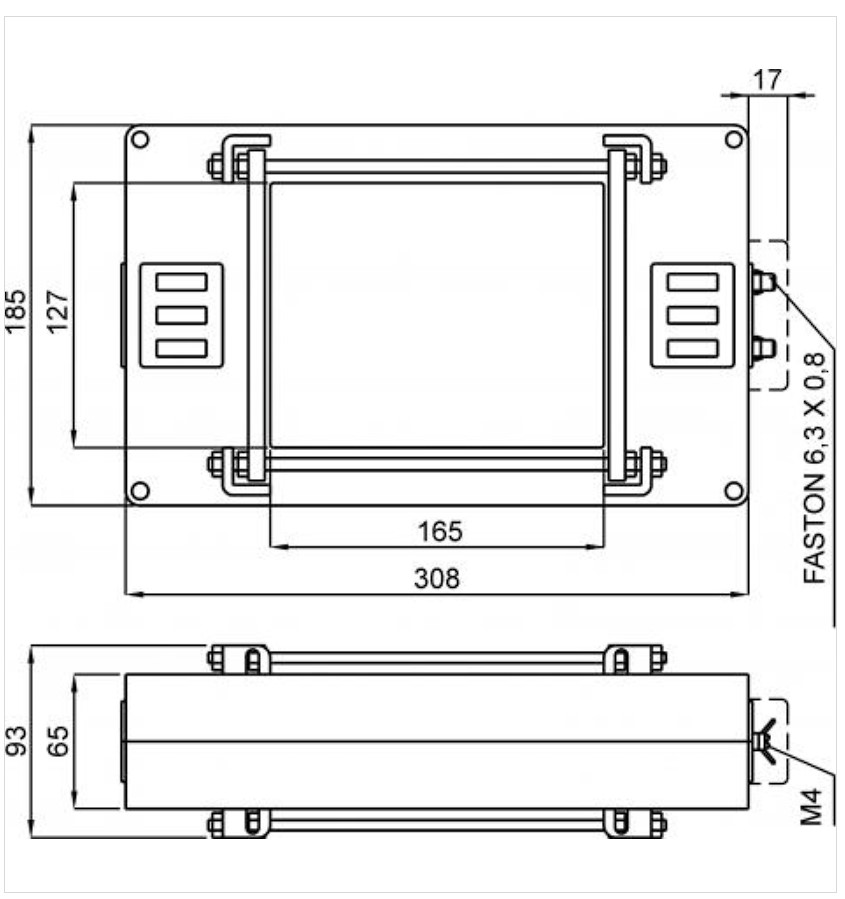

• Розмір 135x127 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Номінальна ізоляція 0.72 кВ, випробувальна напруга 3 кВ × 150 Гц:клас ізоляції E забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+50 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна Струм стійкість 60 In, динамічна стійкість 2.5 x Ith:зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.
• Корпус UL 94-V0:самозагасаючий матеріал, стійкий до спалаху при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель MAT1653K0X42 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Відповідність стандартам IEC/EN 61869-1, IEC/EN 61869-2 підтверджує метрологічні надійність пристрої.

Галузь застосування та монтаж

Компактна конструкція MAT1653K0X42 дозволяє закріпити його безпосередньо на провіднику або шині. Пристрій застосовується у таких задачах:

• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
• Щитах обліку промислових та комерційних об'єктів.
