(MAT1273K0X42) Трансформатор струму з виходом 4-20мА, 3000А, під шину 127х55, Frer

(MAT1273K0X42) Трансформатор струму з виходом 4-20мА, 3000А, під шину 127х55, Frer

Frer MAT MAT1273K0X42— вимірювальний трансформатор Струма з коефіцієнтом трансформації згідно з маркуванням, який застосовується для технічного обліку електроенергії та підключення щитових вимірювальних приладів. Клас точності 1. Виконання – прохідний.

Технічні переваги та конструктивні особливості MAT1273K0X42

• Клас точності 1:гарантує нормовану похибку виміру в межах, встановлених виробником.

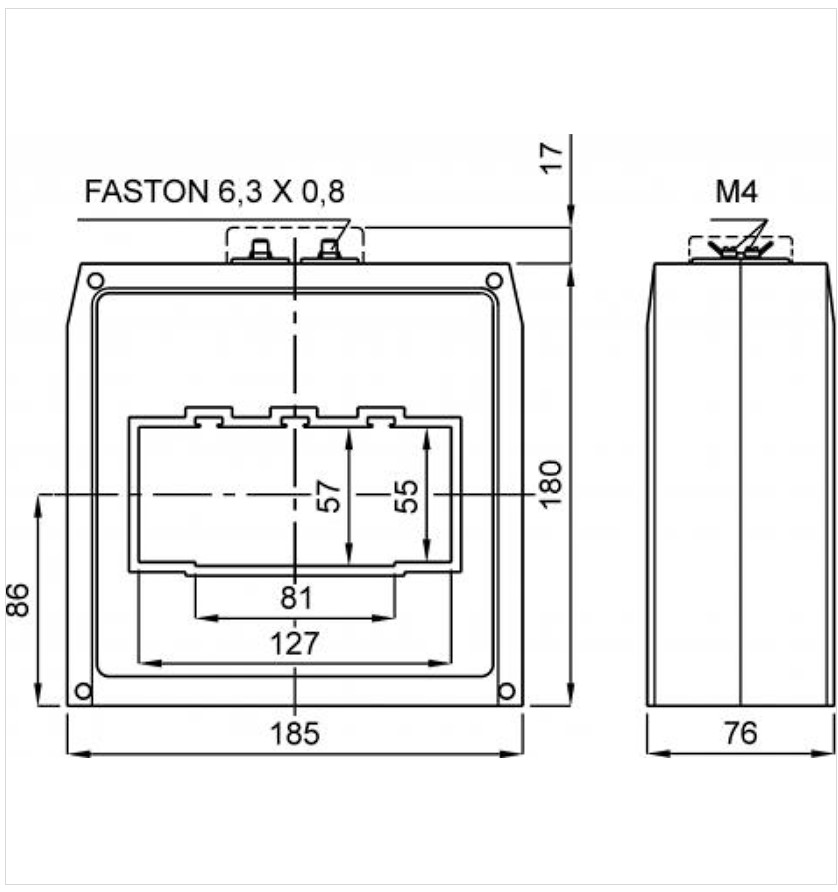

• Розмір 127 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Номінальна ізоляція 0.72 кВ, випробувальна напруга 3 кВ × 150 Гц:клас ізоляції E забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+50 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна Струм стійкість 60 In, динамічна стійкість 2.5 x Ith:зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.
• Корпус UL 94-V0:самозагасаючий матеріал, стійкий до спалаху при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель MAT1273K0X42 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Відповідність стандартам IEC/EN 61869-1, IEC/EN 61869-2 підтверджує метрологічні надійність пристрої.

Галузь застосування та монтаж

Трансформатор MAT1273K0X42 встановлюється на провідник або шину без додаткового кріплення. Пристрій застосовується у таких задачах:

• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
