(MAB1401B10) Розподільний блок OJL400A синій вх. (1xAl/Cu240)

(MAB1401B10) Розподільний блок OJL400A синій вх. (1xAl/Cu240)

Розподільні блоки OJL призначені для розподілу провідників з великим перетином на кілька провідників з меншим перетином . Ці блоки постачаються в шести

стандартних виконання з номінальним перетином підключень 70 мм ² (6 виходів ), 120 мм² (11 виходів ) та 240 мм² (7 виходів ). Варіанти AF і AFS призначені для підключення (на вході ) шини 10x25 мм або кількох шин 1x25 мм

Блоки OJL можуть використовуватися зі всіма типами мідних та алюмінієвих провідників . Гвинти затягуються шестигранним ключем. Блоки можуть бути встановлені на стандартну DIN-рейку або за допомогою гвинтів на плоскій стійкою поверхні . Максимальна робоча температура 80 °C . Корпус для всіх типів виконання має клас захисту IP20.

Технічні дані

Вхідний провід , Al / Cu , мм ² 1 x 95 - 240

Вихідний провід , Cu , мм² 4 x 2,5 - 35 3 x 6 - 50

Номінальна напруга AC/DC, 1000

Номінальний струм , А 425 ( Cu ) / 380 ( Al )

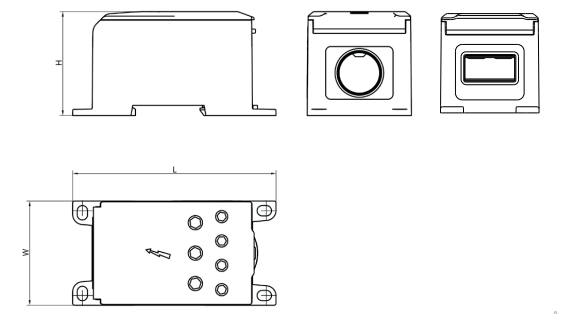

Ширина (W) / Висота (H) / Довжина (L), мм 51,4 / 51,2 / 100,3

Гвинтовий затискач, шестигранний ключ № 4 / 5 / 8

6 Нм (2,5 - 35 мм²) 10 Нм (6 - 50 мм²) 19 Нм (95 - 240 мм²)

Монтаж DIN-рейка, гвинти

Вага , г  250
