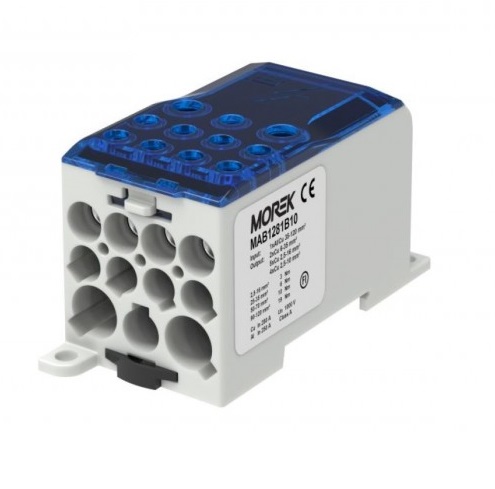

(MAB1281B10) Розподільний блок OJL280A синій вх. (1xAl/Cu120) вих. (2x35/5x16/4x10мм²), MOREK

(MAB1281B10) Розподільний блок OJL280A синій вх. (1xAl/Cu120) вих. (2x35/5x16/4x10мм²), MOREK

Розподільні блоки OJL призначені для розподілу провідників з великим перетином на кілька провідників з меншим перетином . Ці блоки постачаються в шести

стандартних виконання з номінальним перетином підключень 70 мм ² (6 виходів ), 120 мм² (11 виходів ) та 240 мм² (7 виходів ). Варіанти AF і AFS призначені для підключення (на вході ) шини 10x25 мм або кількох шин 1x25 мм

Блоки OJL можуть використовуватися зі всіма типами мідних та алюмінієвих провідників . Гвинти затягуються шестигранним ключем. Блоки можуть бути встановлені на стандартну DIN-рейку або за допомогою гвинтів на плоскій стійкою поверхні . Максимальна робоча температура 80 °C . Корпус для всіх типів виконання має клас захисту IP20.

Технічні дані

Вхідний провід , Al / Cu , мм ² 1 x 35 - 120

Вихідний провід , Cu , мм² 4 x 2,5 - 10 5 x 2,5 - 16 2 x 6 - 35

напруга AC/DC, 1000

Номінальний струм , А 280 ( Cu ) / 250 ( Al )

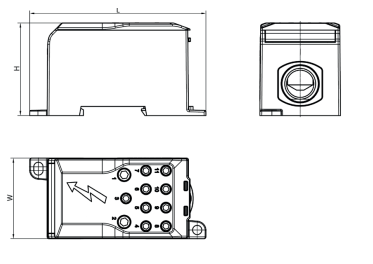

Ширина (W) / Висота (H) / Довжина (L), мм 44,4 / 51 / 97

Гвинтовий затискач, шестигранний ключ № 3 / 4 / 6

Момент затяжки 3 Нм (2,5 - 16 мм²) 6 Нм (25 - 35 мм²) 10 Нм (50 - 70 мм2, 19 Нм (95 - 120 мм2)

Монтаж DIN-рейка, гвинти

Вага , г &n ;
