(HRN-57N) Реле контролю напруги в 3-фазних мережах HRN-57N, AC 3x400/230 V AC+Ноль, Umax 105 - 125 % Un, Umin 75 - 95 % Un, ELKO

(HRN-57N) Реле контролю напруги в 3-фазних мережах HRN-57N, AC 3x400/230 V AC+Ноль, Umax 105 - 125 % Un, Umin 75 - 95 % Un, ELKO

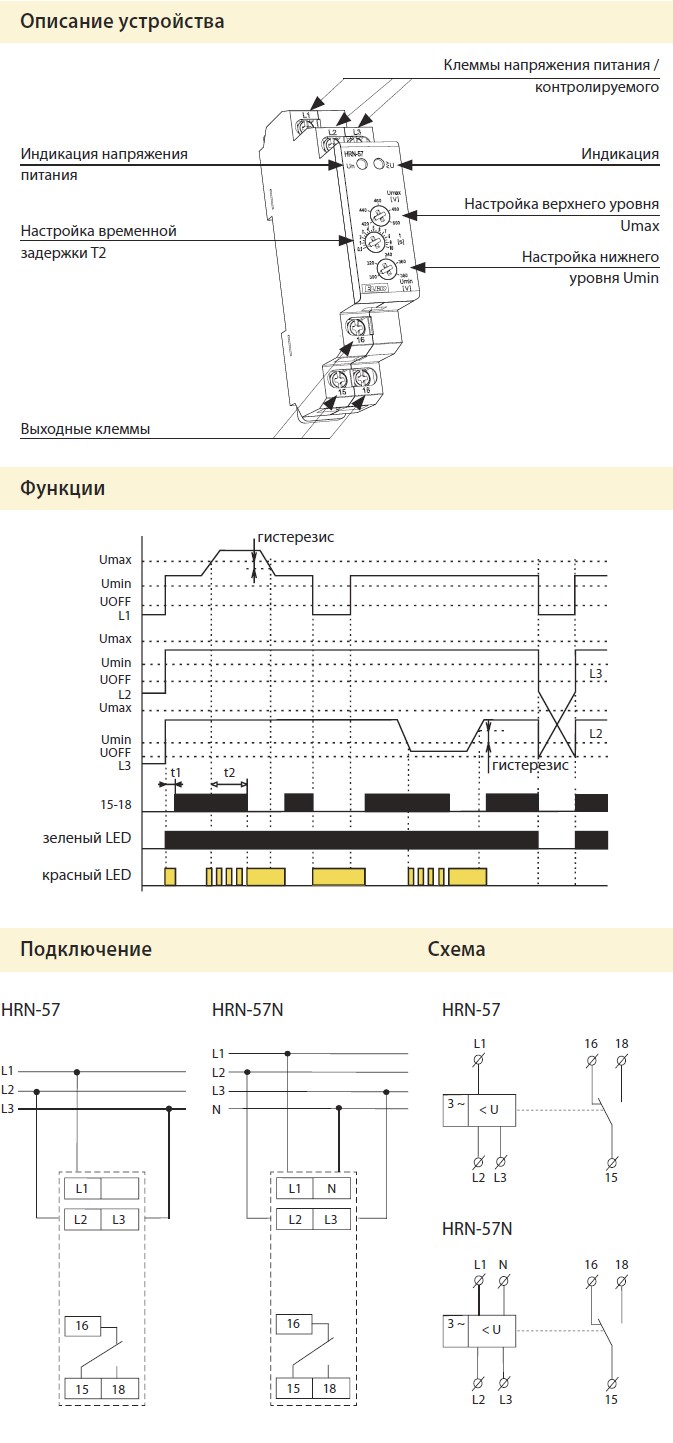

Реле в 3-фазних мережах моніторує величину фазової напруги. Можна налаштувати величину двох рівнів напруги і таким чином контролювати підвищення та зниження напруги окремо. У нормальному стані, коли напруга коливається в межах рівнів, вихідне реле замкнуте, червоний LED не світить. При підвищенні або зниженні напруги та перетині налаштованих рівнів, вихідне реле розімкне і почне світити червоний LED (LED вказує стан помилки, при відліку часу-блимає). Якщо напруга живлення знизиться нижче 60%Un (UOFF нижній рівень), миттєве розмикання реле відбудеться без реалізації затримки, а червоний LED вкаже на стан помилки. Якщо в цей момент відбувається час, то він буде негайно завершений.

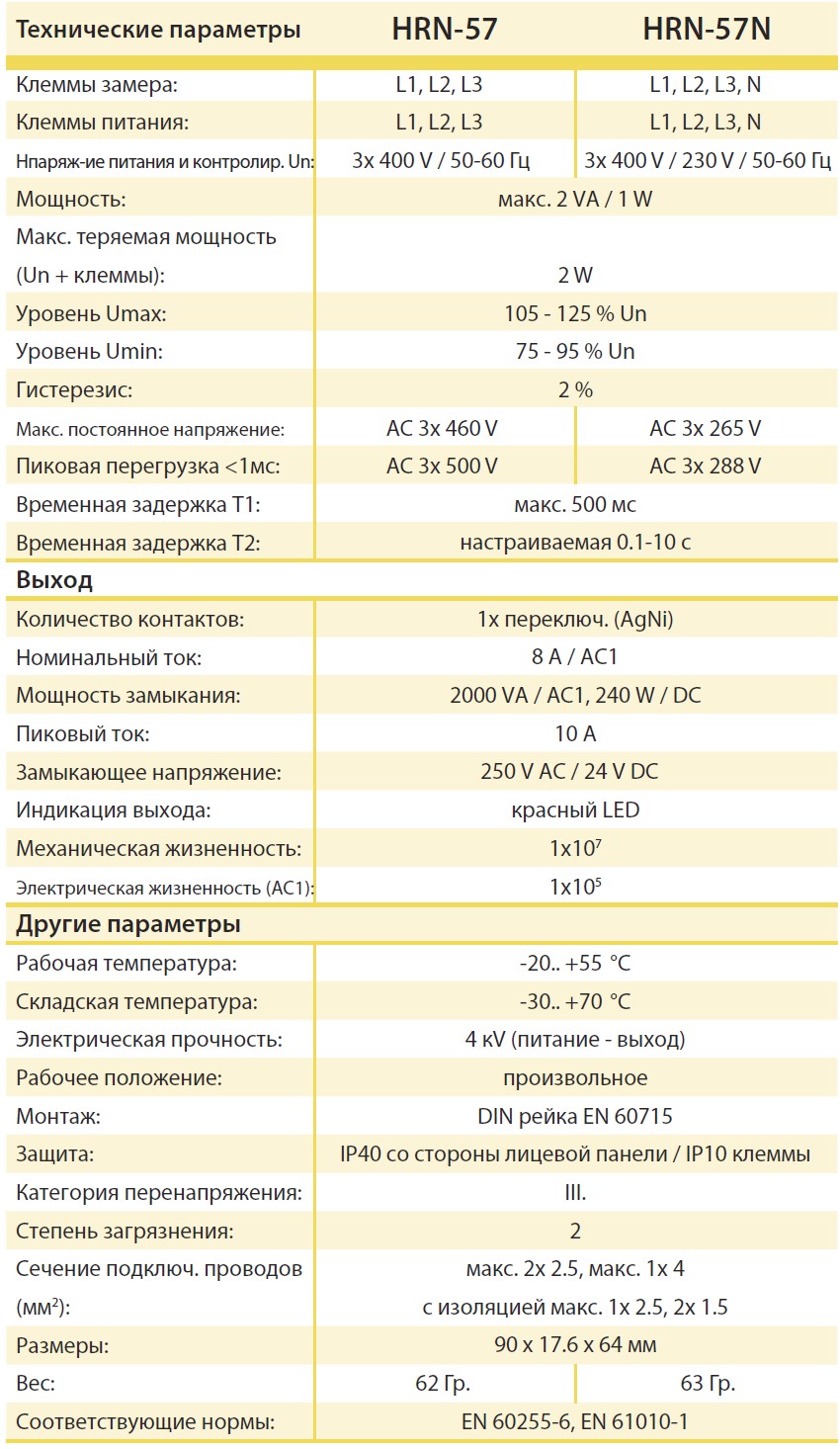

Особливості:

- застосовується для контролю напруги розпредщиті, захист обладнання

- моніторує величину напруги в 3-фазній системі напруги

- реле контролює послідовність фаз

- можна налаштувати верхній і нижній рівень напруги, при якому контакт вихідного реле вимкнеться

- затримка, що настроюється, елімінує короткочасні піки і спади напруги в мережі

- живлення з контрольованої напруги

- стан помилки вказує червоний LED і розмикання вихідного контакту реле

- вихідний контакт 1x перемикання. 8 A/250 V AC1

- якщо напруга живлення стане нижче 60%Un (UOFF рівень відключення), відбудеться негайне розмикання реле без реалізації затримки

- HRN-57 - живлення з усіх фаз, це означає, що реле і при випаданні однієї з фаз зберігає всі свої функції - HRN-57N - живлення L1-N, це означає, що реле контролює і порушення нейтралю, заміна HRN-52 p>

- у виконанні 1-МОДУЛЬ, кріплення на DIN рейку
