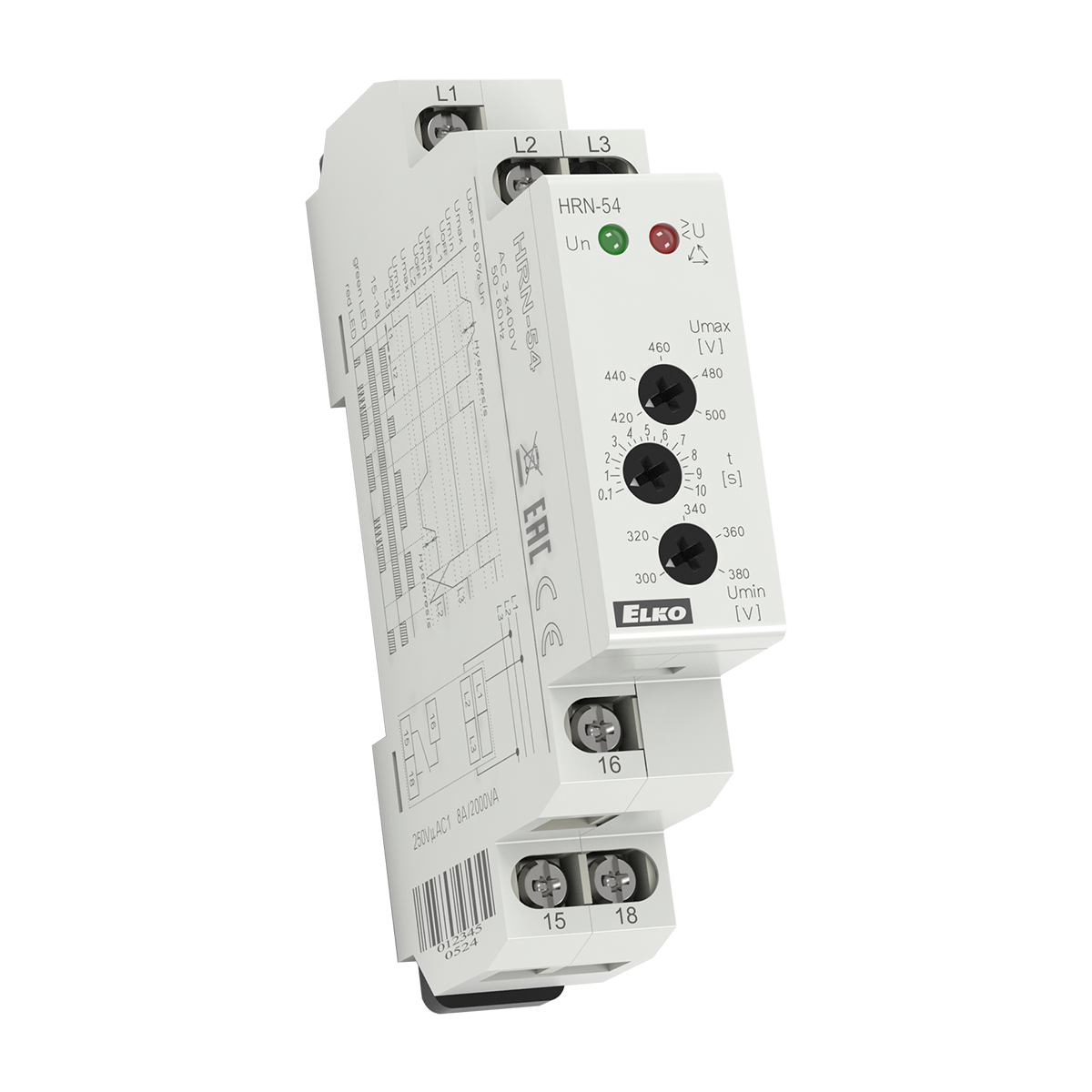

(HRN-54) Реле контролю напруги в 3-фазних мережах HRN-54, 3x400V/230V, 3x400V, ELKO

(HRN-54) Реле контролю напруги в 3-фазних мережах HRN-54, 3x400V/230V, 3x400V, ELKO

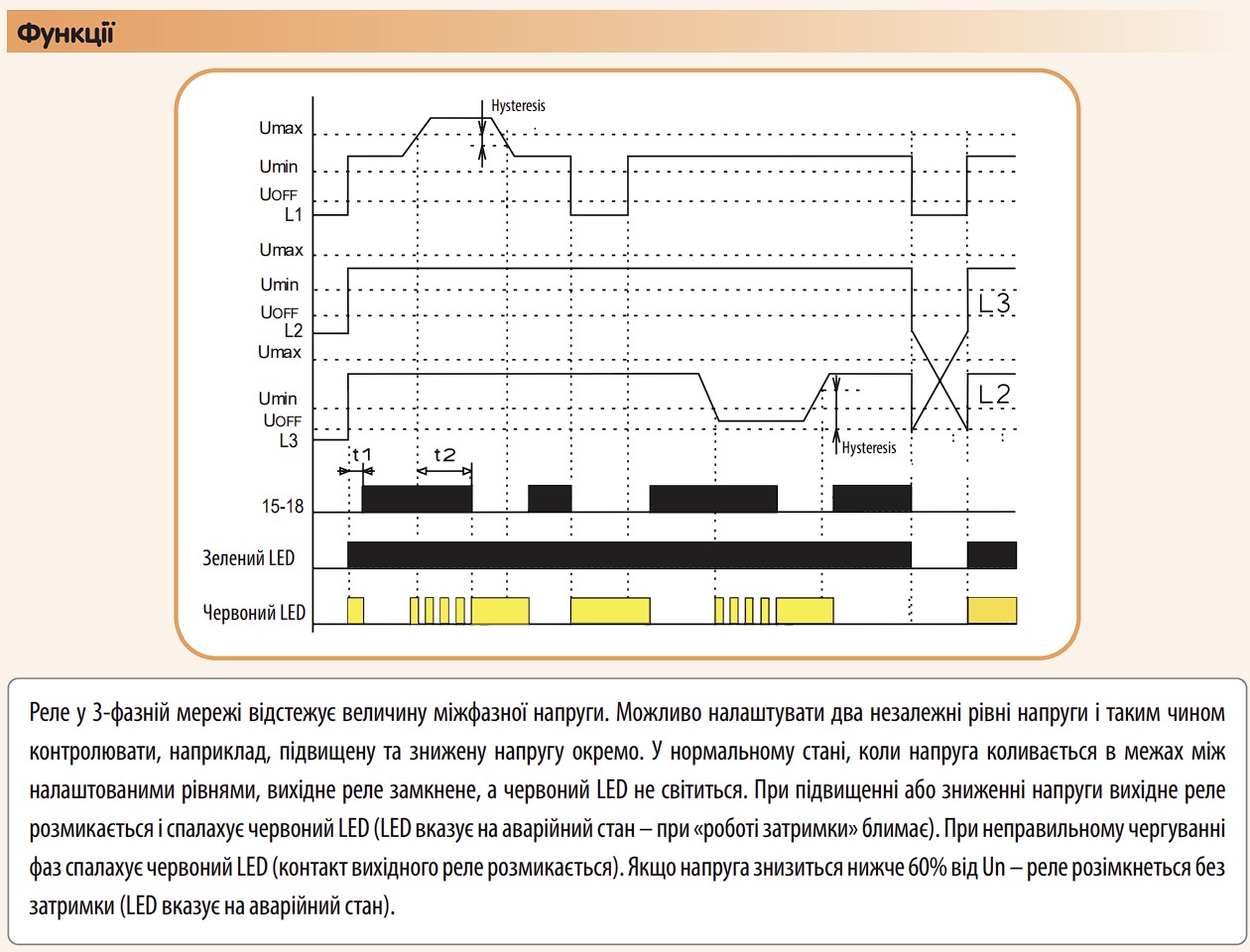

Реле в 3-фазній мережі моніторує величину фазової напруги. Можна налаштувати два незалежні рівні напруги та контролювати підвищення та зниження напруги окремо. У нормальному стані, коли напруга коливається в межах рівнів, вихідне реле замкнуте, червоний LED не світить. Якщо напруга зміниться і перетне межі налаштованих рівнів, вихідне реле розімкне і почне світити червоний LED (LED вказує стан помилки, при відліку часу-блимає). При порушенні послідовності фаз світить червоний LED (реле розімкнуто). Якщо напруга живлення знизиться нижче 60%Un (UOFF рівень відключення), відбудеться миттєве розмикання реле без реалізації затримки, червоний LED вкаже на стан помилки. Якщо в цей момент відбувається час, то він буде негайно завершений.

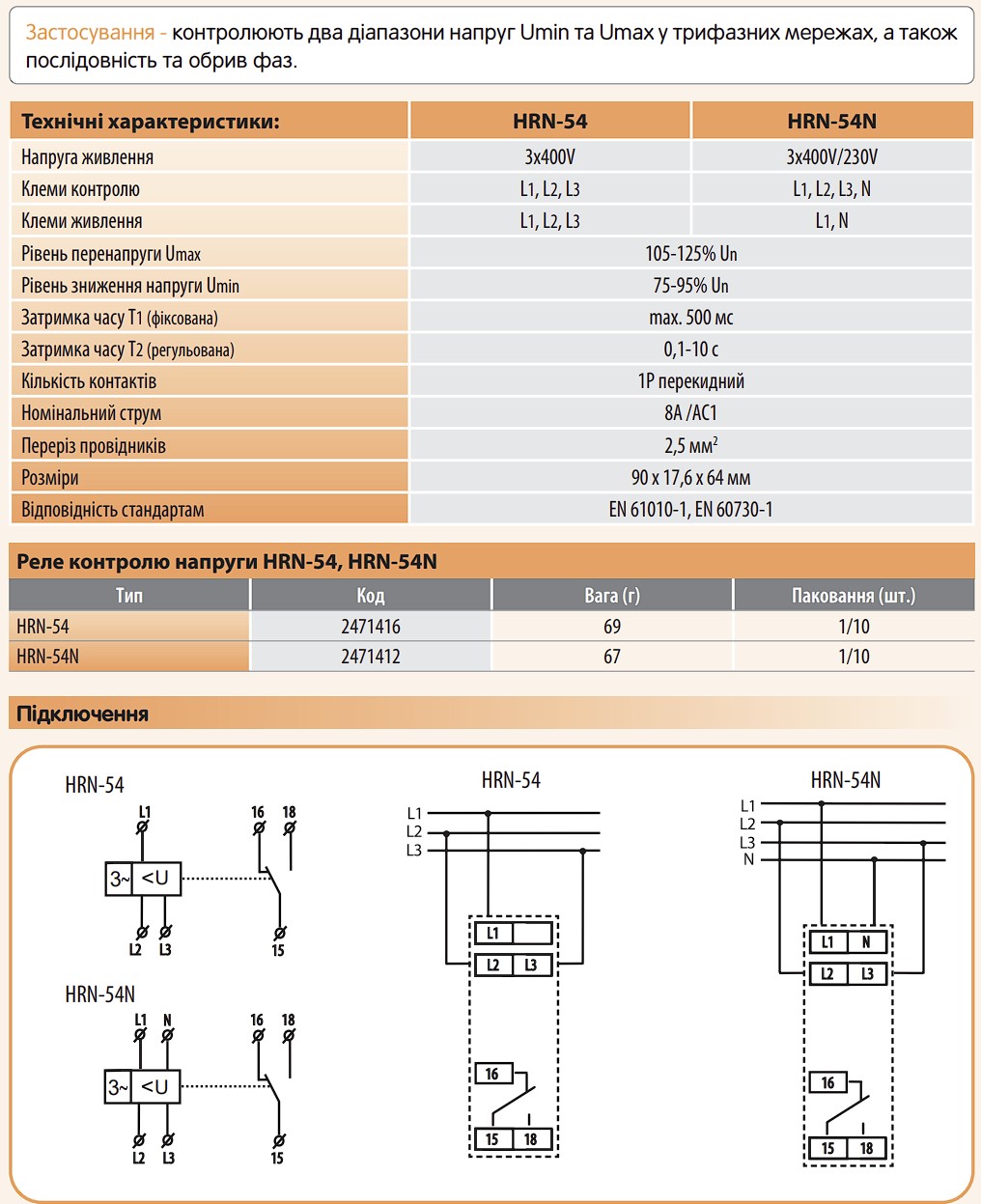

Особливості:

- реле контролює послідовність фаз

- моніторує величину напруги в 3-фазній системі напруги

- служить для контролю напруги, послідовності та випадання фаз у распредщите (захист обладнання)

- стан помилки вказує червоний LED та розмикання вихідного контакту реле

- вихідний контакт 1x перемикання. 8 A/250 V AC1

- якщо напруга живлення стане нижче 60%Un (UOFF рівень відключення), відбудеться негайне

- розмикання реле без реалізації затримки

- HRN-54 - живлення з усіх фаз, це означає, що реле і при випаданні однієї з фаз зберігає всі свої функції - HRN-54N - живлення L1-N, це означає, що реле контролює і порушення нейтралю

- у виконанні 1-МОДУЛЬ, кріплення на DIN рейку,
