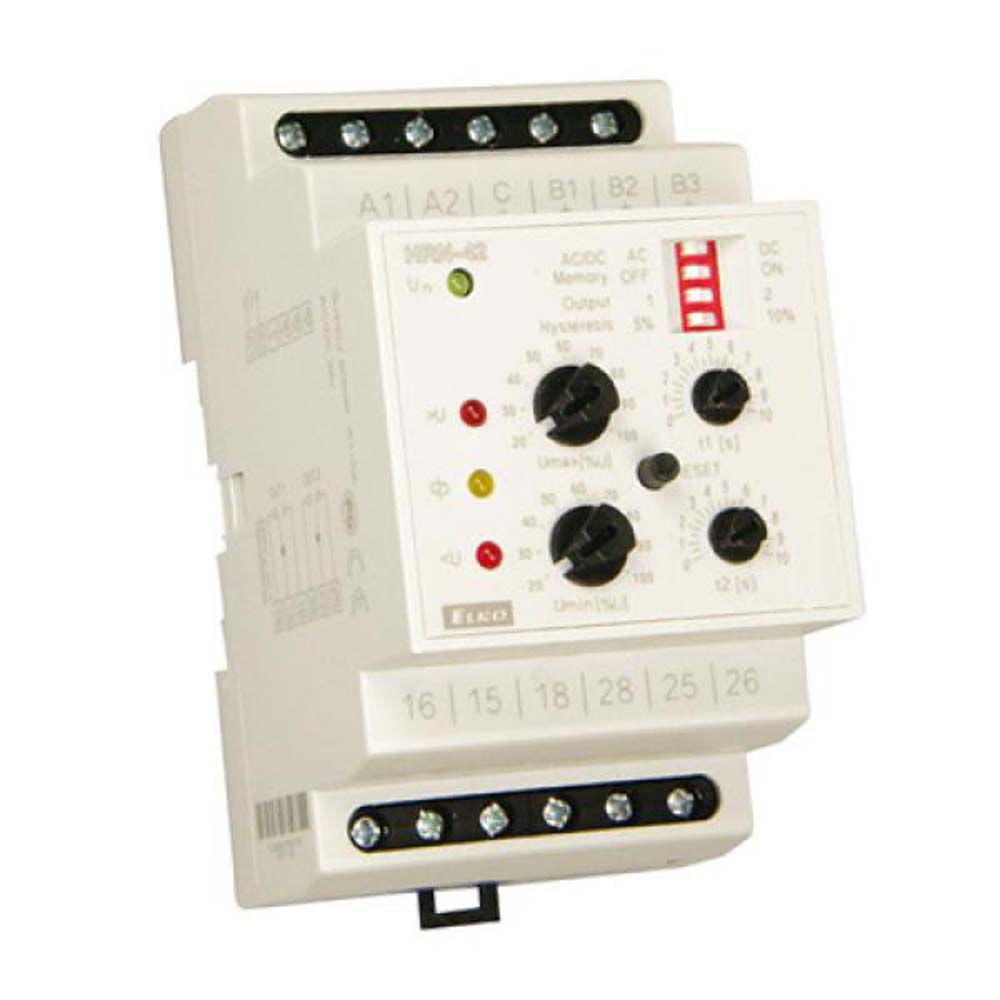

(HRN-42/24V) Реле контролю напруги в 3-фазних мережах HRN-42/24V, AC/DC 24, ELKO

(HRN-42/24V) Реле контролю напруги в 3-фазних мережах HRN-42/24V, AC/DC 24, ELKO

Реле поставляється у двох варіантах - відповідно до способу налаштування та контролю рівня напруги.

HRN-41 має гістерезисні функції, тобто. налаштовується тільки верхній рівень (Umax), а нижній рівень (Uмін) встановлюється в%верхнього рівня. Тому при зміні верхнього рівня автоматично змінюється і нижній рівень.

HRN-42 має функцію ВІКНО, тобто. встановлюється діапазон між верхнім (Umax) і нижнім (Umin) рівнями окремо, в%номінального контрольного діапазону. Обидва типи реле мають опціональну функцію ПАМ'ЯТЬ, яка при переході реле в хибний стан залишає вихід у цьому стані до натискання кнопки RESET. DIP-перемикачем №3 можна вибрати, якщо вихідні реле повинні замикатися окремо кожного рівня чи паралельно, при перетині будь-якого граничного рівня напруги. DIP-перемикач №4 призначений для установки гістерези, який проявляється при переході з помилкового стану в нормальний. Реле має захист проти кидків DC напруги або неправильно вибраної AC-DC напруги (на цю помилку вказує одночасним миготінням LED<U та LED>U).

 Особливості:

- реле призначене для контролю DC і AC однофазних ланцюгів у 3 діапазонах

- реле контролює напругу на двох незалежних рівнях (підвищення/зниження напруги)

- два варіанти, HRN-41:функція“ГІСТЕРЕЗА”і HRN-42:функція“ВІКНО”

- функція“ПАМ'ЯТЬ”- для повернення з помилкового стану в нормальний необхідно натиснути кнопку“передній панелі реле

- функція другого реле (незалежно/паралельно)

- затримка, що настроюється для елімінації короткочасних спадів і піків на кожному рівні

- гальванічно ізольоване живлення від замірювальних входів (на відміну від реле контролю ряду HRN-3x)

- вихідний контакт 1x перемикання. 16 А/250 V AC1 для кожного контрольованого рівня напруги

- у виконанні 3-МОДУЛЯ, кріплення на DIN рейку
