Реле контролю ряду HRN-3x служить для контролю рівня напруги в однофазних ланцюгах та ланцюгах з постійним струмом. Напруга контрольована для виробу є одночасно напругою живлення. У реле можна налаштувати два незалежні рівні напруги. У HRN33, HRN-34 і HRN-37 у нормальному співсотою постійно замкнуто, а при відхиленні над або під налаштований рівень контрол.напруження - реле вимкне. Ця комбінація підключення вихідного реле вигідна там, де повне випадання напруги живлення (контрольованого) сприймається як помилкове стан, як і підвищення напруги у межах налаштованого рівня . Вихідне реле в обох ситуаціях завжди вимкнено. Навпаки, у HRN-35 для кожного рівня використано осамостійне реле, яке в нормальному стані вимкнено. При перетині верхнього рівня (напр. підвищення напруги) включається перше реле, при перетині нижнього рівня (напр. зниження напруги) включається друге реле. Таким чином, за станом виходу можна судити про яке помилкове співвідношення йдеться. Для елімінації короткочасних піків і спадів напруги використовується затримка, яку можна плавно налаштувати в межах 0-10 с. Реалізується при переході з нормального стану в хибне і перешкоджає надмірному іскрінню вихідного реле, спричиненому паразитними піками. При поверненні з помилкового соотояніка до нормального затримка не реалізується, реалізується гістерезис (2-6%залежно від налаштованого рівня). Завдяки вихідним контактам, що перемикають, можна досягти й інших конфігурацій, відповідно до побажань і вимог даної аплікації.

Особливості:

- служить для контролю напруги живлення у ел.споживачів схильних до толерантності напруги, захист обладнання перед підвищенням/зниженням напруги ...

- нижній рівень напруги (Umin) налаштовується у%від величини верхнього рівня (Umax)

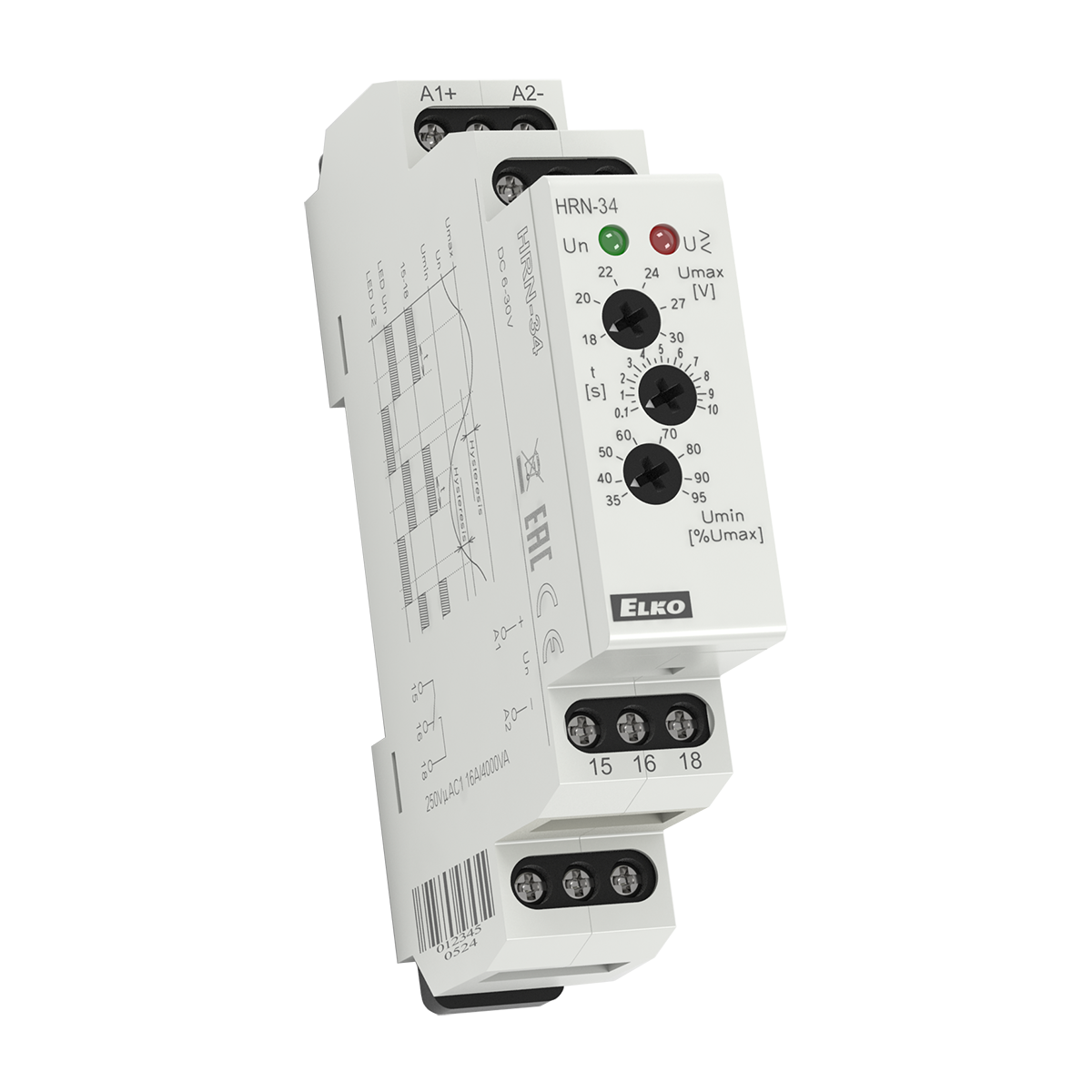

- 3-режимна індикація парою LED діодів вказує нормальний стан та 2 помилкові стани

- живлення реле з контрольованої напруги (вимірює і рівень власної напруги)

- однофазне виконання, 1-МОДУЛЬ, кріплення на DIN рейку
