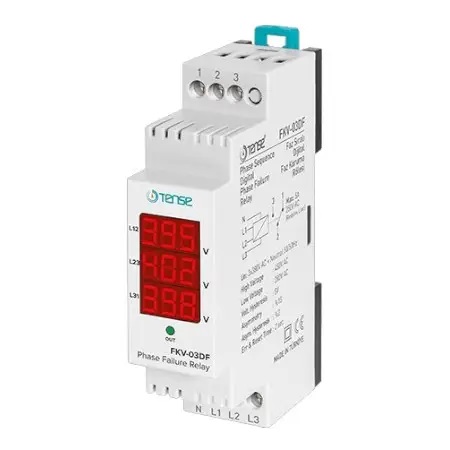

(FKV-03DF) Реле захисту фаз з управлінням чергування фаз, асиметрія 15%, Tense

(FKV-03DF) Реле захисту фаз з управлінням чергування фаз, асиметрія 15%, Tense

 Реле контролю фаз – Захист трифазних навантажень від перенапруги, зниженого напруги, асиметрії та помилок чергування фаз

Призначення пристрою

Реле контролю фаз забезпечує повний захист трифазного електрообладнання від критичних змін мережевої напруги: перенапруги, зниження, асиметрії фаз та неправильного чергування. Ідеально підходить для застосування в промислових і побутових електромережах.

Типові помилки та реакція пристрою:

• Перенапруга (> 450 В AC):
  Через 2 сек. після перевищення напруги реле вимикається та індикує помилку H. При зниженні до норми — повторне вмикання через 2 сек.

• Знижена напруга (< 280 В AC):
  Через 2 сек. реле вимикається, на дисплеї з’являється L. Після стабілізації напруги — повторне включення.

• Асиметрія фаз (> 15%):
  Реле вимикається при перевищенні допустимої різниці напруг між фазами. Після нормалізації (на 2% нижче порогу) – автоматичне відновлення.

• Неправильне чергування фаз:
  При порушенні порядку фаз реле відключається з індикацією phs, повторне включення можливе після виправлення.

Технічні характеристики:

• Робоча напруга: 3×380 В AC + нейтраль

• Частота мережі: 50/60 Гц

• Пороги напруги (регулювані):
  – Верхній: 400–480 В
  – Нижній: 260–360 В

• Асиметрія: регулюється від 5% до 50%

• Затримка на спрацювання/відновлення: по 2 секунди

• Тип монтажу: на DIN-рейку

• Тип індикації: 3×3 сегментний дисплей + світлодіод

• Контакти реле: 5 А, 250 В AC (резистивне навантаження)

• Температура експлуатації: від –20 °C до +55 °C

• Макс. висота встановлення: < 2000 м

• Січення кабелю: до 2,5 мм²

• Споживана потужність: < 6 ВА

• Вага: < 150 г
