Код: РНПП-302

Реле напруги РНПП-302 призначене для захисту трифазних споживачів від основних видів аварій в електричній мережі, таких як:

Характеристики:

• Номінальний струм: 8 A
• Кількість полюсів: 3 фаз
• Напруга: 380 V AC
• Тип монтажу: Модульні

вихід діючого значення напруги за межі допустимих порогів;

порушення чергування та злипання фаз;

порушення повнофазності та симетричності мережевої напруги.

Пристрій контролює основні параметри електричної мережі та при їх відхиленні відключає навантаження.

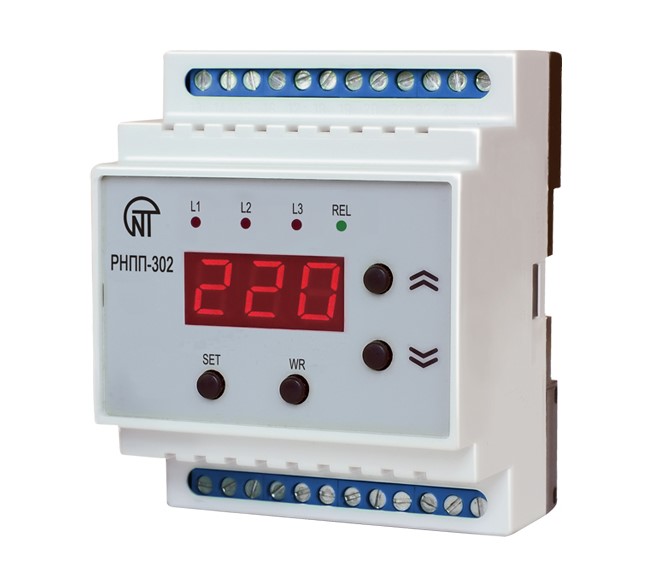

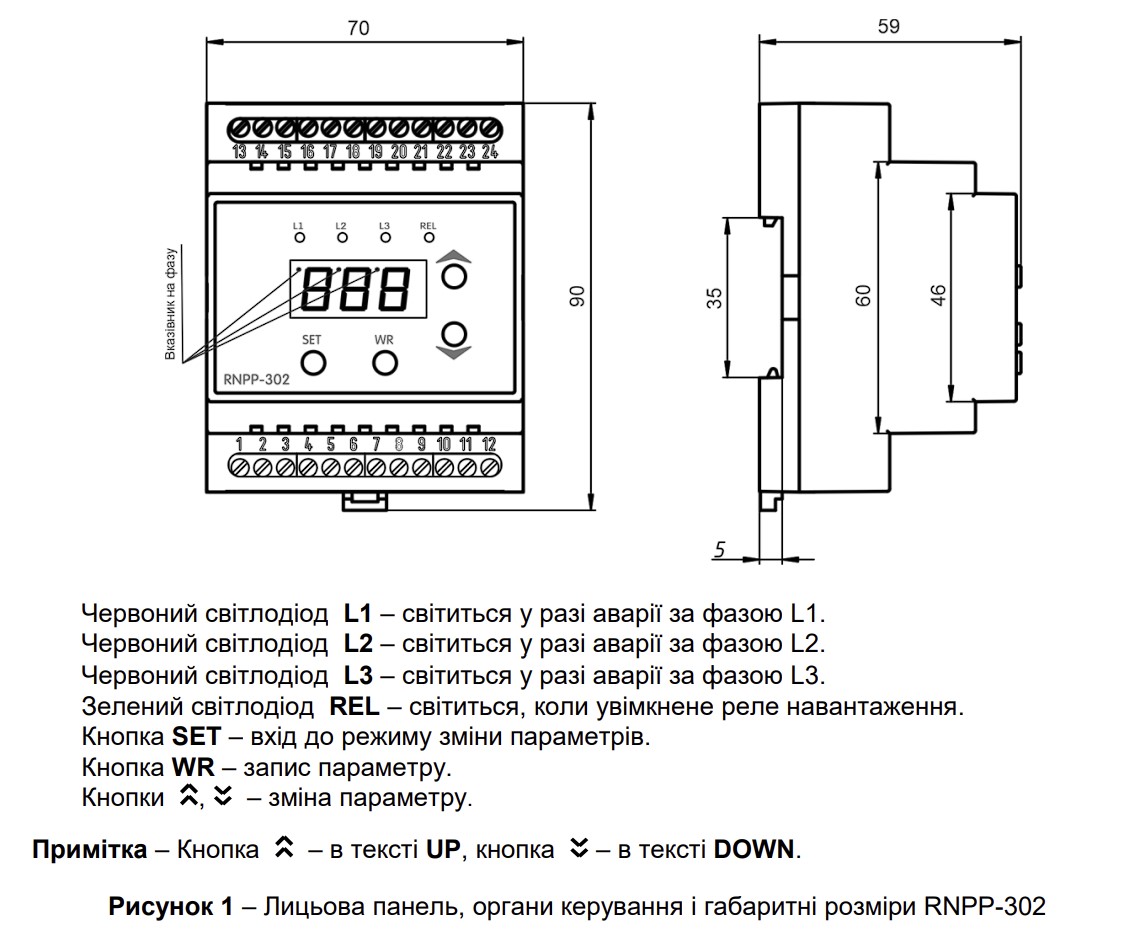

Наявність трирозрядного семисегментного індикатора на лицьовій панелі пристрою дозволяє:

постійно індикувати поточне значення напруги в мережі;

індикувати вид виниклої аварії;

переглядати (візуалізувати) встановлення режимів і параметрів.

За допомогою меню користувач має можливість встановити:

режим індикації значень напруги по фазах;

режим реагування реле на цифровий сигнал дистанційного вимкнення;

тип реле;

спосіб задання відхилення напруги;

увімкнення/вимкнення контролю перекосу фаз;

увімкнення/вимкнення контролю порядку чергування фаз;

режим контролю напруги на клемах пускача;

вид вимірюваної напруги;

поріг спрацювання за максимально допустимим значенням напруги;

поріг спрацювання за мінімально допустимим значенням напруги;

поріг допустимого значення перекосу фаз;

час повторного вмикання;

час затримки відключення за мінімальною напругою;

час затримки відключення за максимальною напругою;

час затримки спрацювання за перекосом фаз;

час затримки спрацювання за обривом фаз;

час затримки спрацювання за сигналом аварії на цифровому вході.

Пристрій має додаткове реле сигналізації з виведеними нормально розімкненими контактами.
