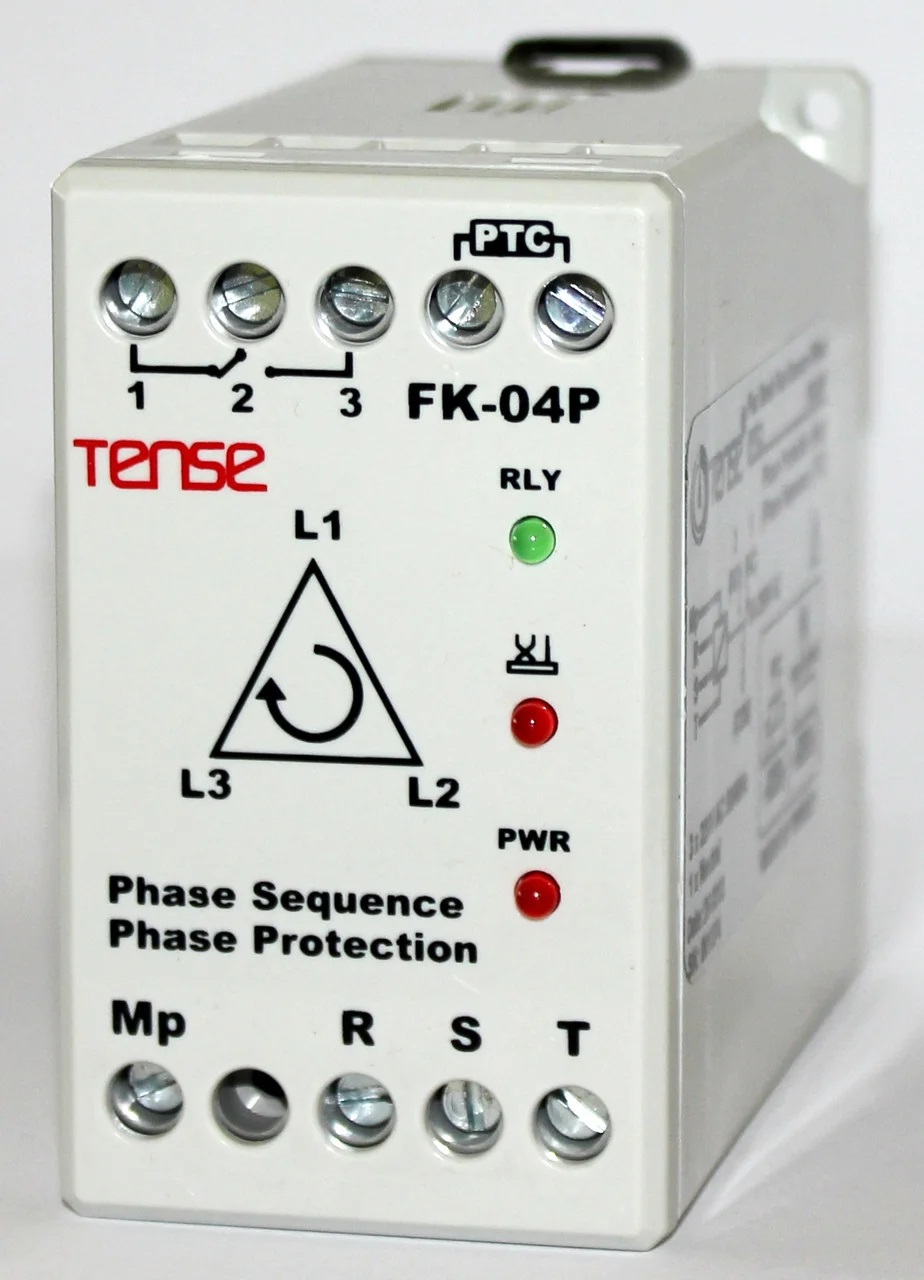

(FK-04P) Реле контролю фаз FK-04P, Tense

(FK-04P) Реле контролю фаз FK-04P, Tense

НЕ ПОСТАВЛЯЮТЬСЯ. ДЛЯ ПІДБОРУ АНАЛОГУ ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ

Алгоритм роботи цього реле контролю фаз наступний:

Підключіть реле FK-04P до живлення, як зазначено на схемі підключення, наведеної нижче.

Якщо лінійна напруга всіх трьох фаз знаходиться в межах 154-275 вольт і не порушена послідовність фаз, то реле фаз знаходиться в робочому стані-контакти 2-3 замкнуті, індикатор RLY підсвічений, індикатор не світиться. При стрибку напруги за вказаний діапазон або порушенні чергування фаз реле підсвічує індикатор, розмикає контакти 2-3, замикає 1-2 і вимикає індикатор RLY. При відновленні послідовності фаз реле переходить в робочий режим положення.

Крім цього в даному реле контролю фаз реалізована функція контролю за температурою нагрівання електродвигуна. Підвищення температури корпусу або обмоток може призвести до заклинювання та поломки електродвигуна. Сучасні двигуни мають температурний датчик PTC (резистивний), опір якого змінюється в залежності від його температури. При підключенні такого датчика до входів "PTC"реле FK-04P виробництва компанії TENSE, Ви отримуєте можливість автоматичного зупинення двигуна при досягненні температури його корпусу критичних значень. Поки що опір датчика в межах 1000-1400R реле знаходиться в робочому стані. Якщо опір стає більше 1600R, то реле розмикає контакти 2-3, замикає контакти 1-2 і індикатор RLY вимкнеться. При зниженні температури і відповідно до зниження опору датчика до 1000-1400R, реле переходить у робочий стан.

Технічні характеристики

Кількість фаз–3

Номінальний струм-5 А

Максимальний струм-15 А

Номінальна робоча напруга за змінним струмом-380 В

Мінімальна напруга спрацьовування-200 В

Максимальна напруга спрацьовування-475 В

Максимальна потужність-3 Вт

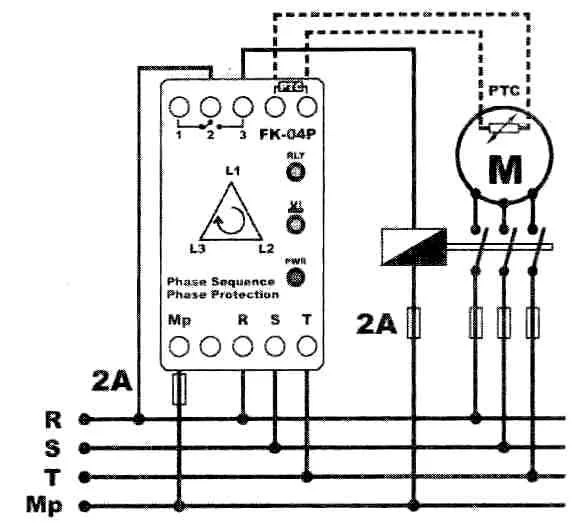

Схема підключення:
