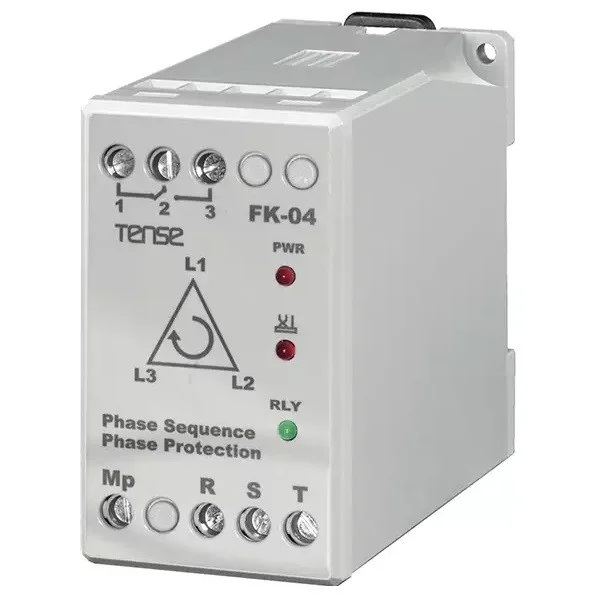

(FK-04) Реле контролю фаз FK-04, Tense

Артикул: FK-04

0,00 грн
0
Голоси відсутні
 Відгуків немає
Виробництво: Tense
Всі характеристики

(FK-04) Реле контролю фаз FK-04, Tense

Код: FK-04

НЕ ПОСТАВЛЯЮТЬСЯ. ДЛЯ ПІДБОРУ АНАЛОГУ ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ

Алгоритм цього реле контролю фаз наступний:

Підключіть реле FK-04 до живлення, як зазначено на схемі підключення, наведеній нижче.

Якщо лінійна напруга всіх трьох фаз знаходиться в межах 154-275 вольт і не порушена послідовність фаз, то реле фаз знаходиться в робочому стані-контакти 2-3 замкнуті, індикатор RLY підсвічений, індикатор не світиться. При стрибку напруги за вказаний діапазон або порушенні чергування фаз реле підсвічує індикатор, розмикає контакти 2-3, замикає 1-2 і вимикає індикатор RLY. При відновленні послідовності фаз реле перетворюється на положення.

Технічні характеристики

Кількість фаз–3

Номінальний струм-5 А

Максимальний струм -15 А

Номінальна робоча напруга за змінним струмом-380 В

Мінімальна напруга спрацьовування-200 В

Максимальна напруга спрацювання-475 В

Максимальна потужність-3 Вт

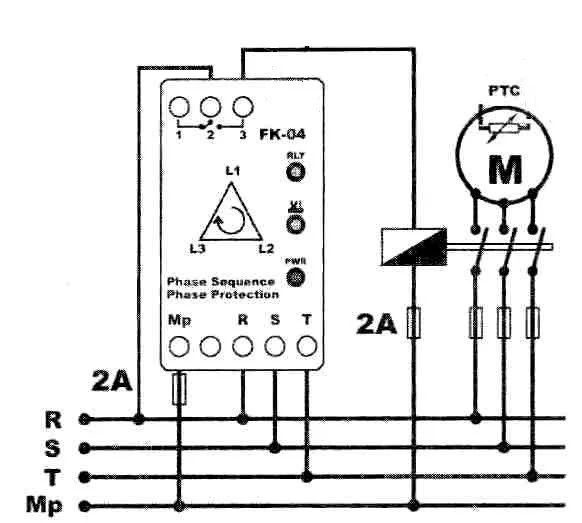

Схема підключення:
