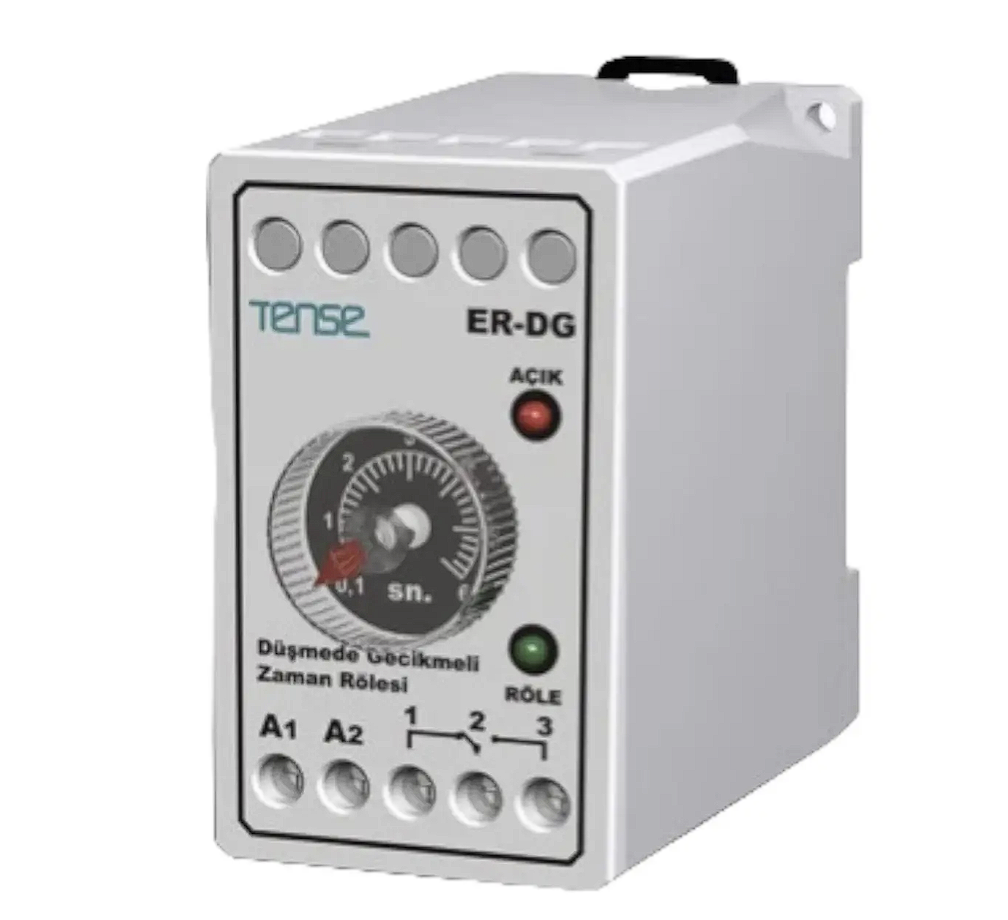

(ER-DG) Реле затримки вимикання 0.1-12 сек, для підключення резервного живлення АВР енергонезалежне, Tense

(ER-DG) Реле затримки вимикання 0.1-12 сек, для підключення резервного живлення АВР енергонезалежне, Tense

Реле для системи автоматичного включення резерву АВР (з конденсатором), перемикання між двома джерелами електроенергії або джерелами сигналів, реле запуску резервного генератора енергонезалежне, з можливою затримкою перемикання до 12 секунд.

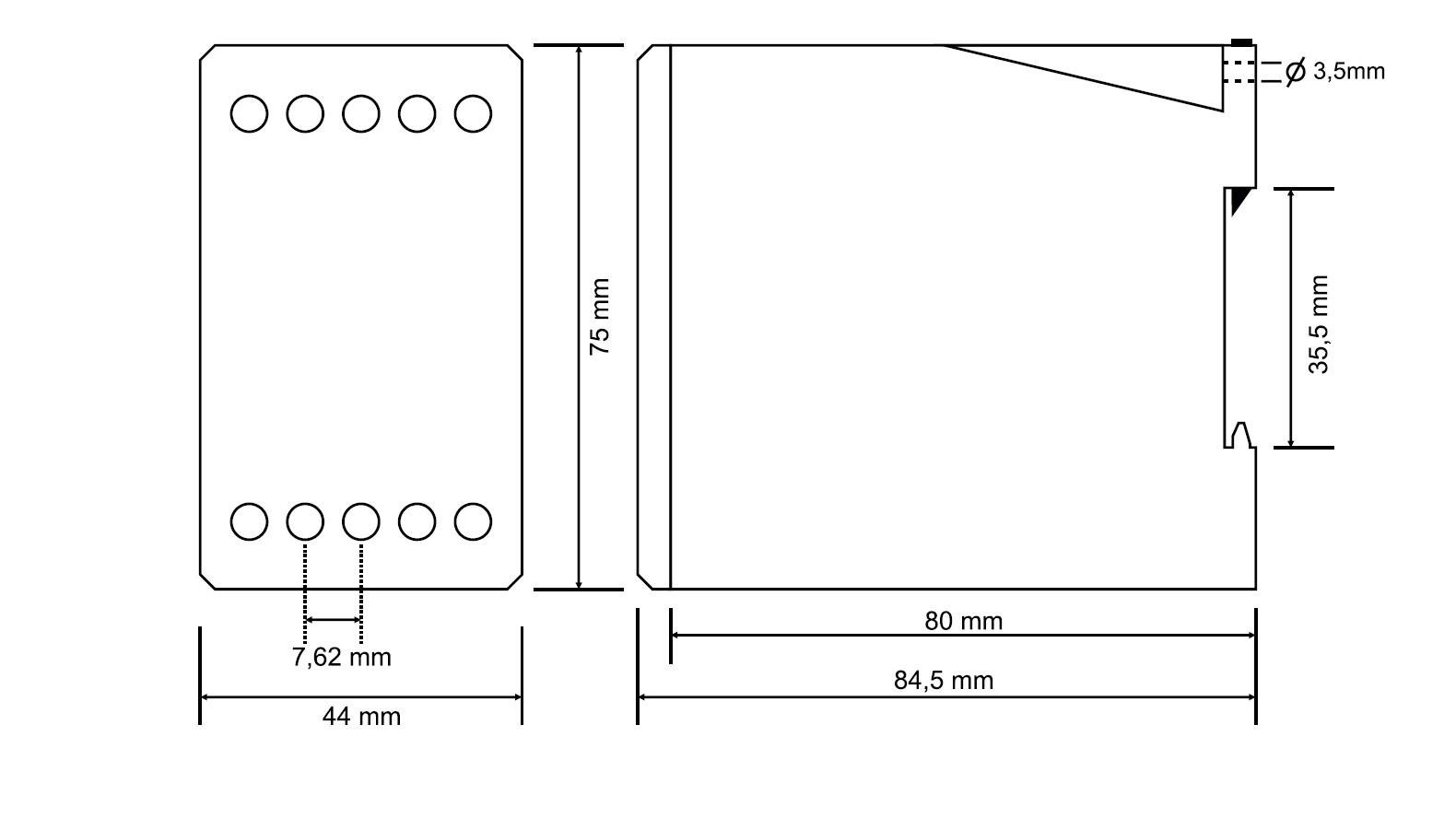

Монтаж на дин рейку або монтажну панель.

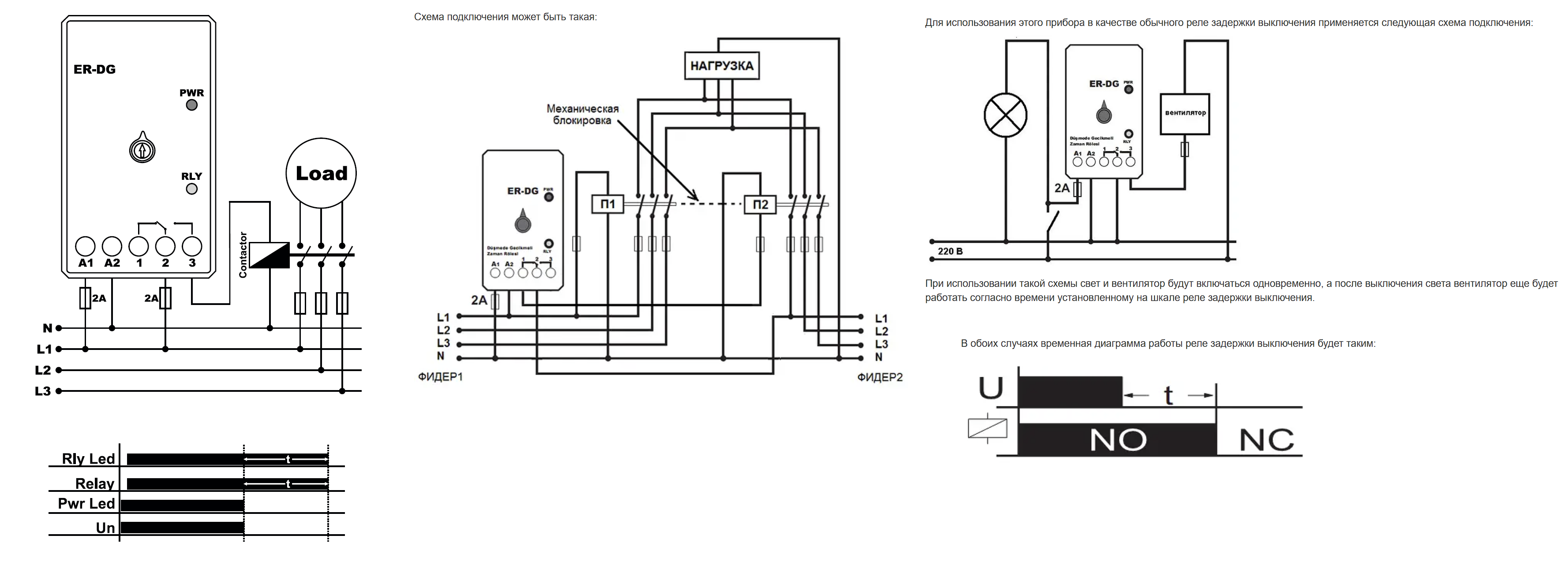

За наявності напруги на контактах А1-А2 (нормальний стан роботи системи) реле тримає контакти 2-3 у замкнутому стані. Якщо з якоїсь причини пропадає напруга живлення, то реле утримує контакти 2-3 в замкнутому стані на час, встановлений за допомогою кругової шкали приладу, а після цього часу, розмикає контакти 2-3 і замикає контакти 1-2. Через ці контакти може бути поданий керуючий сигнал на запуск генератора або перемикання джерела електроенергії тощо.

При використанні такої схеми світло і вентилятор будуть вмикатися одночасно, а після вимкнення світла вентилятор ще працюватиме згідно часу встановленого на шкалі реле затримки вимкнення.

Технічні характеристики

-Мінімальна робоча температура-20 град.

-Кількість контактів, що розмикають -1 шт.

-Кількість перемикаючих контактів-1 шт.

-Кількість замикаючих контактів-1 шт.

-Максимальна робоча температура -55 град.

-Мінімальний час затримки-0.1 сек

-Номінальна робоча напруга по змінному струму-220 В

-Частота струму-50 Гц

-Кількість каналів–1

-Максимальний струм комутації-5 А

-Кількість алгоритмів роботи–1

-Споживана потужність -2 Вт

-Максимальний час затримки-12 сек
