(ER-DG) Реле задержки выключения 0.1-12 сек, для подключения резервного питания АВР энергонезависимое, Tense

(ER-DG) Реле задержки выключения 0.1-12 сек, для подключения резервного питания АВР энергонезависимое, Tense

Реле для системы автоматического включения резерва АВР (с конденсатором), переключения между двумя источниками электроэнергии или источниками сигналов, реле запуска резервного генератора энергонезависимое, с возможной задержкой переключения до 12 секунд.

Монтаж на дин рейку или монтажную панель.

При наличии напряжения на контактах А1-А2 (нормальное состояние работы системы) реле держит контакты 2-3 в замкнутом состоянии. Если по какой-то причине пропадает напряжение питания, то реле удерживает контакты 2-3 в замкнутом состоянии на время, установленное с помощью круговой шкалы прибора, а по истечению этого времени, размыкает контакты 2-3 и замыкает контакты 1-2. Через эти контакты может быть подан управляющий сигнал на запуск генератора или переключение источника электроэнергии и т.д.

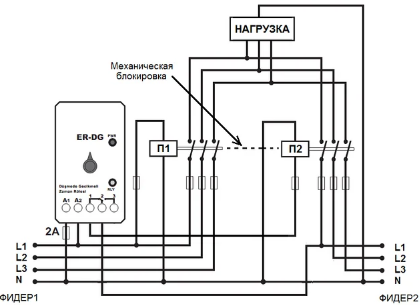

Схема подключения может быть такая:

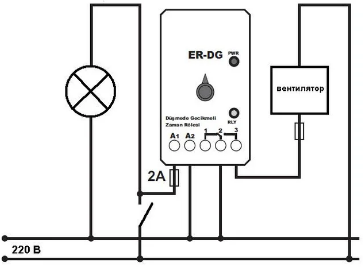

Для использования этого прибора в качестве обычного реле задержки выключения применяется следующая схема подключения:

При использовании такой схемы свет и вентилятор будут включаться одновременно, а после выключения света вентилятор еще будет работать согласно времени установленному на шкале реле задержки выключения.

Технические характеристики

-Минимальная рабочая температура-20 град.

-Количество размыкающих контактов -1 шт.

-Количество переключающих контактов-1 шт.

-Количество замыкающих контактов-1 шт.

-Максимальная рабочая температура -55 град.

-Минимальное время задержки-0.1 сек

-Номинальное рабочее напряжение по переменному току-220 В

-Частота тока-50 Гц

-Количество каналов–1

-Максимальный ток коммутации-5 А

-Число алгоритмов работы–1

-Потребляемая мощность -2 Вт

-Максимальное время задержки-12 сек
