(DGK-04PF) Реле контролю напруги 3-ф 5А, 230-460V AC, електронне з контролем фаз, Tense

(DGK-04PF) Реле контролю напруги 3-ф 5А, 230-460V AC, електронне з контролем фаз, Tense

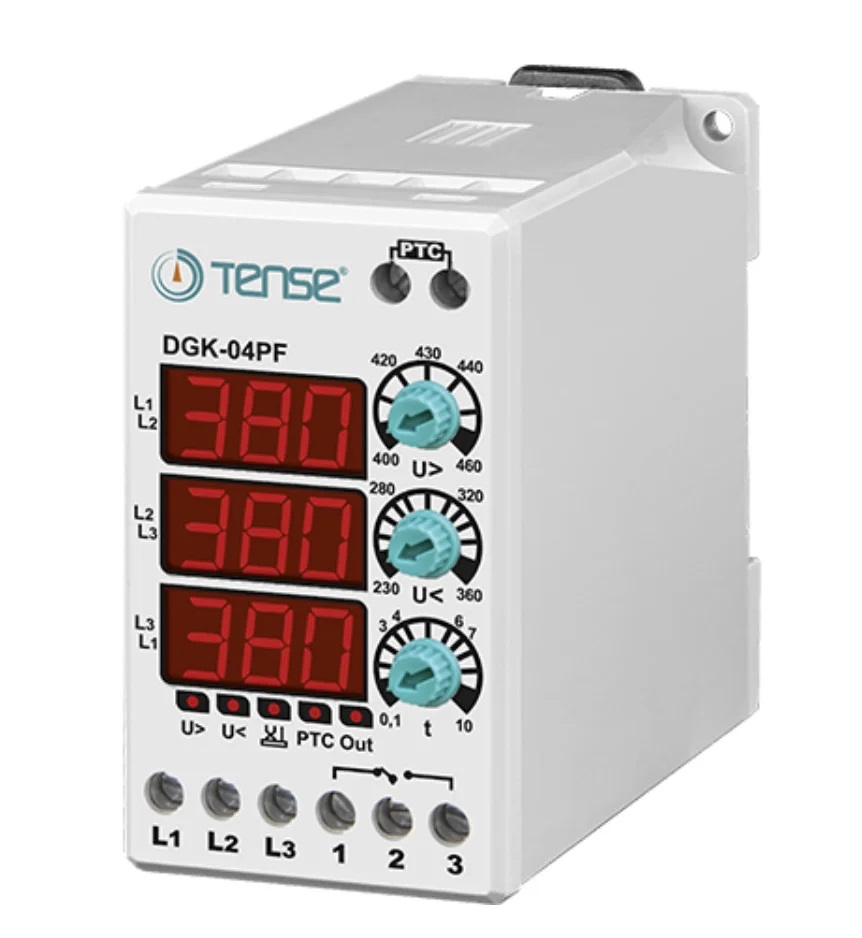

Реле контролю напруги, мікропроцесорне електронне для захисту трифазних електродвигунів з контролем послідовності фаз максимального/мінімального значення напруги та затримкою часу повернення у робочий стан. Три дисплеї для індикації міжфазної напруги та вибраних значень установок. Без підключення нейтрального дроту.

Алгоритм роботи реле

Реле контролю напруги мікропроцесорне електронне для захисту трифазних електродвигунів з контролем послідовності фаз максимального/мінімального значення напруги та затримкою часу повернення в робочий стан, а також з контролем температури нагрівання.

Алгоритм роботи реле

Встановіть верхню межу допустимого діапазону напруги (від 400 до 460 вольт лінійної напруги) за допомогою верхнього кругового перемикача"U>"-як тільки Ви почнете повертати регулятор обране значення буде відображатися на дисплеї зліва.

Встановіть нижню межу допустимого діапазону напруги (від 230 до 360 вольт лінійної напруги) за допомогою середнього кругового перемикача"U<";-як тільки Ви почнете повертати регулятор обране значення відображатиметься на дисплеї зліва.

Встановіть часовий діапазон для значення часу затримки (від 0,1 до 1 0 секунд) за допомогою нижнього кругового перемикача"t"-як тільки Ви почнете повертати регулятор обране значення відображатиметься на дисплеї зліва. p>Наступного разу при підключенні напруги живлення протягом 2 секунд на дисплеях відображатимуться значення, задані за допомогою регуляторів"U>"і"t", після чого будуть виводитися поточні значення напруги.

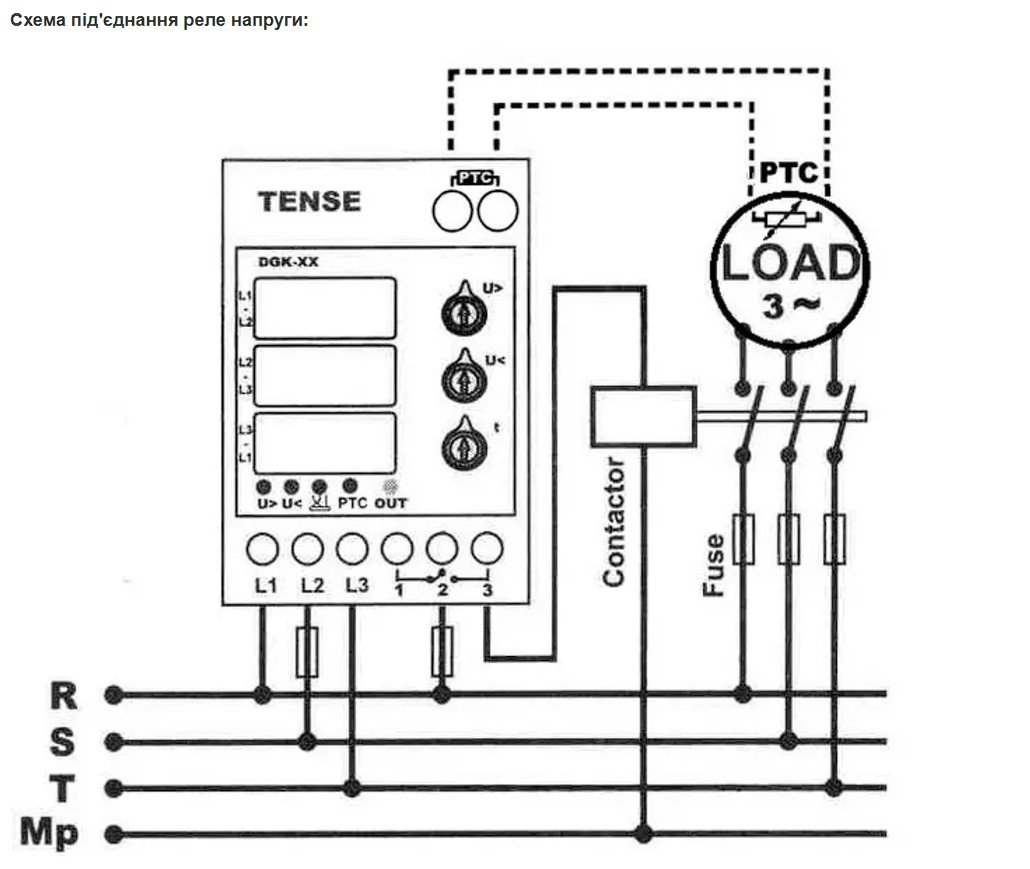

Якщо всі міжфазна напруга в мережі знаходяться в допустимих межах (встановленого за допомогою регулятора U>і U<), то реле напруги буде знаходиться в робочому стані-індикатор"Out"підсвічений, контакти 2-3 замкнуті. Якщо хоча б одне з міжфазних напруг іде за верхню межу діапазону, то через 2 секунди індикатор"Out"гасне, контакти 2-3 розмикаються, а контакти 1-2 замикаються і індикатор"U>"Увесь час, поки міжфазна напруга буде поза встановленим діапазоном відповідний дисплей блиматиме

Якщо хоча б одна з міжфазної напруги йде за нижню межу діапазону, то після відліку часу"t"індикатор "Out"гасне, контакти 2-3 розмикаються, а контакти 1-2 замикаються та індикатор"U"підсвічуються. Увесь час, поки міжфазна напруга буде поза встановленим діапазоном, відповідний дисплей буде блимати. Після цього реле повертається в робочий стан.

Якщо в якийсь момент часу порушиться послідовність чергування фаз, то реле розімкне контакти 2-3, замкне 1-2, згасить індикатор"Out"і підсвічує індикатор

Крім цього в даному реле контролю напруги реалізовано функцію відстеження за критичною температурою нагрівання електродвигуна. Підвищення температури корпусу або обмоток може призвести до заклинювання та поломки електродвигуна. Сучасні двигуни мають температурний датчик PTC (резистивний), опір якого змінюється в залежності від його температури. При підключенні такого датчика до входів "PTC"реле DGK-05PF виробництва компанії TENSE, Ви отримуєте можливість автоматичного зупинення двигуна при досягненні температури його корпусу критичних значень. Поки що опір датчика в межах 1000-1400R реле знаходиться в робочому стані. Якщо опір стає більше 1600R, то реле розмикає контакти 2-3, замикає контакти 1-2 та індикатор"Out"вимикається та включається індикатор"PTC".

Технічні характеристики

Кількість фаз–3

Номінальний струм-5 А

Максимальний струм-15 А

Номінальна робоча напруга по змінному струму-380 В

Максимальна потужність-3 Вт
