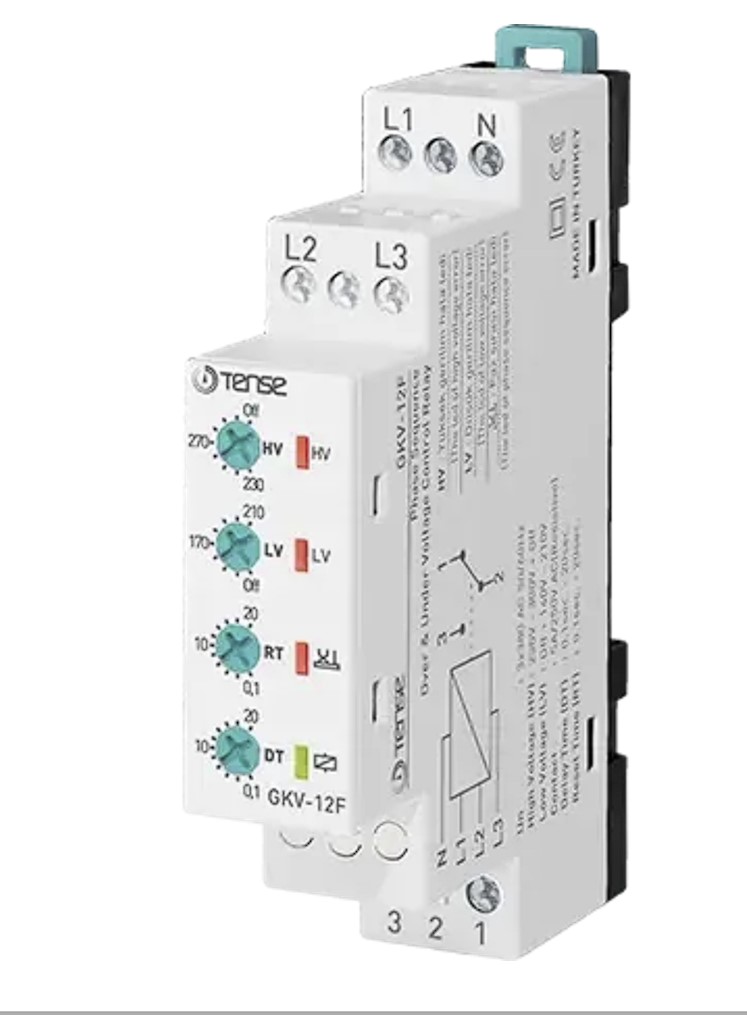

(GKV-12F) 3-ф реле контролю напруги 5А, 140-300V AC, з таймером затримки, послід. Фаз, Tense

(GKV-12F) 3-ф реле контролю напруги 5А, 140-300V AC, з таймером затримки, послід. Фаз, Tense

Алгоритм роботи реле контролю напруга наступний

Коли реле підключено до напруги живлення і значення напруги відповідають встановленим значенням, реле активується і загоряється світлодіод реле (). Коли значення напруги виходять за межі встановлених значень, світиться відповідний світлодіод несправності, він очікує часу затримки (DT), після часу реле деактивується і світлодіод реле гасне. Коли напруга повертається до своїх нормальних значень, пристрій очікує часу скидання (RT), після чого час реле активується і спалахує світлодіод реле.

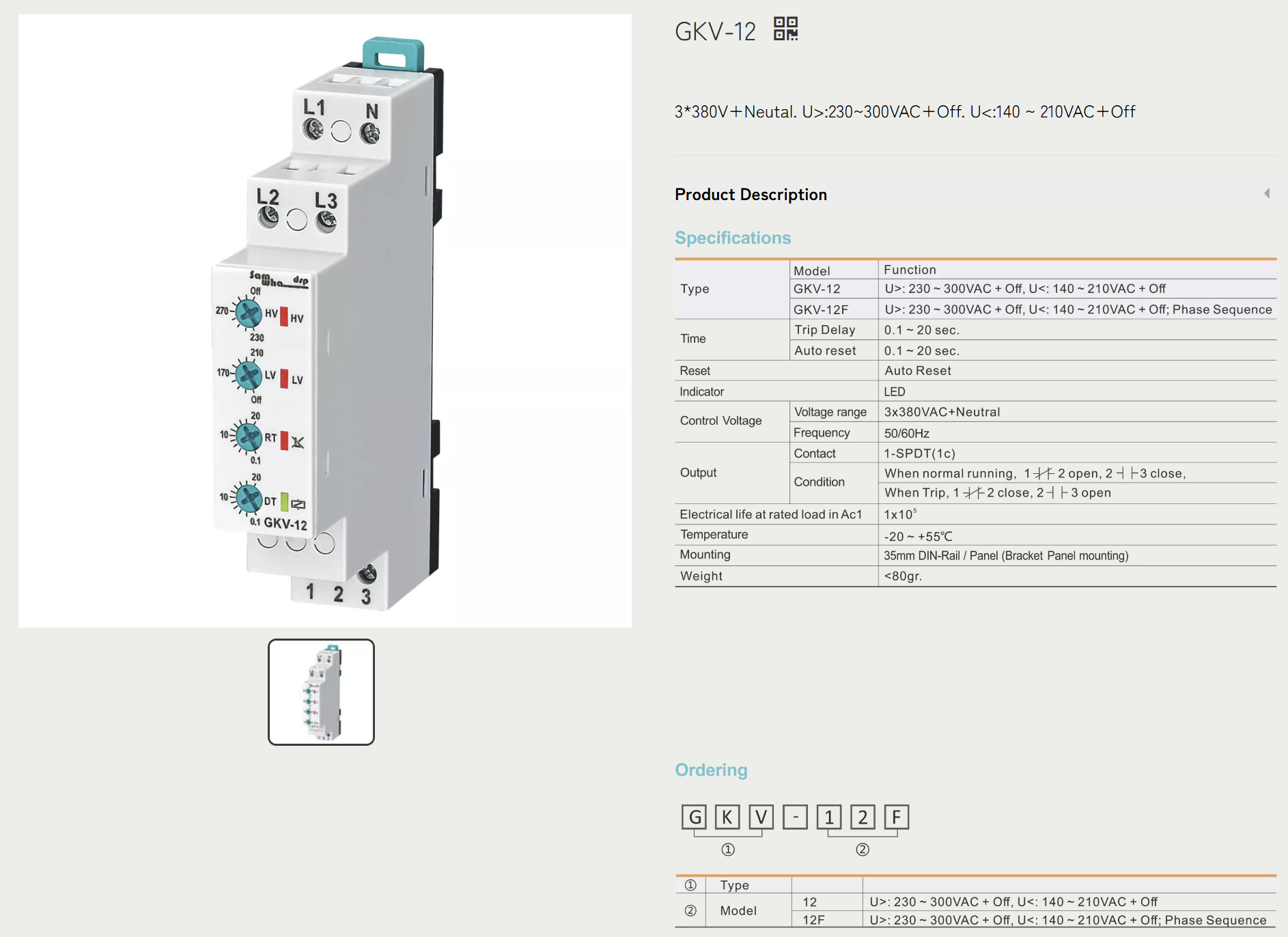

Технічні характеристики

:3x380 В змінного струму, 50/60 Гц

Номінальна робоча напруга:220 В змінного струму, 50/60 Гц

Висока напруга:230В-300В

Низька напруга:140В-210В

Час затримки:0,1 с. –20 сек.

Час повернення у вихідний стан:0,1 с. –20 сек.

Робоча потужність:<6 ВА

Робоча темп.:-20°C.....+55°C

Дисплеї:4 світлодіоди

Вага:0,210 кг.

Контакт:5A 250VAC Резистивне навантаження

Висота при експлуатації:<2000 м

Діаметр кабелю:1,5 мм2

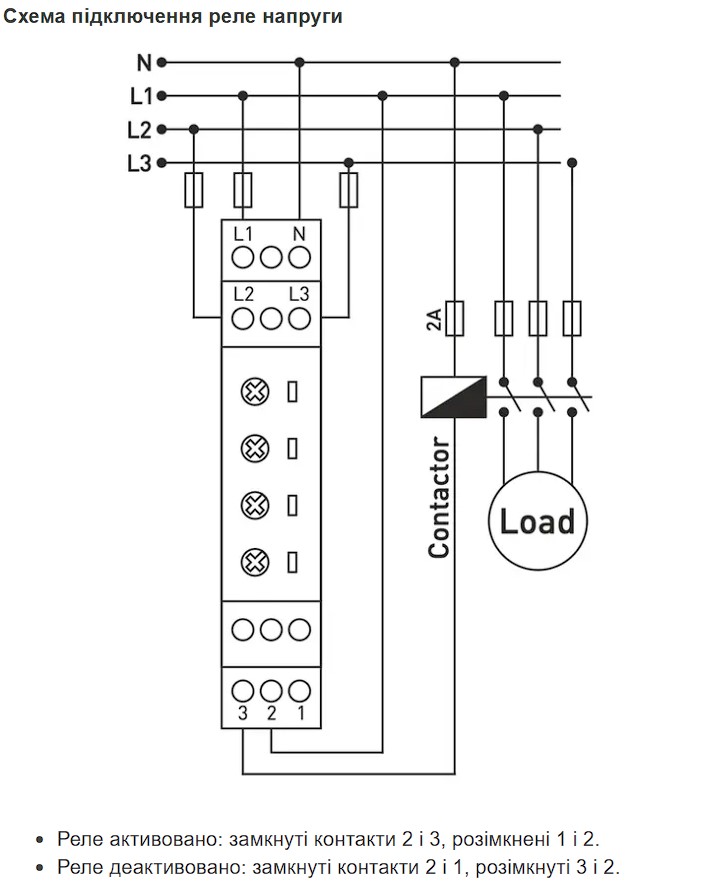

Схема підключення реле напруги
