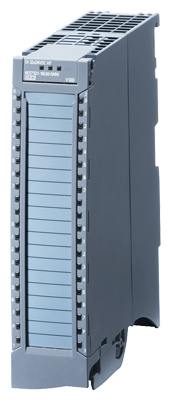

(6ES7522-1BL00-0AB0) Модуль виведення дискретних сигналів SM 1522, серія SIMATIC S7-1500, 32 DO=24В/0,5А, SIEMENS

(6ES7522-1BL00-0AB0) Модуль виведення дискретних сигналів SM 1522, серія SIMATIC S7-1500, 32 DO=24В/0,5А, SIEMENS

Модулі SM 522 призначені для перетворення внутрішніх логічних сигналів контролера в його вихідні дискретні сигнали.

 Коротка характеристика модулів:

 -Адаптація системи введення-виведення контролера до вимог завдань, що вирішуються.

-Наявність 8-, 16-і 32-канальних модулів класів BA, ST і HF.

-Наявність модифікацій для формування вихідних дискретних сигналів з різним родом струму, рівнем напруги і навантажувальною здатністю каналів.

-Використання в програмованих контролерах S7-1500 і станціях ET 200MP.

-Программная настройка параметров.

 -Підтримка функцій оновлення вбудованого програмного забезпечення.

 -Керування роботою контакторів реле, сигнальних ламп тощо.

Конструктивні особливості

 -Фіксація в робочому положенні на профільній шині S7-1500 одним гвинтом, вбудованим у корпус модуля.

-Підключення зовнішніх кіл через знімний 40-полюсний фронтальний з'єднувач з використанням провідників перерізом 0.25…1.5 мм2 (AWG24…AWG16).

 -Використання з'єднувальних елементів на фронтальних з'єднувачах для об'єднання різних груп входів.

 -Наявність проміжного монтажного положення фронтального з'єднувача, при якому він зафіксований на корпусі модуля, але не має електричних з'єднань з його електронікою.

  Інформація про модуль на його фронтальній панелі та захисній кришці:

-тип модуля;

 -заказной номер модуля;

-версія апаратури та вбудованого програмного забезпечення;

-етикетка з маркуванням зовнішніх кіл;

-схема підключення зовнішніх кіл модуля.

  Уніфікований набір діагностичних світлодіодів індикації:

-станів модуля зі свіченням червоним кольором за наявності помилок і зеленим кольором при нормальній роботі;

 -станів каналів модуля з відображенням погашеним світлодіодом пасивного стану каналу, зеленим кольором активного стану каналу, червоним кольором при помилці в роботі каналу;-наявності напруги живлення.

Комплект поставки:

 -Сигнальний модуль.

 -Етикетка для ручного маркування зовнішніх кіл.

 -U-подібний шинний з'єднувач.

-Защитная дверца.

-40-полюсний фронтальний з'єднувач з відтискними контактами в модулях шириною 25 мм.

Функции:

Набір підтримуваних функцій:

-Функции идентификации і обслуживания I&M0…I&M3.

-Оновлення вбудованого програмного забезпечення.

- Настройка параметров каналов:

-отсутствует в модулях класса BA;

-в модулях класса ST на уровне модуля;

-у модулях класу HF на рівні кожного каналу.

-Діагностичні функції на рівні модуля в модулях класу ST і на рівні кожного каналу в модулях класу HF. Мінімальний набір діагностичних функцій у модулях класу BA.

-Підтримка ізохронного режиму (залежить від типу модуля).

-Настроювана реакція модуля на зупинку центрального процесора.
