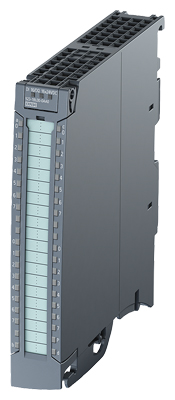

(6ES7523-1BL00-0AA0) Модуль введення-виведення SM 1523, серія SIMATIC S7-1500, 16 DI=24В/16 DO=24В/0,5А, без діагностики, 25мм, SIEMENS

(6ES7523-1BL00-0AA0) Модуль введення-виведення SM 1523, серія SIMATIC S7-1500, 16 DI=24В/16 DO=24В/0,5А, без діагностики, 25мм, SIEMENS

Модуль SM 523 для програмованих контролерів S7-1500 і станцій ET 200MP:

Модуль введення-виведення дискретних сигналів класу BA:

-16 каналів введення дискретних сигналів=24 В,

-16 каналів виведення дискретних сигналів=24 В/0.5 А.

 Підтримка функцій:

-оновлення вбудованого програмного забезпечення;

-идентификации і обслуживания I&M0…I&M3;

-общих каналов ввода (MSI) в сети PROFINET IO;

 -загальних каналів виведення (MSO) у мережі PROFINET IO.

 Программная настройка параметров на уровне модуля.

-Компактний пластиковий корпус шириною 25 мм.

 -Фіксація в робочому положенні на профільній шині S7-1500 одним гвинтом, вбудованим у корпус модуля.

 -Підключення зовнішніх кіл через знімний 40-полюсний фронтальний з'єднувач з використанням провідників перерізом 0.25…1.5 мм2 (AWG24…AWG16).

 -Використання з'єднувальних штекерів на фронтальних з'єднувачах для об'єднання різних груп входів.

 -Наявність проміжного монтажного положення фронтального з'єднувача, при якому він зафіксований на корпусі модуля, але не має електричних з'єднань з його електронікою.

 -Інформація про модуль на його фронтальній панелі та захисній кришці:

 -тип модуля;

 -заказной номер модуля;

 -версія апаратури та вбудованого програмного забезпечення;

 -етикетка з маркуванням зовнішніх кіл;

 -схема підключення зовнішніх кіл модуля.

 Уніфікований набір діагностичних світлодіодів індикації:

 -станів модуля зі свіченням червоним кольором за наявності помилок і зеленим кольором при нормальній роботі;

 -станів каналів модуля з відображенням погашеним світлодіодом пасивного стану каналу, зеленим кольором активного стану каналу, червоним кольором при помилці в роботі каналу;

 -наявності напруги живлення.

Комплект поставки:

 -Сигнальний модуль.

 -Етикетка для ручного маркування зовнішніх кіл.

 -U-подібний шинний з'єднувач.

-Защитная дверца.

-40-полюсний фронтальний з'єднувач з відтискними контактами.
