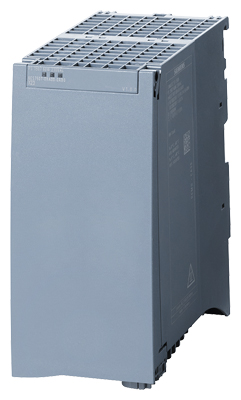

(6ES7507-0RA00-0AB0) Блок живлення PS 1507, серія SIMATIC S7-1500, 120/230V AC/DC 60 Вт, SIEMENS

(6ES7507-0RA00-0AB0) Блок живлення PS 1507, серія SIMATIC S7-1500, 120/230V AC/DC 60 Вт, SIEMENS

Блоки живлення навантаження (PM) для програмованих контролерів S7-1500 і станцій ET 200MP. Перетворення вхідної напруги 120/230 В змінного струму у вихідну напругу=24 В.

 Формування зовнішніх кіл живлення центральних процесорів, інтерфейсних, сигнальних і технологічних модулів, а також системних блоків живлення (PS) програмованих контролерів S7-1500 і станцій ET 200MP.

Відсутність інтерфейсу для підключення до внутрішньої шини S7-1500/ET 200 MP.

Два типорозміри з вихідною потужністю 70 або 190 Вт.

Без підтримки діагностичних функцій

Призначення

Блоки живлення навантаження (PM) призначені для формування вихідної напруги=24 В, яка може бути використана:

-для живлення центральних процесорів програмованого контролера S7-1500 або інтерфейсних модулів станції ET 200MP;

 -для живлення системних блоків живлення (PS) контролерів S7-1500 і станцій ET 200MP;

 -для живлення зовнішніх кіл сигнальних і технологічних модулів контролерів S7-1500 і станцій ET 200MP.

Конструкція

Блоки живлення навантаження випускаються в пластикових корпусах формату модулів S7-1500, монтуються на профільну шину S7-1500 і фіксуються в робочих положеннях вбудованими в їхні корпуси гвинтами. До внутрішньої шини контролера S7-1500/станцій ET 200MP вони не підключаються.

Кожен блок живлення оснащений:

-Світлодіодами індикації нормальної роботи модуля RUN, наявності помилок у його роботі ERROR і запиту на обслуговування MAINT.

-Вимикачем живлення.

-Знімним 3-полюсним з'єднувачем для підключення вхідного кола живлення.

-Знімним 4-полюсним термінальним блоком з контактами під гвинт для підключення кола живлення навантаження.
